МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

05 октября 2022 г.

2475

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 19 августа 2022 г. № 2063 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой приказываю:

  • 1. Внести изменения в пункт 1 приложения к приказу от 19 августа 2022 г. № 2063 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагаются к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.РЛазаренко

Г                               ""                >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

Сертификат: 029D109BOOOBAE27A&4C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович действителен: с 27.12.2021 до 27.12.2022

<__________—_________/




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2475

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Преобразователи давления измерительные

3051S

24116-13

«Rosemount Inc», США Адрес: 8200 Market Blvd, Chanhassen, MN 55317, USA 6021 Innovation Blvd., Shakopee, MN55379, USA

«Rosemount Inc», США

Адрес: 8200 Market Blvd, Chanhassen, MN 55317, USA 6021 Innovation Blvd., Shakopee, MN55379, USA

АО «ПГ «Метран», г. Москва

«Emerson Process Management GmbH&Co.OHG», Германия Адрес: Argelsrieder Feld 3, D82234 Wessling, Germany

«Emerson Process Management GmbH&Co.OHG», Германия Адрес: Argelsrieder Feld 3, D-82234 Wessling, Germany

«Emerson Process Management Asia Pacific Pte Ltd»,

Сингапур

Адрес: 1, Pandan Crescent, Singapore, 128461, Republic of Singapore

«Emerson Asia Pacific Pte Ltd»,

Сингапур

Адрес: 1, Pandan Crescent,

Singapore, 128461, Republic of Singapore

«Beijing Rosemount Far East Instrument Co., Ltd», КНР Адрес: 6, Hepingli North Street, Beijing, P.R. China

«Beijing Rosemount Far East

Instrument Co., Ltd», КНР

Адрес: 6, Hepingli North Street,

Beijing, P.R. China




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2475

Лист № 1 Регистрационный № 24116-13 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные 3051S

Назначение средства измерений

Преобразователи давления измерительные 3051S (далее по тексту «преобразователи») предназначены для измерений избыточного давления, абсолютного давления и разности давлений жидкостей, газов и пара путем преобразования измеряемого давления в унифицированный токовый аналоговый и (или) в цифровой выходные сигналы. Кроме тогопреобразователи могут использоваться для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, а также для измерений расхода жидкости, пара и газа.

Описание средства измерений

Принцип действия преобразователей 3051S основан на преобразовании давления, воздействующего на первичный преобразователь, в электрический сигнал. В качестве первичного преобразователя используется элемент «SuperModule», изготовленный по технологии «Saturn™», характеризующийся наличием дублирующего сенсора (двойное конденсаторное кольцо) или тензорезистор в штуцерных моделях.

Преобразователи имеют ряд программных модулей, позволяющих проводить по анализу шумов статистический анализ измеряемых параметров, диагностировать вероятный отказ технологического оборудования, закупорок импульсных линий, определять попадание газа в жидкость и формировать прочие диагностические и аварийные сообщения. Преобразователи могут поставляться с функциональной платой «система ERS™», которая позволяет объединить два датчика или избыточного, или абсолютного давления и вычислять разность давлений. Возможны исполнения преобразователей для систем противоаварийной защиты с сертификатом IEC 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора). Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять его в сборе с клапанными блоками различной конструкции и/или выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами и осредняющими напорными трубками. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя.

С целью повышения эксплуатационных свойств преобразователей, предусмотрена возможность подсоединения к ним гибкого кабеля и дистанционного цифрового индикатора с кнопками для настройки, также исполнение с функцией расширенной диагностики.

Преобразователи имеют модели, различающиеся метрологическими характеристиками, габаритными размерами и видами технологических соединений, а также видом измеряемого давления:

- 3051S - преобразователи абсолютного и избыточного давления, разности давлений, штуцерное или копланарное (фланец Coplanar) подсоединение к процессу;

  • - 3051SAL - преобразователи гидростатического давления (уровня), фланцевое подсоединение к процессу. Могут применяться для исполнения ERS;

  • - 3051SAM - преобразователи для исполнения ERS абсолютного, избыточного давления, штуцерное или фланцевое подсоединение к процессу.

Пример типового варианта исполнения преобразователя (код заказа):

3051S

1

C

D

ЗА

2

Е11

А

1

2

3

4

5

6

7

8

  • 1 - код модели: 3051S, 3051SAL, 3051SAM;

  • 2 - код класса точности:

- 1 - Ultra

- 2 - Classic

- 3 - Ultra for flow

  • 3 - код вида подключения преобразователей 3051S или вид конфигурации для исполнения ERS:

- С, Т - компланарное подключение, штуцерное подключение для преобразователей 3051S соответственно;

  • - P - первичный преобразователь для преобразователей 3051SAL, 3051SAM системы ERS,

  • - S - вторичный преобразователь для преобразователей 3051SAL, 3051SAM системы ERS

  • - С - измерение уровня жидкости (только для преобразователя 3051SAL)

  • 4 - код вида измерений

  • - G или Т; A или Е; D - избыточное, абсолютное давление, разности давлений для преобразователей соответственно,

  • 5 - код диапазона измерений (см. таблицу 3);

  • 6 - код материала разделительной мембраны;

  • 7 - код технологического соединения;

  • 8 - код выходного сигнала

  • - коды других технических параметров преобразователя (коды специальных опций). Полные коды указываются в паспортах на преобразователи.

Серийный номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового

кода.

Общий вид средства измерений представлен на рисунке 1.

Приказ Росстандарта №2475 от 05.10.2022, https://oei-analitika.ru
Приказ Росстандарта №2475 от 05.10.2022, https://oei-analitika.ru

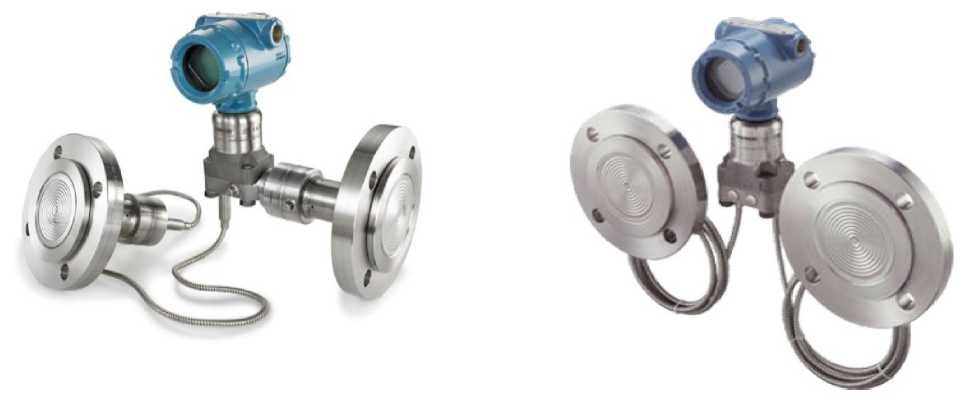

а) Преобразователь 3051S с выносной разделительной мембраной

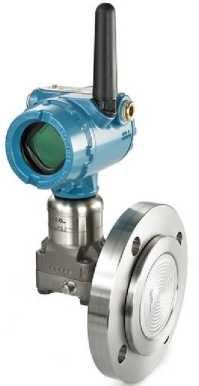

б) Преобразователь 3051S с выносной разделительной мембраной, с выходным сигналом Wireless HART

Приказ Росстандарта №2475 от 05.10.2022, https://oei-analitika.ru
Приказ Росстандарта №2475 от 05.10.2022, https://oei-analitika.ru

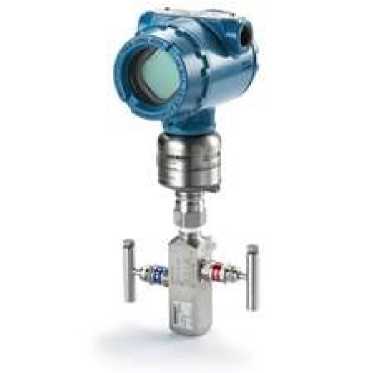

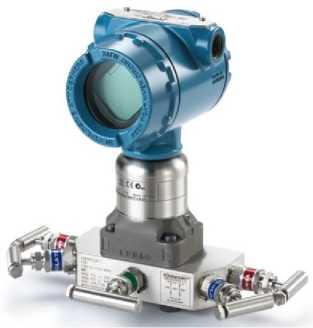

в) Преобразователь 3051S с установленным   г) Преобразователь 3051S с установленным

клапанным блоком, вид подключения Т       клапанным блоком, вид подключения С

Приказ Росстандарта №2475 от 05.10.2022, https://oei-analitika.ru

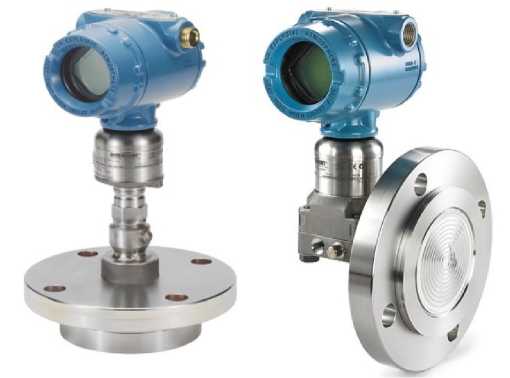

д) Преобразователь 3051SAL

Приказ Росстандарта №2475 от 05.10.2022, https://oei-analitika.ru

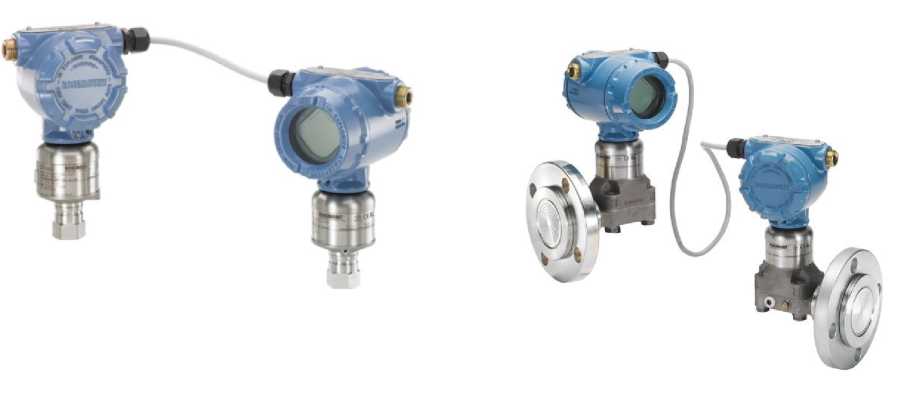

д) Система ERS, штуцерное подсоединение к д) Система ERS, фланцевое подсоединение к процессу                                  процессу

Рисунок 1 - Общий вид преобразователей давления измерительных 3051S

Пломбирование преобразователей не предусмотрено

Нанесение знака поверки на средство измерений не предусмотрено.

Лист № 4

Всего листов 14

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.

Уровень защиты программного обеспечения «средний» в соответствие с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

ПО

HART

ПО HART

Advanced Diagnostic s II

ПО

Wireless

HART

ПО ERS

ПО Foundation Fieldbus

Идентификационное наименование ПО

03151

3627

03151

3613

00753

3116

03151

3707

03151-3705

03151-3529

Номер версии (идентификационный номер) ПО, не ниже

8

20

4

57

2.1.2 1)

3.0.1 2)

Цифровой идентификатор ПО

-

-

-

-

-

-

  • 1) При считывании идентификационных данных ПО допускается отображение номера версии (идентификационный номер) ПО в виде 2-01-002.

  • 2) При считывании идентификационных данных ПО допускается отображение номера версии (идентификационный номер) ПО в виде 3-00-001.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблицах 2-8, основные технические характеристики приведены в таблице 9.

Таблица 2 - Основные метрологические характеристики преобразователей давления

Наименование характеристики

Значение

Ultra

Classic

Ultra for Flow

Диапазоны измерений, кПа

см. таблицу 3

см. таблицу 3

см. таблицу 3

Пределы допускаемой основной погрешности измерений, %

см. таблицу 4

см. таблицу 4

см. таблицу 4

Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий на каждые 10 °C, %

см. таблицу 5

см. таблицы

5, 7

см. таблицу 6

Максимальное рабочее давление (Рраб) для преобразователей разности давлений модели 3051SxCD, МПа1)

от -0,09785 до 42

Пределы допускаемой дополнительной приведенной от настроенного диапазона измерений погрешности, вызванной влиянием изменения статического давления, %

см. таблицу 8

Нормальные условия для датчиков давления:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +21 до +25 до 80

от 84 до 106,7

1) Значения указаны в руководстве по эксплуатации

аблица 3 - Диапазоны измерений

Код диапазона измерений

Максимальный диапазон измерений, кПа

Минимальный диапазон измерений 1), кПа

Ultra

Classic

Ultra for flow

- Разности давлений (модели 3051SxCD, 3051SALxCD 2) )

Код диапазона 0

от -0,745 до +0,745

0,025

0,025

-

Код диапазона 1

от-6,2 до +6,2

0,125

0,125

-

Код диапазона 2

от -62,0 до +62,0

0,32

0,42

-

от 0 до +62,0

-

-

0,32

Код диапазона 3

от -248,0 до +248,0

1,25

1,7

-

от 0 до +248,0

-

-

1,25

Код диапазона 4

от -2068,0 до +2068,0

10,4

13,8

-

Код диапазона 5

от -13789,0 до +13789,0

69,0

92,0

-

- Абсолютного давления (модели 3051SхCА 3), 3051SALxxA 4), 3051SAMxxA 4 модели 3051SxTA 5), 3051SALxxE 5), 3051SAMxxE 5))

)

5

Код диапазона 0

от 0 до 34,0

1,2

1,2

-

Код диапазона 1

от 0 до 206,0

2,1

2,1

-

Код диапазона 2

от 0 до1034,0

5,2

6,9

-

Код диапазона 3

от 0 до 5515,0

27,6

36,8

-

Код диапазона 4

от 0 до 27579,0

138,0

183,9

-

Код диапазона 5

от 0 до 68947,0

6895,0

13789,6

-

- Избыточного давления (модели 3051SxCG, 3051

SALxxG 2), 3051 SAMxxG 2))

Код диапазона 1

от -6,2 до +6,2

0,125

0,125

-

Код диапазона 2

от -62,0 до +62,0

0,32

0,42

-

Код диапазона 3

от -97,85 6) до +248,0

1,25

1,7

-

Код диапазона 4

от -97,85 6) до +2068,0

10,4

13,8

-

Код диапазона 5

от -97,85 6) до +13789,0

69,0

92,0

-

- Избыточного давления (модели 3051SxTG, 3051SALxxT,3051SAMxxT)

Код диапазона 1

от -100 до +206,0

2,1

2,1

-

Код диапазона 2

от -100 до +1034,0

5,2

6,9

-

Код диапазона 3

от -100 до +5515,0

27,6

36,8

-

Код диапазона 4

от -100 до +27579,0

138,0

183,9

-

Код диапазона 5

от -100 до +68947,0

6895,0

13789,6

-

  • 1) Минимальный диапазон измерений - алгебраическая разность между значениями верхнего и нижнего пределов измерений.

  • 2) Преобразователи имеют код диапазона 2, 3, 4 и 5.

  • 3) Преобразователи имеют код диапазона 0, 1, 2, 3 и 4.

  • 4) Преобразователи имеют код диапазона 1, 2, 3 и 4.

  • 5) Преобразователи имеют код диапазона 1, 2, 3, 4 и 5.

  • 6) При атмосферном давлении 101,3 кПа

Примечания:

  • 1. При изготовлении и эксплуатации допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений. Информация о настроенном диапазоне измерений и основной погрешности при изготовлении или эксплуатации, заносится в паспорт преобразователя.

  • 2. В соответствии с заказом допускается изготовление преобразователей с другими единицами измерений давления, допущенными к применению в РФ. Информация о единицах измерений давления преобразователя указана в эксплуатационной документации.

Таблица 4 - Пределы допускаемой основной погрешности

Модели

преобразователей

Пределы допускаемой основной приведенной погрешности, % настроенного диапазона измерений (Pe)

Пределы допускаемой основной относительной погрешности, % измеряемого значения (Р)

Ultra

Classic

Ultra for Flow

3051SxCD код диапазона 0:

  • - Pe>Pmax/2

  • - Pe<Pmax/2

±0,09

±(0,045 Pmax/Pe)

±0,10

±(0,05^ Pmax/Pe)

-

3051SxCD, 3051SxCG код диапазона 1:

  • - Pe>Pmax/15

  • - Pe<Pmax/15

±0,09

±(0,015+0,005'Pmax/Pe)

±0,10

±(0,025+0,005Tmax/Pe)

-

3051SxCD, 3051SxCG, 3051SAMxxG 1)1

код диапазона 2 - 4:

  • - Pe>Pmax/10

  • - Pe<Pmax/10

±0,025

±(0,005+0,0035^ Pmax/Pe)

±0,035

±(0,015+0,005 Pmax/Pe

-

3051SxCD код диапазона 2, 3:

  • - P>Pmax/8

  • - Pmax/200< P<Pmax/822

±0,04

±(0,04+0,0023'Pmax/Р)

3051SxCD, 3051SxCG, 3051SAMxxG код диапазона 51):

  • - Pe>Pmax/10

  • - Pe<Pmax/10

±0,05

±(0,005+0,0045Pmax/Pe)

±0,065

±(0,015+0,005 Pmax/Pe)

-

3051SxCA код диапазона 0:

  • - Pe>Pmax/5

  • - Pe<Pmax/5

±0,075

±(0,025+0,01 Pmax/Pe)

-

3051SxCA, 3051SxTA,

3051SxTG,

3051SAMxxA,

3051SAMxxE, 3051SAMxxT1}

код диапазона 1 - 4:

  • - Pe>Pmax/10

  • - Pe<Pmax/10

±0,025

±0,004^ Pmax/Pe

±0,035

±0,0065 Pmax/Pe

-

3051SxTA,

3051SxTG3, 051SAMxxE, 3051SAMxxT1} код диапазона 5:

  • - Pe>Pmax/10

  • - Pe<Pmax/10

±0,04

±0,004^ Pmax/Pe

±0,065

±0,0065'Pmax/Pe

-

Модели

преобразователей

Пределы допускаемой основной приведенной погрешности, % настроенного диапазона измерений (Pe)

Пределы допускаемой основной относительной погрешности, % измеряемого значения (Р)

Ultra

Classic

Ultra for Flow

3051SALxxG,

3051SALxCD код диапазона 2 - 5:

  • - Pe>Pmax/10

  • - Pe<Pmax/10

±0,055

±(0,015+0,005Pmax/PeJ

±0,065

±(0,015+0,005Pmax/PeJ

-

3051SALxxE,

3051SALxxT код диапазона 1 - 5:

  • - Pe>Pmax/10

  • - Pe<Pmax/10

±0,055

±(0,015+0,005Pmax/PeJ

±0,065

±(0,015+0,005Pmax/PeJ

-

3051SALxxA код диапазона 1 - 4:

  • - Pe>Pmax/10

  • - Pe<Pmax/10

±0,055

±(0,015+0,005Pmax/Pe

±0,065

±(0,015+0,005Pmax/PeJ

-

Системы ERS

±Vn2 + K22,3)

-

  • 1) Для преобразователей 3051S и 3051SAM с выносными разделительными мембранами пределы допускаемой основной приведенной погрешности, % настроенного диапазона измерений (PB):

±0,055 % - для исполнения Ultra при Pe>Pmcal10;

±0,065 % - для исполнения Classic при Pe>Pmax/10;

±(0,015+0,005Pmax/Pe) % - для исполнения Ultra и Classic при Pe<Pmax/10.

  • 2) В диапазоне измерений ниже Pmax/200 допускаемая основная погрешность постоянна и равна допускаемой основной погрешности, вычисленной для Pmax/200.

  • 3) yi - допускаемая основная погрешность первого преобразователя, выраженная в % от диапазона измерений разности давлений;

Y2 - допускаемая основная погрешность второго преобразователя, выраженная в % от диапазона измерений разности давлений.

Примечания:

  • 1. Pmax - максимальный верхний предел измерений, кПа.

  • 2. Указаны пределы допускаемой основной погрешности:

  • - для цифрового и аналогового выходных сигналов преобразователей Ultra и Classic;

  • - для цифрового и аналогового выходных сигналов преобразователей Ultra for Flow.

Пределы допускаемой основной погрешности преобразователей Ultra for Flow с аналоговым выходным сигналом для Pmaxl'l<Pe<Pmax должны быть увеличены на ±0,005 % диапазона измерений (PB)

Таблица 5 - Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды, для исполнений Ultra, Classic

Модели

преобразователей

Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений, в диапазоне рабочих температур от -40 до +85°С на каждые 10 °С, % настроенного диапазона измерений (Pe) Х)

Ultra

Classic

3051SxCD код диапазона 0

±(0,0893 Pmax/P e + 0,0179)

Модели

преобразователей

Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений, в диапазоне рабочих температур от -40 до +85°С на каждые 10 °С, % настроенного диапазона измерений в) 1)1

Ultra

Classic

3051SxCD,3051SxCG

код диапазона 1

±(0,0357 Pmaxв + 0,0893)

3051SxCD код диапазона 2-4:

  • - Pe>Pmax/10

  • - Pe<Pmax/10

  • - Pe>Pmax/5

  • - Pe<Pmax/5

±(0,0032 Pmaxв + 0,0089)

±(0,0064 Pmaxв + 0,0286)

±(0,0045 Pmaxв + 0,0223)

±(0,0089 Pmaxв + 0,0446)

3051SxCD код диапазона 5:

  • - Pe>Pmax/5

  • - Pe<Pmax/5

±(0,0045 Pmaxв + 0,0223)

±(0,0089 Pmaxв + 0,0446)

3051SxCG, 3051SAMxxG код диапазона 2-5:

  • - Pe>Pmax/10

  • - Pe<Pmax/10

  • - Pe>Pmax/5

  • - Pe<Pmax/5

±(0,0032 Pmaxв + 0,0089)

±(0,0064 Pmaxв + 0,0286)

±(0,0045 Pmaxв + 0,0223)

±(0,0089 Pmaxв + 0,0446)

3051SxTA, 3051SxTG,

3051SAMxxE, 3051SAMxxT код диапазона 1:

  • - Pe>Pmax/5

  • - Pe<Pmax/5

±(0,0045 Pmaxв + 0,0223)

±(0,0089 Pmaxв + 0,0446)

3051SxTA, 3051SxTG,

3051SAMxxE, 3051SAMxxT код диапазона 2-4:

  • - Pe>Pmax/10

  • - Pe<Pmax/10

  • - Pe>Pmax/5

  • - Pe<Pmax/5

±(0,0032 Pmaxв + 0,0089)

±(0,0064 Pmaxв + 0,0286)

±(0,0045 Pmaxв + 0,0223)

±(0,0089 Pmaxв + 0,0446)

3051SxTA, 3051SxTG, 3051SAMxxE, 3051SAMxxT код диапазона 5

±(0,0179 Pmaxв + 0,0268)

±(0,0179 Pmaxв + 0,0268)

3051SxCA код диапазона 0

±(0,0357 Pmaxв + 0,0893)

3051SxCA, 3051SAMxxA код диапазона 1:

  • - Pe>Pmax/5

  • - Pe<Pmax/5

±(0,0045 Pmaxв + 0,0223)

±(0,0089 Pmaxв + 0,0446)

Модели

преобразователей

Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений, в диапазоне рабочих температур от -40 до +85°С на каждые 10 °С, % настроенного диапазона измерений (Рв) 1)

Ultra

Classic

3051 SxCA,3051 SAMxxA код диапазона 2-4:

  • - Pe>Pmax/5

  • - Pe<Pmax/5

±(0,0045 Pmaxв + 0,0223)

±(0,0089 Pmaxв + 0,0446)

Системы ERS

■\hl ■ h2-2

  • 1) Дополнительная температурная погрешность преобразователей с использованием платы расширенной диагностики (код DA2) равна алгебраической сумме дополнительной погрешности преобразователя и дополнительной погрешности платы расширенной диагностики, составляющей не более ±0,0061% диапазона измерений выходного сигнала на каждые 10 °С.

  • 2) Yti - допускаемая дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды от нормальных условий измерений, первого преобразователя, выраженная в % от диапазона измерений разности давлений;

Yt2 - допускаемая дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды от нормальных условий измерений, второго преобразователя, выраженная в % от диапазона измерений разности давлений.

Примечания:

Pmax - максимальный верхний предел измерений, кПа.

Таблица 6 - Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, для исполнения Ultra for flow

Модели

преобразователей

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений, в диапазоне рабочих температур от -40 до +85°С, % измеряемого значения (Р)

305^CD

код диапазона 2, 3:

  • - P>Pmax/8

  • - Pmax/100 <P<Pmax/8 1)

±0,13

±(0,13 + 0,0187 Pmax/P)

305^CD

код диапазона 2, 3 с кодом DA2:

  • - P>PmcxJ8

  • - Pmax/100 <P<Pmax/8 1)

±0,2

±(0,2 + 0,0187 Pmax/P)

1) В диапазоне измерений ниже Pmax/100 допускаемая дополнительная погрешность постоянна и равна допускаемой дополнительной погрешности, вычисленной для Pmax/100.

Примечания:

Pmax - максимальный верхний предел измерений, кПа.

Таблица 7 - Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды, для исполнения Classic с кодом выходного сигнала А в диапазоне рабочих температур от -40 до -60 °С.

Модели

преобразователей

Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды от нормальных условий в диапазоне рабочих температур от -40 до -60°С на каждые 10°С, % настроенного диапазона измерений (Рв)

3051SxCD, 3051SxCG код диапазона 1

±(0,1071 Pmax/P в + 0,2678)

3051SxCD, 3051SxCG код диапазона 2-5:

  • - PB> Pmax/5

  • - Рвтах/5

±(0,0134 Pmax/P в + 0,0669)

±(0,0268 Pmax/P в + 0,1339)

3051SxTA, 3051SxTG код диапазона 1-4:

  • - PB> Pmax/5

  • - Pe<Pmax/5

±(0,0134 Pmax/P в + 0,0669)

±(0,0268 Pmax/P в + 0,1339)

3051SxTA, 3051SxTG код диапазона 5

±(0,0536 Pmax/P в + 0,0804)

Таблица 8  - Пределы допускаемой дополнительной приведённой погрешности

преобразователей разности давлений 3051SхCD, вызванной изменением статического давления Рраб

Код диапазона

Пределы допускаемой дополнительной приведённой погрешности на каждые 6,9 МПа, % Pmax

Пределы допускаемой дополнительной относительной погрешности на каждые 6,9 МПа, %

Изменение «нуля»

Изменение «диапазона»

Рраб^13,8

Р раб> 13,8

Код диапазона 0

±0,1251)

-

±0,15 1)

Код диапазона 1

±0,25

-

±0,4

Код диапазона 2-3 (для Ultra, Ultra for

Flow)

±0,025 %

±(0,05+0,0145<Рраб-13,8))

±0,1

Код диапазона 2-3 (для Classic)

±0,05

±(0,1+0,0145-(Ррвб-13,8))

±0,1

Код диапазона 4-5

±0,10

±(0,2+0,029^(Рраб-13,8))

±0,2

Примечания:

1) на каждые 0,69 МПа

Рmax - максимальный верхний предел измерений, кПа; Pраб - рабочее статическое давление, МПа.

аблица 9 - Основные технические характеристики преобразователей

Наименование характеристики

Значение

Выходные сигналы:

  • - аналоговый сигнал постоянного электрического тока, мА

  • - цифровые сигналы

от 4 до 20

HART; Wireless HART; Foundation Fieldbus

Наименование характеристики

Значение

Диапазон напряжений питания постоянного тока, В, для преобразователей с выходными сигналами:

  • - аналоговый, HART

  • - FOUNDATION Fieldbus

  • - системы ERS

  • - Wireless HART

от 10,5 до 42,4

от 9 до 32 от 16 до 42,4 7,2

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от -40 до +85 от -60 до +85 1)

до 100

от 66 до 106,7

Габаритные размеры преобразователей без дополнительных опций, мм, не более

- длинахширинахвысота

150х170х250

Масса преобразователя, кг

от 0,62 до 17 2)

Степень защиты от воды и пыли

IP66, IP67, IP68

Средний срок службы, лет, не менее

50

Средняя наработка на отказ, ч, не менее

200000

Маркировка взрывозащиты

РО Ex ia I Ma X,

Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X, 2Ex nA IIC T4 Gc Х, 2Ex nA IIC T5 Gc Х,

Ex tb IIIC T105°C T500 95°С Db X, Ex ta IIIC T105°C T500 95°С Da X

  • 1) Для исполнения Classic.

  • 2) В зависимости от исполнения преобразователя.

Знак утверждения типа

наносится на табличку, прикреплённую к корпусу преобразователя способом лазерной гравировки, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

аблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь давления измерительный

3051S

1 шт.

2 шт. (для системы ERS)

Руководство по эксплуатации

00809-0107-4801

00809-0207-4801

00809-0107-4804

00809-0207-4802

1 экз. 1)

Краткое руководство по установке

00825-0107-4801

00825-0107-4805

00825-0307-4801

00825-0107-4804

00825-0207-4802

1 экз. 1)

Паспорт

-

1 экз.

Наименование

Обозначение

Количество

Методика поверки

-

1 экз. 1)

  • 1) Допускается:

  • - прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один адрес;

  • - поставка на электронном носителе.

  • 2) В зависимости от исполнения преобразователя

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Общие сведения об измерительном преобразователе» руководства по эксплуатации на средство измерений».

Нормативные и технические документы,   устанавливающие требования к преобразователям давления измерительным 3051S

Приказ Федерального агентства по техническому регулированию от 6 декабря 2019 г. № 2900 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;

Приказ Федерального агентства по техническому регулированию от 29 июня 2018 г. № 1339 «Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию от 31 августа 2021 г. № 1904 «Государственная поверочная схема для средств измерений разности давлений до 1405 Па»;

Техническая документация фирмы «Rosemount Inc.», США.

Изготовитель

«Rosemount Inc», США

Адрес: 8200 Market Blvd, Chanhassen, MN 55317, USA 6021 Innovation Blvd, Shakopee, MN 55379, USA Телефон: +1(800) 999-93-07, +1(952) 906-88-88, факс: +1(800952)-949-70-01 E-mail: RMT-NA.RCCRFQ@Emerson.com, RFQ.RMD-RCC@Emerson.com

Web-сайт: www.emerson.com

«Emerson Process Management GmbH&Co.OHG», Германия

Адрес: Argelsrieder Feld 3, D-82234 Wessling, Germany

Телефон: +49 (8153) 93-90

E-mail: RFQ.RMD-RCC@Emerson.com

Web-сайт: www.emerson.de

«Emerson Asia Pacific Pte Ltd», Сингапур

Адрес: 1, Pandan Crescent, Singapore, 128461, Republic of Singapore

Телефон. +65 (6777) 82-11, факс: +65 (6770) 80-21

E-mail: Enquirles@AP.Emerson.com Web-сайт: www.emerson.com

«Beijing Rosemount Far East Instrument Co., Ltd», КНР

Адрес: 6, Hepingli North Street, Beijing, P.R. China Телефон. +86 10 (6428) 22-33, факс: +86 10 (6422) 85-86 E-mail: Enquirles@AP.Emerson.com

Web-сайт: www.emerson.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77, Факс: +7 (495) 437-56-66; E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
