Номер по Госреестру СИ: 91236-24
91236-24 Резервуар стальной вертикальный цилиндрический
(РВС-20000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-20000 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Порядок работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»)
ИНН 5502020634
Юридический адрес: 644033, Омская обл., г. Омск, ул. Красный Путь, д. 111, к. 1 Телефон: +7 (3812) 65-35-02
E-mail: info@oms.transneft.ru
Изготовитель
Акционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»)ИНН 5502020634
Адрес: 644033, Омская обл., г. Омск, ул. Красный Путь, д.111, к.1
Телефон: +7 (3812) 65-35-02
E-mail: info@oms.transneft.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Правообладатель
Акционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»)ИНН 5502020634
Юридический адрес: 644033, Омская обл., г. Омск, ул. Красный Путь, д. 111, к. 1 Телефон: +7 (3812) 65-35-02
E-mail: info@oms.transneft.ru
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен методом аэрографии на вертикальную стенку резервуара.
Резервуар РВС-20000 с заводским номером 6 расположен на территории НПС «Парабель», АО «Транснефть - Западная Сибирь» по адресу: Томская обл., Парабельский р-н, с. Парабель.
Общий вид резервуара РВС-20000 приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

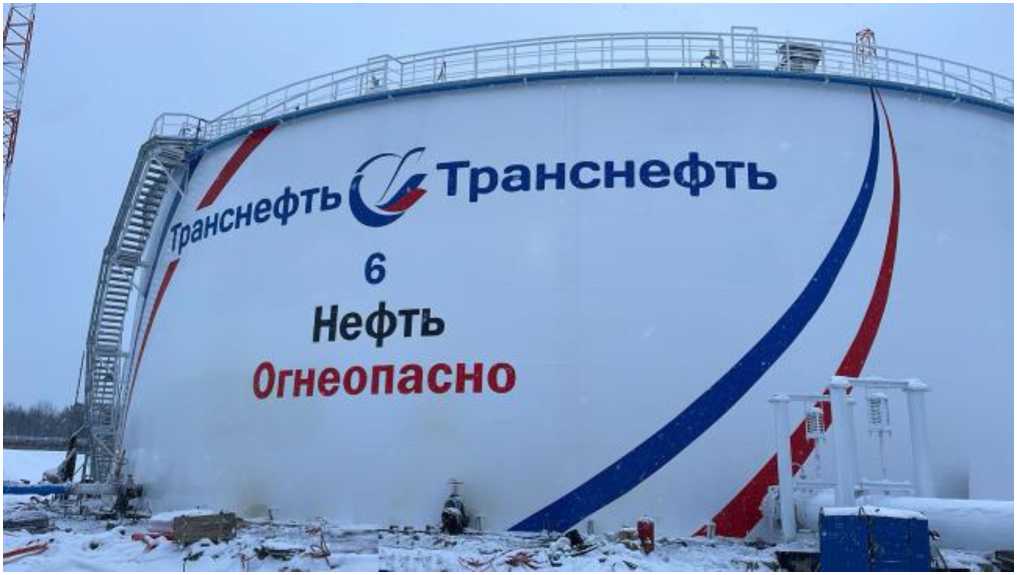

Рисунок 1 - Общий вид резервуара РВС-20000 зав.№ 6
Пломбирование резервуара РВС-20000 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
20000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
50 |
