85207-22 Система измерений количества и показателей качества нефти № 449
( )
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 449 (далее - СИКН) предназначена для автоматизированных измерений массы и объемного расхода нефти.
Внешний вид.
Система измерений количества и показателей качества нефти № 449
Рисунок № 1
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО СИКН
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Anal ogC onverter. app |
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
Цифровой идентификатор ПО (CRC32) |
d1d130e5 |
Идентификационное наименование ПО |
SIKNCalc.app |
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
Цифровой идентификатор ПО (CRC32) |
6ae1b72f |
Идентификационное наименование ПО |
Sarasota.app |
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
Цифровой идентификатор ПО (CRC32) |
1994df0b |
Идентификационное наименование ПО |
PP_78xx.app |
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
Цифровой идентификатор ПО (CRC32) |
6aa13875 |
Идентификационное наименование ПО |
MI1974.app |
Номер версии (идентификационный номер) ПО |
1.6.1.11 |
Цифровой идентификатор ПО (CRC32) |
4bc442dc |
Идентификационное наименование ПО |
MI3233.app |
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
Цифровой идентификатор ПО (CRC32) |
58049d20 |
Идентификационное наименование ПО |
MI3265.app |
Номер версии (идентификационный номер) ПО |
1.6.1.3 |
Цифровой идентификатор ПО (CRC32) |
29c26fcf |
Идентификационное наименование ПО |
MI3266.app |
Номер версии (идентификационный номер) ПО |
1.6.1.6 |
Цифровой идентификатор ПО (CRC32) |
4c134dd0 |
Продолжение таблицы 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MI3267.app |
Номер версии (идентификационный номер) ПО |
1.6.1.5 |
Цифровой идентификатор ПО (CRC32) |
5e6ec20d |
Идентификационное наименование ПО |
MI3287.app |
Номер версии (идентификационный номер) ПО |
1.6.1.4 |
Цифровой идентификатор ПО (CRC32) |
86fff286 |
Идентификационное наименование ПО |
MI3312.app |
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
Цифровой идентификатор ПО (CRC32) |
f3578252 |
Идентификационное наименование ПО |
MI3380.app |
Номер версии (идентификационный номер) ПО |
1.6.1.12 |
Цифровой идентификатор ПО (CRC32) |
e2edee82 |
Идентификационное наименование ПО |
KMH_PP.app |
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
Цифровой идентификатор ПО (CRC32) |
5b181d66 |
Идентификационное наименование ПО |
KMH PP AREOM. app |
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
Цифровой идентификатор ПО (CRC32) |
62b3744e |
Идентификационное наименование ПО |
MI2816.app |
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
Цифровой идентификатор ПО (CRC32) |
c5136609 |
Идентификационное наименование ПО |
MI3151.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО (CRC32) |
c25888d2 |
Идентификационное наименование ПО |
MI3272.app |
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
Цифровой идентификатор ПО (CRC32) |
4ecfdc10 |
Идентификационное наименование ПО |
KMH MPR MPR.app |
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
Цифровой идентификатор ПО (CRC32) |
82dd84f8 |
Идентификационное наименование ПО |
MI3288.app |
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
Цифровой идентификатор ПО (CRC32) |
c14a276b |
Продолжение таблицы 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MI3155.app |
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
Цифровой идентификатор ПО (CRC32) |
8da9f5c4 |
Идентификационное наименование ПО |
MI3189.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО (CRC32) |
41986ac5 |
Идентификационное наименование ПО |
KMH PV.app |
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
Цифровой идентификатор ПО (CRC32) |
adde66ed |
Идентификационное наименование ПО |
KMH_PW.app |
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
Цифровой идентификатор ПО (CRC32) |
2a3adf03 |
Идентификационное наименование ПО |
MI2974.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО (CRC32) |
c73ae7b9 |
Идентификационное наименование ПО |
MI3234.app |
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
Цифровой идентификатор ПО (CRC32) |
df6e758c |
Идентификационное наименование ПО |
GOSTR8908.app |
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
Цифровой идентификатор ПО (CRC32) |
37cc413a |
Примечание - Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации и формуляра СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 449 Омской ЛПДС Омского РНУ АО «Транснефть - Западная Сибирь», регистрационный номер Федеральному реестру методик измерений ФР.1.29.2021.41014.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Западная Сибирь»
(АО «Транснефть - Западная Сибирь»)
ИНН 5502020634 Адрес: 644033, Омская область, г. Омск, ул. Красный Путь, 111-1 Телефон: (3812) 65-35-02, факс: (3812) 65-98-46
Web-сайт: https://westemsiberia.transneft.ru/
E-mail: info@oms.transneft.ru
Изготовитель
Акционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»)ИНН 5502020634
Адрес: 644033, Омская область, г. Омск, ул. Красный Путь, 111-1
Телефон: (3812) 65-35-02, факс: (3812) 65-98-46
Web-сайт: https://westemsiberia.transneft.ru/
E-mail: info@oms.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)г. Казань,
Адрес: 420107, Российская Федерация, Республика Татарстан, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Правообладатель
Акционерное общество «Транснефть - Западная Сибирь»(АО «Транснефть - Западная Сибирь»)
ИНН 5502020634 Адрес: 644033, Омская область, г. Омск, ул. Красный Путь, 111-1 Телефон: (3812) 65-35-02, факс: (3812) 65-98-46
Web-сайт: https://westemsiberia.transneft.ru/
E-mail: info@oms.transneft.ru
Принцип действия СИКН основан на косвенном методе динамических измерений массы нефти по результатам измерений:
-
- объема нефти, давления и температуры;
-
- плотности нефти в лаборатории или в рабочих условиях с помощью преобразователей плотности.
Массу нетто нефти определяют, как разность массы брутто нефти и массы балласта. Массу балласта определяют, как сумму масс воды, хлористых солей и механических примесей в нефти.
СИКН состоит из:
-
- блока измерительных линий (далее - БИЛ), состоящего из двух рабочих измерительных линий (далее - ИЛ), одной резервной ИЛ и одной контрольной ИЛ;
-
- блока измерений показателей качества (далее - БИК);
-
- система обработки информации (далее - СОИ). Средства измерений (далее - СИ), входящие в состав СИКН:
-
- преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 16...500 мм (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15427-06), модель 250-2000 (далее - ПР);
-
- датчики температуры 644, 3144Р (регистрационный номер 39539-08), модель 644;
-
- преобразователи измерительные 644, 3144Р (регистрационный номер 14683-09), модель 3144Р, в комплекте с термопреобразователями сопротивления платиновыми серии 65 (регистрационный номер 22257-11);
-
- преобразователи давления измерительные 3051 (регистрационный номер 14061-04);
-
- преобразователи плотности жидкости измерительные (мод. 7835, 7845, 7846, 7847) (регистрационный номер 15644-06), модель 7835;
-
- преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847 (регистрационный номер 52638-13), модель 7835;
-
- преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829) (регистрационный номер 15642-06), модель 7827;
-
- комплексы измерительно-вычислительные ТН-01 (регистрационный номер 67527-17), модификация 01 (далее - ИВК);
-
- установка поверочная на базе преобразователя объема жидкости эталонного лопастного Smith Meter модели M16-S6 (регистрационный номер 47257-11).
Автоматизированное рабочее место оператора (далее - АРМ оператора) входит в состав СОИ.
В составе СИКН дополнительно сформированы измерительные каналы (далее - ИК) объемного расхода.
СИКН выполняет следующие основные функции:
-
- измерение в автоматическом режиме массы брутто нефти и объемного расхода нефти;
-
- автоматизированное вычисление массы нетто нефти, с использованием результатов измерений в лаборатории массовой доли механических примесей, результаты измерений в лаборатории массовой концентрации хлористых солей, а также значение массовой доли воды, вычисленное по результатам измерений в лаборатории объемной доли воды;
-
- измерение в автоматическом режиме температуры и давления нефти;
-
- измерение плотности нефти;
-
- контроль метрологических характеристик и поверка ПР на месте эксплуатации;
-
- ручной ввод в СОИ результатов лабораторных анализов проб нефти;
-
- регистрацию и хранение результатов измерений, формирование отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
-
- формирование и хранение журнала событий;
-
- защиту системной информации от несанкционированного доступа.
Конструкцией СИКН место нанесения заводского номера не предусмотрено. Идентификация СИКН возможна по заводскому номеру, указанному в эксплуатационной документации, обеспечивающей его сохранность в течение всего срока эксплуатации.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ПР, входящих в состав ИК объемного расхода нефти, установленных в БИЛ, предусмотрены места установки пломб (фланцы), несущих на себе знак поверки (оттиск клейма поверителя), который наносится методом давления на свинцовые (пластмассовые) пломбы.
Пломбирование СИКН предусмотрено при определении метрологических характеристик ИК объемного расхода.
Схема пломбировки от несанкционированного доступа с местами установки пломб представлена на рисунке 1.

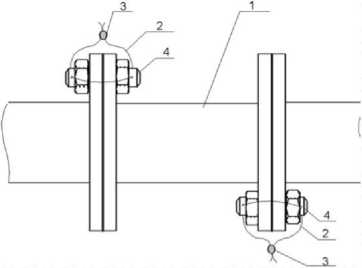

Рисунок 1 - Схема установки пломб на ПР, входящих в состав ИК объемного расхода нефти 1 - ПР, 2 - контровочные проволоки, 3 - пломбы, 4 - шпильки
Знак поверки наносится на свидетельство о поверке СИКН.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода нефти*, м3/ч |
от 380 до 2520 |
Пределы допускаемой относительной погрешности измерений объемного расхода нефти с применением измерительного канала объемного расхода, % |
±0,15 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
* Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. |
Таблица 3 - Состав и основные метрологические характеристики ИК объемного расхода
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений по каждому ИК*, м3/ч |
Пределы допускаемой относительной погрешности ИК, % | |
Первичный измерительный преобразователь |
Вторичная часть | |||
3 (ИЛ 1, ИЛ 2, ИЛ 3) |
Преобразователь расхода жидкости турбинный HELIFLU TZ-N с Ду 16...500 мм, модель 250-2000 |
Комплекс измерительновычислительный ТН-01, модификация 01 |
от 380 до 1688 |
±0,15 |
* Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при определении метрологических характеристик соответствующего ИК объемного расхода и не может выходить за пределы приведенного диапазона измерений.
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 ТР ЕАЭС 045/2017 |
Температура измеряемой среды, °С |
от -2 до 25 |
Давление измеряемой среды, МПа |
от 0,15 до 1,6 |
Физико-химические свойства измеряемой среды: | |
- плотность в рабочем диапазоне температур, кг/м3 |
от 750 до 950 |
- кинематическая вязкость в рабочем диапазоне | |
температур, мм2/с |
от 0,5 до 65 |
- массовая доля воды, %, не более |
1 |
- массовая концентрация хлористых солей, мг/дм3, | |
не более |
900 |
- массовая доля механических примесей, %, не более |
0,05 |
- содержание свободного газа |
не допускается |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220+33/380+38 |
- частота переменного тока, Г ц |
50±1 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Условия эксплуатации СИКН: а) температура окружающей среды, °С:
б) относительная влажность, % в) атмосферное давление, кПа |
от -50 до +50 от +10 до +35 от 30 до 80 от 84,0 до 106,7 |
Режим работы |
непрерывный |
Средний срок службы, лет, не менее |
10 |
