Принцип действия РСИКН основан на косвенном методе динамических измерений массы нефти по результатам измерений:

• - объема нефти, давления и температуры;

• - плотности нефти в лаборатории или в рабочих условиях с помощью преобразователей плотности.

Массу нетто нефти определяют, как разность массы брутто нефти и массы балласта. Массу балласта определяют, как сумму масс воды, хлористых солей и механических примесей в нефти.

РСИКН состоит из:

• - блока измерительных линий, состоящего из одной рабочей измерительной линии (далее - ИЛ);

• - блок измерений качества;

• - система обработки информации (далее - СОИ). Средства измерений (далее - СИ), входящие в состав РСИКН:

• - расходомер UFM 3030, модификация компактного исполнения UFM 3030K, заводской № 3441 (далее - ПР);

• - преобразователи измерительные 644, 3144Р (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 14683-09), модель 3144Р, в комплекте с термопреобразователями сопротивления платиновыми серии 65 (регистрационный номер 22257-11);

• - преобразователи давления измерительные 3051 (регистрационный номер 14061-04);

• - комплексы измерительно-вычислительные ТН-01 (регистрационный номер 67527-17), модификация 02 (далее - ИВК);

• - установки поверочные трубопоршневые двунаправленные (регистрационный номер 20054-06), типоразмер 30.

Автоматизированное рабочее место оператора (далее - АРМ оператора) входит в состав

СОИ.

РСИКН установлена последовательно с системой измерений количества и показателей качества нефти № 449 (далее - СИКН № 449), в связи с чем предусмотрена возможность выполнения измерений с применением результатов измерений плотности нефти в рабочих условиях в блоке измерений показателей качества нефти СИКН № 449 следующими СИ и техническими средствами:

• - преобразователи плотности жидкости измерительные (мод. 7835, 7845, 7846, 7847) (регистрационный номер 15644-06), модель 7835;

• - преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847 (регистрационный номер 52638-13), модель 7835;

• - преобразователи плотности и вязкости жидкости измерительные моделей 7825, 7826, 7827, 7828, 7829 (регистрационный номер 15642-06), модель 7827;

• - датчики температуры 644, 3144Р (регистрационный номер 39539-08), модель 644;

• - преобразователи давления измерительные 3051 (регистрационный номер 14061-04).

В составе РСИКН дополнительно сформирован измерительный канал (далее - ИК) объемного расхода.

РСИКН выполняет следующие основные функции:

• - измерение в автоматическом режиме массы брутто нефти и объемного расхода нефти;

• - автоматизированное вычисление массы нетто нефти с использованием результатов измерений в лаборатории массовой доли механических примесей, результатов измерений в лаборатории массовой концентрации хлористых солей, а также значения массовой доли воды, вычисленное по результатам измерений в лаборатории объемной доли воды;

• - измерение в автоматическом режиме температуры и давления нефти;

• - контроль метрологических характеристик и поверка ПР на месте эксплуатации;

• - ручной ввод в СОИ результатов лабораторных анализов проб нефти;

• - регистрацию и хранение результатов измерений, формирование отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - формирование и хранение журнала событий;

• - защиту системной информации от несанкционированного доступа.

Конструкцией РСИКН место нанесения заводского номера не предусмотрено. Идентификация РСИКН возможна по заводскому номеру, указанному в эксплуатационной документации, обеспечивающей его сохранность в течение всего срока эксплуатации.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ПР, входящего в состав ИК объемного расхода нефти, предусмотрены места установки пломб (фланцы), несущих на себе знак поверки (оттиск клейма поверителя), который наносится методом давления на свинцовые (пластмассовые) пломбы.

Пломбирование РСИКН предусмотрено при определении метрологических характеристик ИК объемного расхода.

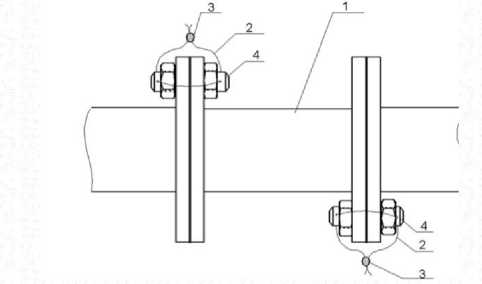

Схема пломбировки от несанкционированного доступа с местами установки пломб представлена на рисунке 1.

Рисунок 1 - Схема установки пломб на ПР, входящих в состав ИК объемного расхода нефти

1 - ПР; 2 - контровочные проволоки; 3 - пломбы; 4 - шпильки

Знак поверки наносится на свидетельство о поверке РСИКН.

Таблица 5 - Комплектность РСИКН

Таблица 2 - Метрологические характеристики

Таблица 3 - Состав и основные метрологические характеристики ИК объемного расхода

Таблица 4 - Основные технические характеристики
