Номер по Госреестру СИ: 89608-23
89608-23 Комплексы динамические газосмесительные
(ДГК-РВ)
Назначение средства измерений:
Комплексы динамические газосмесительные ДГК-РВ предназначены для
воспроизведения единицы объемной доли углеводородов в парогазовых смесях.
Комплексы динамические газосмесительные ДГК-РВ являются рабочим эталоном 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315.

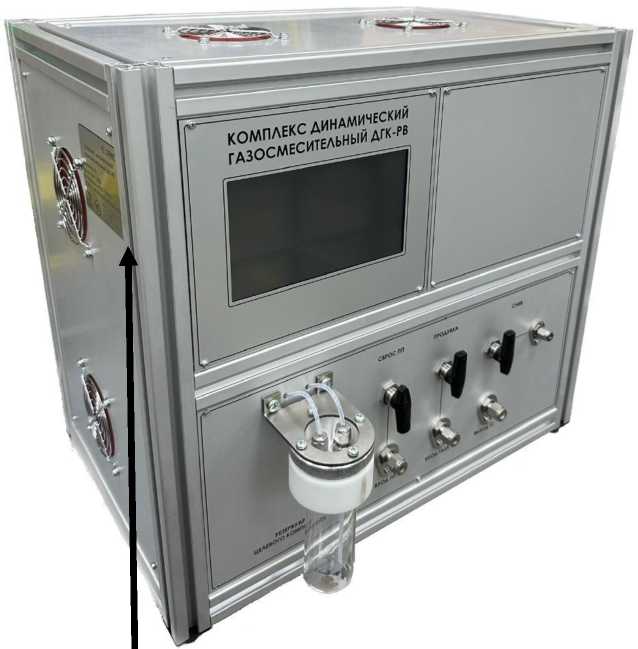

Внешний вид.
Комплексы динамические газосмесительные
Рисунок № 1

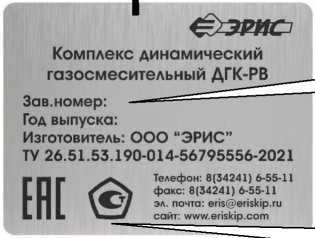

Внешний вид.
Комплексы динамические газосмесительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов состоит из двух модулей:
1) встроенное «ДГК-РВ»;
2) автономное «DGK-RV Control Software».
Встроенное ПО «ДГК-РВ» разработано изготовителем специально для воспроизведения единицы объемной доли углеводородов в парогазовых смесях с использованием чистых жидких веществ.
Автономное ПО «DGK-RV Control Software» для персонального компьютера предназначено для задания режимов работы комплекса и просмотра результатов измерений в реальном времени в режиме приготовления парогазовых смесей.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS-232.
Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик.
Уровень защиты - «средний» по Р 50.2.077—2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Встроенное ПО |
Автономное ПО | |
Идентификационное наименование ПО |
ДГК-РВ |
DGK-RV Control Software |
Номер версии (идентификационный номер) ПО |
1.0 |
1.0.0 |
Цифровой идентификатор ПО |
- |
- |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. |
Знак утверждения типа
Знак утверждения типананосится на информационную табличку (рисунок 1), закрепленную на боковую панель комплекса способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Комплекс динамический газосмесительный ДГК-РВ. Руководство по эксплуатации», раздел 2 «Использование по назначению», раздел 3 «Техническое обслуживание».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 26.51.53.190-014-56795556-2021 «Комплексы динамические газосмесительные ДГК-РВ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
ИНН 592001735
Юридический адрес: 617762, Пермский край, г. Чайковский, Промышленная ул., д. 8/25
Телефон: +7(34241) 6-55-11
Web-сайт: www.eriskip.ru
E-mail: eris@eriskip.ru
Изготовитель
ООО “ЭРИС”ТУ 26.51.53.190-014-56795556-2021
Телефон: 8(34241) 6-55-11 факс: 8(34241) 6-55-11 эл. почта: eris@eriskip.ru сайт: www.eriskip.com
Комплекс динамический газосмесительный ДГК-РВ
Место нанесения заводского номера утверждения типа
Рисунок 1 - Общий вид комплекса динамического газосмесительного ДГК-РВ и информационной таблички, расположенной на боковой панели комплекса Программное обеспечение
Программное обеспечение (далее - ПО) комплексов состоит из двух модулей:
1) встроенное «ДГК-РВ»;
2) автономное «DGK-RV Control Software».
Встроенное ПО «ДГК-РВ» разработано изготовителем специально для воспроизведения единицы объемной доли углеводородов в парогазовых смесях с использованием чистых жидких веществ.
Автономное ПО «DGK-RV Control Software» для персонального компьютера предназначено для задания режимов работы комплекса и просмотра результатов измерений в реальном времени в режиме приготовления парогазовых смесей.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS-232.
Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик.
Уровень защиты - «средний» по Р 50.2.077—2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Встроенное ПО |
Автономное ПО | |
Идентификационное наименование ПО |
ДГК-РВ |
DGK-RV Control Software |
Номер версии (идентификационный номер) ПО |
1.0 |
1.0.0 |
Цифровой идентификатор ПО |
- |
- |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. |
№ п/п |
Целевой компонент |
Диапазон воспроизведения объемной доли целевого компонента, % |
Пределы допускаемой относительной погрешности воспроизведения объемной доли целевого компонента, % |
1 |
Этанол (С2Н5ОН) |
от 0,155 до 1,55 |
от ±10 до ±51) |
2 |
Метанол (СНзОН) |
от 0,3 до 3,0 | |
3 |
Толуол (СеНзСНз) |
от 0,05 до 0,50 | |
4 |
Бензол (СбНб) |
от 0,06 до 0,60 | |
5 |
Ацетон ((СНз)гСО) |
от 0,125 до 1,25 | |
6 |
Метилтретбутиловый эфир (С5Н12О) |
от 0,075 до 0,750 | |
7 |
Орто-ксилол (0-C8H10) |
от 0,05 до 0,50 |
от ±10 до ±51) |
8 |
Пара-ксилол (п-С8Н1о) |
от 0,045 до 0,450 | |
9 |
Мета-ксилол (m-C8H1o) |
от 0,05 до 0,50 | |
10 |
Гептан (С7Н16) |
от 0,043 до 0,430 | |
11 |
Изопропиловый спирт (С3Н8О) |
от 0,1 до 1,0 | |
12 |
Этилбензол (С8Н10) |
от 0,04 до 0,40 | |
13 |
Циклогексан (СбН12) |
от 0,05 до 0,50 | |
14 |
Бутилацетат (C6H12O2) |
от 0,06 до 0,60 | |
15 |
Этилацетат (С4Н8О2) |
от 0,1 до 1,0 | |
16 |
1-Бутанол (С4Н9ОН) |
от 0,07 до 0,70 | |
17 |
Октан (C8H18) |
от 0,04 до 0,40 | |
18 |
Диэтиламин (C4 hhNH) |
от 0,085 до 0,850 | |
19 |
н-Нонан (C9H20) |
от 0,035 до 0,350 | |
20 |
Стирол (C8H8) |
от 0,05 до 0,50 | |
21 |
Хлорбензол (С6Н5С1) |
от 0,065 до 0,650 | |
22 |
1-октен (С8Н16) |
от 0,045 до 0,450 | |
23 |
1-Пропанол (С3Н8О) |
от 0,105 до 1,050 | |
24 |
Уксусная кислота (C2H4O2) |
от 0,2 до 2,0 | |
25 |
Гексан (C6H14) |
от 0,05 до 0,50 | |
26 |
1,2-Дихлорэтан (C2H4CI2) |
от 0,31 до 3,1 | |
1) - пределы допускаемой относительной погрешности До(Х) для заданного значения объемной доли целевого компонента в ГС X вычисляется по формуле: д ZVA | 1 | д | (Х~■^нижн.)'(1^0кон. 1_Моиач.1) 1 ^0(А) = ± (1^0нач.1 (у у ) ), ( верхн. нижн.) где Хнижн. и Хверхн. - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %; ^онач. и Докон. - пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизведения объемной доли целевого компонента, %. |
№ п/п |
Целевой компонент |
Диапазон воспроизведения объемной доли целевого компонента, % |
Пределы допускаемой относительной погрешности воспроизведения объемной доли целевого компонента, % |
азот вы ТУ 211 А и Б, Федера |
В качестве газа-разбавителя должны использоваться технически чистые газы и ПНГ: сокой чистоты (по ГОСТ 9293-74, ТУ 301-07-25-89, ТУ 2114-004-05798345-2009, 4-003-72689906-2014 и ТУ 6-21-39-96 (марки А и Б)), воздух (по ТУ 6-21-5-82 марки ТУ 2114-008-53373468-2008), а также генераторы нулевого воздуха, внесенные в льный информационный фонд по обеспечению единства измерений. |
Наименование характеристики |
Значение |
Диапазон задания и регулирования расхода газа (приведенный к температуре 20 °С и давлению 101,3 кПа), см3/мин |
от 500 до 4000 |
Диапазон задания и регулирования расхода жидкости (воды), мг/мин |
от 3,00 до 33,00 |
Пределы допускаемой относительной погрешности измерений расхода газа, % |
±2,0 |
Пределы допускаемой относительной погрешности измерений расхода жидкости, % |
±4,0 |
Объемный расход приготавливаемой газовой смеси, см3/мин |
от 500 до 4000 |
Наименование характеристики |
Значение |
Избыточное давление газа на входе, МПа |
от 0,15 до 0,25 |
Габаритные размеры, мм, не более - длина |
490 |
- ширина |
490 |
- высота |
440 |
Масса, кг, не более |
35 |
Параметры электрического питания: -напряжение переменного тока, В |
220±10 |
-частота переменного тока, Гц |
50±1 |
Потребляемая мощность, В^А, не более |
1000 |
Средняя наработка до отказа, ч, не менее |
10000 |
Средний срок службы, лет |
10 |
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С |
от +17 до +25 |
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
- относительная влажность окружающей среды, %, не более |
80 |
Комплектность средства измерений Таблица 5 - Комплектность комплексов динамических газосмесительных ДГК-РВ
Наименование |
Обозначение |
Количество |
Комплекс динамический газосмесительный |
ДГК-РВ |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Программное обеспечение |
- |
1 диск |
Методика поверки |
- |
1 экз. |
Комплект штуцеров и заглушек |
- |
1 компл. |
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 26.51.53.190-014-56795556-2021 «Комплексы динамические газосмесительные ДГК-РВ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
ИНН 592001735
Юридический адрес: 617762, Пермский край, г. Чайковский, Промышленная ул., д. 8/25
Телефон: +7(34241) 6-55-11
Web-сайт: www.eriskip.ru
E-mail: eris@eriskip.ru
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
ИНН 592001735
Адрес: 617762, Пермский край, г. Чайковский, Промышленная ул., д. 8/25
Телефон: +7(34241) 6-55-11
Web-сайт: www.eriskip.ru
E-mail: eris@eriskip.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
ИНН 592001735
Юридический адрес: 617762, Пермский край, г. Чайковский, Промышленная ул., д. 8/25
Телефон: +7(34241) 6-55-11
Web-сайт: www.eriskip.ru
E-mail: eris@eriskip.ru
Принцип действия комплексов динамических газосмесительных ДГК-РВ
(в дальнейшем - комплексы) основан на методе динамического смешения двух потоков газа -парогазовой смеси, полученной путем испарения целевого компонента в жидкой фазе, дозируемого с помощью регулятора расхода жидкости и газа-разбавителя. Объемная доля целевого компонента в парогазовой смеси определяется массовым расходом жидкости. Регулирование и измерение расходов парогазовой смеси и газа-разбавителя осуществляется при помощи тепловых регуляторов массового расхода газа и жидкости.
Требуемые значения расходов и значение объемной доли компонента в приготавливаемой смеси определяются расчетным путем (при работе в ручном режиме), либо определяются при помощи автономного программного обеспечения (ПО) (при работе в автономном режиме). Значения заданных расходов, расчетной концентрации целевого компонента в парогазовой смеси выводится на сенсорный дисплей, находящийся на лицевой панели комплекса.
Конструктивно комплекс состоит из одного блока.
Комплекс предназначен для приготовления парогазовых смесей с использованием чистых жидких веществ. В состав комплекса входят газовая система и блок управления. Газовая система включает в себя регулятор массового расхода газа, регулятор массового расхода жидкости, электромагнитные клапана. Блок управления содержит контроллер, сенсорный дисплей, источник питания и предназначен для управления работой всех элементов газовой системы комплекса.
На лицевой панели комплекса расположен:
-
- сенсорный дисплей;
-
- штуцеры «ВХОД ГАЗА», «ВХОД ПП», «ВЫХОД ГС», «СЛИВ»;
-
- резервуар для жидкого целевого компонента.
На задней панели комплекса расположены:
- разъем RS 232;
- тумблер включения питания «ВКЛ/ВЫКЛ»;
- предохранитель источника питания «2А».
Управление комплексом может осуществляться как в ручном режиме (управление с лицевой панели), так и в автономном (управление с помощью персонального компьютера, подключенного к комплексу кабелем связи, с установленным на нём автономным ПО).
Комплекс представляет собой стационарный прибор в общепромышленном исполнении по ГОСТ Р 52931-2008.
Общий вид комплекса представлен на рисунке 1.
Заводской номер наносится на информационную табличку, закрепленную на боковую панель комплекса, в виде цифрового обозначения типографским или иным способом. Общий вид таблички с указанием заводского номера представлен на рисунке 1.
Конструкцией комплекса не предусмотрена пломбировка корпуса от несанкционированного доступа.
Нанесение знака поверки на комплекс не предусмотрено.
£=)ЭРИСI
Зав.номер: — ’ ’
Год выпуска:
Изготовитель: ООО “ЭРИС”
ТУ 26.51.53.190-014-56795556-2021
Телефон: 8(34241) 6-55-11 факс: 8(34241) 6-55-11 эл. почта: eris@eriskip.ru сайт: www.eriskip.com
Комплекс динамический газосмесительный ДГК-РВ
Место нанесения знака
Место нанесения заводского номера утверждения типа
Рисунок 1 - Общий вид комплекса динамического газосмесительного ДГК-РВ и информационной таблички, расположенной на боковой панели комплекса
Таблица 5 - Комплектность комплексов динамических газосмесительных ДГК-РВ
Наименование |
Обозначение |
Количество |
Комплекс динамический газосмесительный |
ДГК-РВ |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Программное обеспечение |
- |
1 диск |
Методика поверки |
- |
1 экз. |
Комплект штуцеров и заглушек |
- |
1 компл. |
Таблица . 2 - Основные метрологические характеристики
№ п/п |
Целевой компонент |
Диапазон воспроизведения объемной доли целевого компонента, % |
Пределы допускаемой относительной погрешности воспроизведения объемной доли целевого компонента, % |
1 |
Этанол (С2Н5ОН) |
от 0,155 до 1,55 |
от ±10 до ±51) |
2 |
Метанол (СНзОН) |
от 0,3 до 3,0 | |
3 |
Толуол (СеНзСНз) |
от 0,05 до 0,50 | |
4 |
Бензол (СбНб) |
от 0,06 до 0,60 | |
5 |
Ацетон ((СНз)гСО) |
от 0,125 до 1,25 | |
6 |
Метилтретбутиловый эфир (С5Н12О) |
от 0,075 до 0,750 | |
7 |
Орто-ксилол (0-C8H10) |
от 0,05 до 0,50 |
от ±10 до ±51) |
8 |
Пара-ксилол (п-С8Н1о) |
от 0,045 до 0,450 | |
9 |
Мета-ксилол (m-C8H1o) |
от 0,05 до 0,50 | |
10 |
Гептан (С7Н16) |
от 0,043 до 0,430 | |
11 |
Изопропиловый спирт (С3Н8О) |
от 0,1 до 1,0 | |
12 |
Этилбензол (С8Н10) |
от 0,04 до 0,40 | |
13 |
Циклогексан (СбН12) |
от 0,05 до 0,50 | |
14 |
Бутилацетат (C6H12O2) |
от 0,06 до 0,60 | |
15 |
Этилацетат (С4Н8О2) |
от 0,1 до 1,0 | |
16 |
1-Бутанол (С4Н9ОН) |
от 0,07 до 0,70 | |
17 |
Октан (C8H18) |
от 0,04 до 0,40 | |
18 |
Диэтиламин (C4 hhNH) |
от 0,085 до 0,850 | |
19 |
н-Нонан (C9H20) |
от 0,035 до 0,350 | |
20 |
Стирол (C8H8) |
от 0,05 до 0,50 | |
21 |
Хлорбензол (С6Н5С1) |
от 0,065 до 0,650 | |
22 |
1-октен (С8Н16) |
от 0,045 до 0,450 | |
23 |
1-Пропанол (С3Н8О) |
от 0,105 до 1,050 | |
24 |
Уксусная кислота (C2H4O2) |
от 0,2 до 2,0 | |
25 |
Гексан (C6H14) |
от 0,05 до 0,50 | |
26 |
1,2-Дихлорэтан (C2H4CI2) |
от 0,31 до 3,1 | |
1) - пределы допускаемой относительной погрешности До(Х) для заданного значения объемной доли целевого компонента в ГС X вычисляется по формуле: д ZVA | 1 | д | (Х~■^нижн.)'(1^0кон. 1_Моиач.1) 1 ^0(А) = ± (1^0нач.1 (у у ) ), ( верхн. нижн.) где Хнижн. и Хверхн. - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %; ^онач. и Докон. - пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизведения объемной доли целевого компонента, %. |
№ п/п |
Целевой компонент |
Диапазон воспроизведения объемной доли целевого компонента, % |
Пределы допускаемой относительной погрешности воспроизведения объемной доли целевого компонента, % |
азот вы ТУ 211 А и Б, Федера |
В качестве газа-разбавителя должны использоваться технически чистые газы и ПНГ: сокой чистоты (по ГОСТ 9293-74, ТУ 301-07-25-89, ТУ 2114-004-05798345-2009, 4-003-72689906-2014 и ТУ 6-21-39-96 (марки А и Б)), воздух (по ТУ 6-21-5-82 марки ТУ 2114-008-53373468-2008), а также генераторы нулевого воздуха, внесенные в льный информационный фонд по обеспечению единства измерений. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон задания и регулирования расхода газа (приведенный к температуре 20 °С и давлению 101,3 кПа), см3/мин |
от 500 до 4000 |
Диапазон задания и регулирования расхода жидкости (воды), мг/мин |
от 3,00 до 33,00 |
Пределы допускаемой относительной погрешности измерений расхода газа, % |
±2,0 |
Пределы допускаемой относительной погрешности измерений расхода жидкости, % |
±4,0 |
Объемный расход приготавливаемой газовой смеси, см3/мин |
от 500 до 4000 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Избыточное давление газа на входе, МПа |
от 0,15 до 0,25 |
Габаритные размеры, мм, не более - длина |
490 |
- ширина |
490 |
- высота |
440 |
Масса, кг, не более |
35 |
Параметры электрического питания: -напряжение переменного тока, В |
220±10 |
-частота переменного тока, Гц |
50±1 |
Потребляемая мощность, В^А, не более |
1000 |
Средняя наработка до отказа, ч, не менее |
10000 |
Средний срок службы, лет |
10 |
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С |
от +17 до +25 |
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
- относительная влажность окружающей среды, %, не более |
80 |
