Сведения о средстве измерений: 81114-20 Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания"

Номер по Госреестру СИ: 81114-20
81114-20 Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания"
( )

Назначение средства измерений:
Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО «Башкирская содовая компания», далее - система, предназначена для: - автоматических непрерывных измерений массовой концентрации винилхлорида и объемной доли паров воды в газовых выбросах, образующихся в процессе деятельности установок цеха №11 АО «Башкирская содовая компания», а также температуры, абсолютного давления, массового расхода газа; - расчета объемного расхода газа; - сбора, обработки, визуализации, хранения полученных данных, представленияре-зультатов в различных форматах и их передачу на внешний удаленный компьютер (сервер); - расчета массового и валового выбросов загрязняющих веществ.

сертификация программного обеспечения
Внешний вид. Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО
Внешний вид.
Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания"
Рисунок № 1

Общие сведения

Дата публикации - 16.03.2021
Срок свидетельства -
Номер записи - 180405
ID в реестре СИ - 1386733
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет данных,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС")
Страна - РОССИЯ
Населенный пункт - г. Чайковский, Пермский край
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_10 Специализация организации (типы поверяемых СИ). Медленно! За произвольный период.

Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2461 от 2020.12.31 Об утверждении типа средств измерений

Наличие аналогов СИ: Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания" ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81047-21
05.03.2026
 Газоанализаторы стационарные, ДГС ЭРИС-ФИД М
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
81114-20

 Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания",
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
81113-20

 Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания"),
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
81093-20
31.12.2025
 Газоанализаторы стационарные Advant,
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
82167-21

 Установка поверочная, РУОМ
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
86818-22
20.09.2027
 Газоанализаторы передвижные, ПГ БСОИ
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
89411-23
23.06.2028
 Контроллеры измерительные программируемые, ЭРИС
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		4 года
89608-23
28.07.2028
 Комплексы динамические газосмесительные, ДГК-РВ
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
90503-23
17.11.2028
 Датчики-газоанализаторы стационарные, ERIS Simple
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
Отчет - RT_52 Анализ рынка поверки организаций Воронежской области

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 3 000 руб.

Кто поверяет Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания" ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭРИС"
(RA.RU.310699)
  • Нет данных
    		•  3 3 0 0 3 3 0

    Стоимость поверки Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания" ( )

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение системы состоит из модулей:

    - встроенное программное обеспечение;

    - программное обеспечение АРМ;

    Встроенное программное обеспечение (ПО контроллера) осуществляет следующие функции:

    • - прием, регистрация данных о параметрах отходящего газа;

    • - автоматический расчет объемной доли воды (для исполнения 2) и массового выброса (г/с) загрязняющих веществ;

    • - контроль состояния значений параметров, формирование предупреждающих и аварийных сигналов;

    • - обмен данными между частями систем;

    • - автоматическую самодиагностику состояния технических средств, устройств связи; Автономное ПО осуществляет функции:

    • - отображение на экране измеренных мгновенных значений концентрации определяемых компонентов и значений параметров газового потока;

    • - автоматическое формирование суточного, месячного, квартального и годового отчета на основе 20-ти минутных значений по запросу пользователя;

    • - архивация (сохранение) вышеуказанных измеренных и расчетных данных;

    • - визуализация процесса на мониторе компьютера;

    • - вывод на печать по запросу необходимой оперативной или архивной информации;

    • - поддержка непрерывного режима работы в реальном времени;

    • - регистрация и документирование событий в базе данных;

    • - дополнительная обработка информации, расчеты, автоматическое формирование отчетов и сохранение их на жесткий диск АРМ;

    • - выполнение функций системного обслуживания - администрирование пользователей, настройка подключения к контроллеру.

    Влияние встроенного ПО учтено при нормировании метрологических характеристик системы. Уровень защиты - «средний» по Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Автономное ПО

    ПО контроллера

    Идентификационное наименование ПО

    ERIS CEMS

    WorkStation

    Software

    -

    Номер версии (идентификационный номер) ПО

    1.0.0.0

    -

    Цифровой идентификатор ПО

    A01F7725FF5E67E3

    38EDBA6154C6FF79

    Алгоритм вычисления цифрового идентификатора

    CRC

    CRC

    Лист № 4

    Всего листов 8

    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку, закрепленную на дверце шкафа с контроллером методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.

    Лист № 6

    Всего листов 8

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системе измерений выбросов автоматизированной

    Приказ Минприроды России от № 425 от 07.12.2012 г “Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений”, п.1.2

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

    ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

    Приказ Росстандарта от 29 декабря 2018 года N 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

    Приказ Росстандарта № 1339 от 29.06.2018 г.; согласно поверочной схеме «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - V107 Па» утвержденной Приказом Росстандарта № 2900 от 06.12.2019 г.

    ГОСТ Р 8.960-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Метрологическое обеспечение автоматических измерительных систем для контроля вредных промышленных выбросов. Основные положения

    ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний

    ГОСТ Р 8.959-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методика поверки

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу МП 242-2400-2020 «ГСИ. Система контроля промышленных выбросов автоматическая СМВ ЭРИС - 400 для АО «Башкирская содовая компания». Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» от 25.03.2020 г.

    Основные средства поверки:

    • - стандартные образцы состава газовых смесей C2H3Cl/N2 (ГСО 10550-2014);

    • - генератор влажного газа эталонный «Родник-4М» (регистрационный номер

    № 48286-11) или средства измерений и вспомогательные устройства в соответствии с МИ «М-МВИ-277-17. Методика измерений массовой концентрации паров воды в промышленных выбросах» регистрационный номер ФР.1.31.2018.30255 (весы лабораторные электронные с пределами допускаемой абсолютной погрешности ±  15 мг в диапазоне взвешивания

    от 0,2 до 600 г, например, МЛ-06-1 (регистрационный номер 60183-15);

    • - калибратор давления портативный Метран 517 с модулем А160К (регистрационный номер 39151-12)

    • - термостат жидкостный серии «ТЕРМОТЕСТ» (регистрационный номер 39300-08);

    • - термометр сопротивления эталонный ЭТС-100 (регистрационный номер 19916-10);

    • - манометр дифференциальный цифровой ДМЦ-01 модификации ДМЦ-01М (регистрационный номер 15594-12);

    • - трубка напорная модификации НИИОГАЗ (регистрационный номер 21099-11);

    • - калибратор электрических сигналов CA71 (регистрационный номер 53468-13),

    • - азот газообразный особой чистоты 1-го или 2-го сорта в баллоне под давлением по ГОСТ 9293-74.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
    ИНН 5920017357
    Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, д.8/25
    Телефон/факс: (34241) 6-55-11
    E-mail: info@eriskip.ru
    Лист № 8 Всего листов 8

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: (812) 251-76-01 Факс: (812) 713- 01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Принцип действия системы основан на следующих методах измерения:

    • - для содержания винилхлорида и паров воды - ИК спектроскопия (MCS100E модификации МСS100E HW)

    • - для температуры - терморезисторный (термометр сопротивления в составе - расходомера-счетчика массового ST модели ST100);

    • - для давления - тензопреобразователь;

    • - для расхода - термоанемометрический метод измерений массового расхода с последующим расчетом объемного расхода.

    Система является стационарным автоматическим многоканальным изделием, в состав которого входят:

    • - система газоаналитическая MCS100E модификации МСS100E HW фирмы «SICK AG», Германия (регистрационный номер 22601-14);

    • - система пробоотбора с пробоотборным обогреваемым зондом JCT 35;

    • - преобразователь давления измерительный ОВЕН ПД100И модели ПД100И-ДА0,16-115-0,25-Exd (регистрационный номер 56246-14) (абсолютное давление);

    • - расходомер-счетчик массовый ST модели ST102 (регистрационный номер 60836-15) фирмы "Fluid Components International", США (с каналом измерений температуры);

    СМВ выполнена в виде герметичного шкафа с расположенными в нем системой газоаналитической и вспомогательным оборудованием, также в состав системы входит шкаф контроллера и автоматизированное рабочее место (АРМ) оператора. Для транспортировки пробы

    Лист № 2 Всего листов 8 применена обогреваемая проботранспортная линия.

    Отбор пробы производится принудительным способом при помощи насоса. Система построена на принципе «горячая-влажная» проба. Проботранспортная линия, система подготовки пробы, измерительная ячейка, пробоотборный насос имеют встроенный электрообогрев.

    В шкафу системы, расположен пост управления, предназначенный для включе-ния/выключения отдельных элементов системы.

    В шкафу контролера расположен программируемый логический контролер и сетевое оборудование.

    АРМ построено на базе персонального компьютера.

    В системе используются следующие расчеты:

    - пересчет измеренных значений массовой концентрации для условий 0 оС и 101,3 кПа;

    - расчет объемного расхода газа;

    - расчет значений приведенного к условиям 0 оС и 101,3 кПа расхода дымовых газов (нм3/с), а также расхода дымовых газов, рассчитанного на “сухой газ” (нм3/с сух.);

    - расчет массового и валового выброса газов-загрязнителей в дымовом газе (г/с и т/год, соответственно);

    - усреднение за 20 минут массовых выбросов газов-загрязнителей, г/с.

    Передача измеренной информации осуществляется по токовому интерфейсу от 4 до 20 мА и интерфейсу RS-485 (MODBUS). Передача сигналов диагностики осуществляется по интерфейсу Ethernet (MODBUS TCP) на АРМ оператора.

    АРМ обеспечивает отображение в реальном времени значений измеряемых и вычисляемых параметров, а также диагностическую информацию с возможностью формирования отчетов за произвольно заданный период. Визуализация информации на АРМ предусматривает возможность отображения трендов и графиков.

    Пробоподготовка газовой смеси к анализу осуществляется методом горячей экстракции.

    Для защиты от несанкционированного доступа шкаф закрывается на замок.

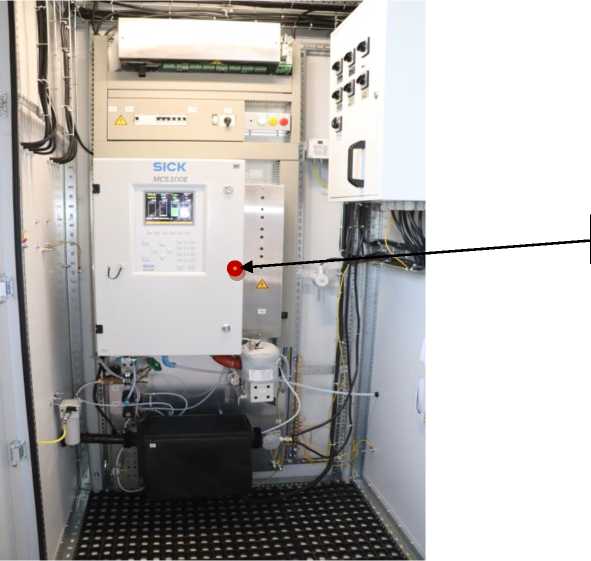

    Общий вид системы приведен на рисунке 1.

    Внешний вид. Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО

    Место пломбирования

    Рисунок 1 -Общий вид системы СМВ ЭРИС-400-1

    Лист № 3 Всего листов 8

    Таблица 7 - Комплектность системы

    Наименование

    Обозначение

    Количество

    Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400, исполнение 2 в составе:

    Зав. № 400-0919002

    Система газоаналитическая MCS100E модификации

    MCS100E HW

    1 шт.

    Расходомер-счетчик массовый ST модели ST102

    1 комплект

    Преобразователь давления измерительный ОВЕН ПД100 модели ПД100И-ДД0,16-111-0,25-Еха

    1 шт.

    Шкаф системы

    1 шт.

    Шкаф контроллера

    1 шт.

    АРМ оператора1)

    1 шт.

    Линия пробоотборная

    1 шт.

    Пробоотборный зонд

    1 комплект

    ЗИП

    1 комплект

    Программное обеспечение:

    Встроенное ПО контроллера

    1 шт.

    Автономное ПО АРМ1)

    1шт.

    Документация:

    Руководство по эксплуатации

    РЭ СМВ ЭРИС-400-1

    1 экз.

    Методика поверки

    МП 242-2400-2020

    1 экз.

    1) АРМ встроен в шкаф контроллера.


    Таблица 2 - Метрологические характеристики газоаналитических каналов системы (с устройством отбора и подготовки пробы)

    Измерительный канал (определяемый компонент)

    Единица измерений

    Диапазоны измерений массовой концентрации (объемной доли)

    Пределы допускаемой погрешности в условиях эксплуатации1)

    приведенной2),у, %

    относительной 5, %

    Винилхлорид

    мг/м3

    от 0 до 50 включ.

    ±25

    -

    (C2H3CI)

    св. 50 до 300

    -

    ±25

    Пары воды

    % об.

    от 0 до 5 включ.

    ±25

    -

    (H2O)

    св. 5 до 15

    -

    ±25

    • 1) В соответствии с Приказом Минприроды России № 425 от 07.12.2012 г

    • 2) Приведенные к верхнему пределу диапазона измерений

    Номинальная цена единицы наименьшего разряда газоаналитических каналов:

    0,1 мг/м3 -для винилхлорида; 0,1 % об.- для паров воды

    Таблица 3 -Прочие метрологические характеристики газоаналитических каналов, системы

    Наименование характеристики

    Значение

    Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности

    0,5

    Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности

    ±0,5

    Время прогрева, мин, не более

    120

    Предел допускаемого времени установления выходного сигнала (То,9), с

    300

    Таблица 4 - Метрологические характеристики измерительных каналов параметров газового потока в условиях эксплуатации

    Определяемый параметр

    Единицы измерений

    Диапазон измерений^

    Пределы допускаемой погрешности

    Температура дымовых газов

    оС

    от +50 до +80

    ±1 оС (абс.)

    Абсолютное давление дымовых газов

    кПа

    от 50 до 150

    ±1,5 % (прив.)2)

    Объемный расход газового потока

    1)

    м3/ч

    от 25000 до 40000

    ±10 % (отн.)

    • 1) Пересчет массового расхода газа в объемный расход проводится в автоматическом режиме с использованием поправочного коэффициента, установленного при испытаниях и равного 1,035

    • 2) ,Приведенные к верхнему пределу диапазона измерений. Пределы допускаемой основной приведенной погрешности преобразователя давления равны ±0,25 %.

    • 3) Номинальная цена единицы наименьшего разряда измерительных каналов: температуры 0,1 оС, давления 0,1 кПа, объемного расхода 1 м3/ч.

    Таблица 5 -Основные технические характеристики системы

    Наименование характеристики

    Значение

    Напряжение питания от сети переменного тока частотой (50±1) Гц, В

    от 207 до 253

    Потребляемая мощность, кВт, не более

    4,5

    Средняя наработка на отказ в условиях эксплуатации, с учетом технического обслуживания, ч (при доверительной вероятности Р=0,95)

    24000

    Средний срок службы, лет

    10

    Условия окружающей среды (для пробоотборного зонда и датчиков параметров газа):

    диапазон температуры, оС

    диапазон атмосферного давления, кПа относительная влажность (при температуре +35 оС и (или) более низких температурах (без конденсации влаги), %

    от -40 до +40 от 84 до 106,7

    от 30 до 98

    Условия эксплуатации (внутри шкафа системы): диапазон температуры, оС относительная влажность (без конденсации влаги), %, не более диапазон атмосферного давления, кПа

    от +5 до +40

    95

    от 84 до 106,7

    Параметры анализируемого газа на входе в пробоотборный зонд:

    - диапазон температуры, °С

    от +55 до +75

    Номинальное значение температуры пробоотборного зонда и обогреваемой линии и и допускаемое отклонение, °С

    +110

    ±5

    Таблица 6 - Габаритные размеры и масса системы

    Наименование элемента системы

    Габаритные размеры, мм, не более

    Масса, кг, не более

    высота

    ширина

    длина

    Система газоаналитическая MCS100Е

    1900

    750

    450

    150

    Расходомер-счетчик массовый ST модели ST102 -первичный преобразователь

    700

    150

    250

    6

    -электронный блок

    700

    90

    100

    Продолжение таблицы 6

    Пробоотборный зонд

    400

    200

    600

    15

    Линия пробоотборная

    -

    -

    25

    10

    Шкаф системы

    2400

    1300

    850

    250

    Шкаф контроллера

    1300

    700

    300

    100


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
