Сведения о средстве измерений: 82167-21 Установка поверочная

Номер по Госреестру СИ: 82167-21
82167-21 Установка поверочная
(РУОМ)

Назначение средства измерений:
Установка поверочная РУОМ (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости.

сертификация программного обеспечения
Внешний вид. Установка поверочная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка поверочная
Рисунок № 1
Внешний вид. Установка поверочная, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка поверочная
Рисунок № 2
Внешний вид. Установка поверочная, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установка поверочная
Рисунок № 3

Общие сведения

Дата публикации - 21.07.2021
Срок свидетельства -
Номер записи - 183458
ID в реестре СИ - 1391320
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РУОМ, Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС")
Страна - РОССИЯ
Населенный пункт - г. Чайковский, Пермский край
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Установка поверочная (РУОМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81047-21
05.03.2026
Газоанализаторы стационарные, ДГС ЭРИС-ФИД М
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край)
ОТ
МП
1 год
81114-20

Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания",
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край)
ОТ
МП
1 год
81113-20

Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания"),
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край)
ОТ
МП
1 год
81093-20
31.12.2025
Газоанализаторы стационарные Advant,
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край)
ОТ
МП
1 год
82167-21

Установка поверочная, РУОМ
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край)
ОТ
МП
1 год
86818-22
20.09.2027
Газоанализаторы передвижные, ПГ БСОИ
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край)
ОТ
МП
1 год
89411-23
23.06.2028
Контроллеры измерительные программируемые, ЭРИС
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край)
ОТ
МП
4 года
89608-23
28.07.2028
Комплексы динамические газосмесительные, ДГК-РВ
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край)
ОТ
МП
1 год
90503-23
17.11.2028
Датчики-газоанализаторы стационарные, ERIS Simple
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край)
ОТ
МП
1 год

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Установка поверочная (РУОМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
(RA.RU.311285)
РСТ
  • РУОМ
  • Нет модификации
  • 15 3 3 12 0 9 0 9

    Стоимость поверки Установка поверочная (РУОМ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение установки автономное.

    Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.

    Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ERIS RUOM

    Номер версии (идентификационный номер) ПО

    не ниже 1.Х.Х

    Цифровой идентификатор ПО

    5fcdd6b0badb3700a3bf5885a46fb569

    Алгоритм вычисления цифрового идентификатора ПО

    MD5

    В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

    Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку, закрепленную на лицевой части шкафа управления установки, и в верхней части по центру титульного листа руководства по эксплуатации и паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Использование по назначению» руководства по эксплуатации


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к установке поверочной РУОМ

    Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

    Изготовитель

    ООО «ЭРИС»

    Принцип действия установки основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода измеряемой среды, системы регулирования расхода измеряемой среды, средств измерений температуры и давления измеряемой среды, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.

    Установка состоит из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и давления измеряемой среды, системы хранения и подготовки измеряемой среды, системы создания и стабилизации расхода измеряемой среды, системы регулирования расхода измеряемой среды, нескольких измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

    В качестве средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости в составе установки применяют весовые устройства на базе весов платформенных PBK/PFK, модификаций PFK987-B60 и PFK988-C600 (регистрационный номер 63002-16), весов электронных XP-K, модификации XP6002KL (регистрационный номер 38187-14).

    В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости, в составе установки применяют расходомеры электромагнитные Promag (регистрационные номера 14589-14, 61467-15).

    В качестве средств измерений температуры измеряемой среды применяют термопреобразователь с унифицированным выходным сигналом Метран-270 (регистрационный номер 21968-11).

    В качестве средств измерений давления измеряемой среды применяют преобразователи давления АИР-20/М2 (регистрационные номера 63044-16, 46375-11).

    Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры. Измеряемая среда, посредством систем создания и стабилизации расхода измеряемой среды и регулирования расхода измеряемой среды из системы хранения и подготовки измеряемой среды, подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры измеряемой среды, расходомеры установки и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки измеряемой среды или через устройство переключения потока на весовое устройство.

    Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

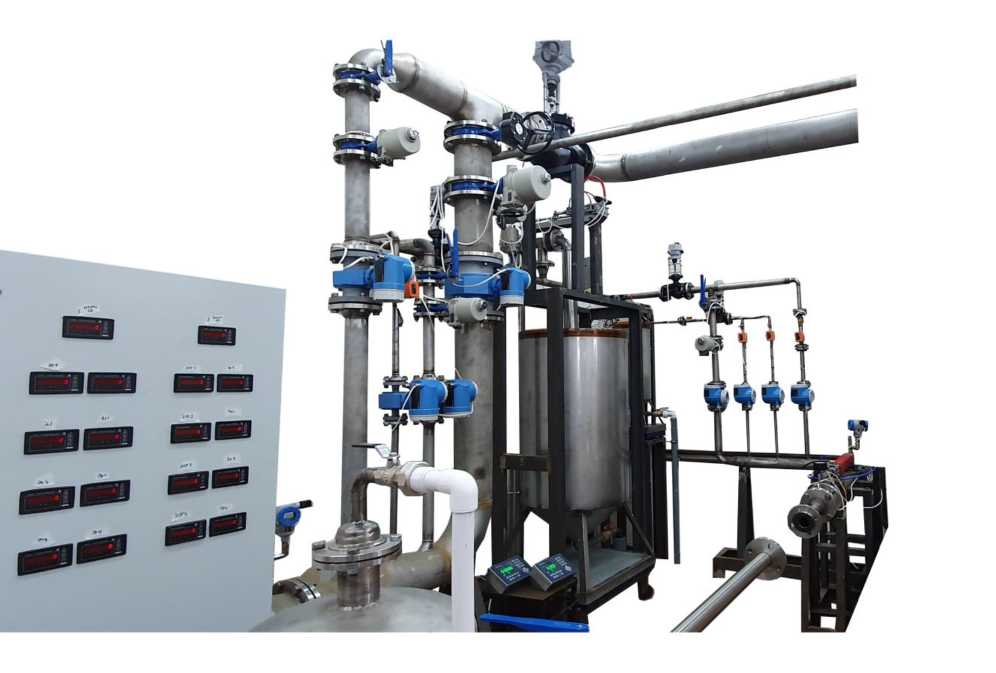

    Общий вид установок представлен на рисунке 1.

    Внешний вид. Установка поверочная (РУОМ), http://oei-analitika.ru

    Рисунок 1 - Общий вид установки поверочной РУОМ

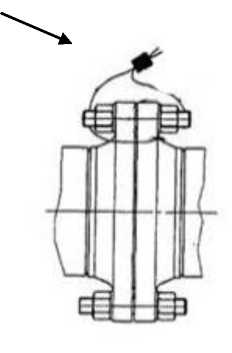

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

    Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

    Место пломбирования

    Внешний вид. Установка поверочная (РУОМ), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

    Заводской номер установки указывается методом ультрафиолетовой печати на маркировочную табличку, закрепленную на лицевой части шкафа управления установки.

    Маркировочная табличка представлена на рисунке 3.

    Установка поверочная PVOM

    Заводской номер: ЭР202005’^,_

    Год выпуска: 2020

    Диапазон воспроизводимых расходов при применении в качестве средств измерений весовых устройств, т/ч (м3/ч): от 0,005 до 600

    Диапазон воспроизводимых расходов при применении в качестве средств измерений расходомеров, (м3/ч): от 0,005 до 900

    Внешний вид. Установка поверочная (РУОМ), http://oei-analitika.ru

    Изготовитель: ООО «ЭРИС»

    Рисунок 3 - Маркировочная табличка


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Установка поверочная

    РУОМ,

    заводской № ЭР202005

    1 шт.

    Паспорт

    ЭРС 004.00.000 ПС

    1 экз.

    Руководство по эксплуатации

    ЭРС 004.00.000 РЭ

    1 экз.

    Методика поверки

    МП 1263-1-2021

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон воспроизводимых расходов при применении в качестве средств измерений весовых устройств, т/ч (м3/ч)

    от 0,005 до 600

    Диапазон воспроизводимых расходов при применении в качестве средств измерений расходомеров, (м3/ч)

    от 0,005 до 900

    Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении) массы жидкости в потоке и массового расхода жидкости при применении весовых устройств, %

    ±0,04

    Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств, %

    ±0,05

    Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, %

    ±0,2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Номинальный диаметр поверяемых средств измерений

    от DN 4 до DN 400

    Количество одновременно поверяемых средств измерений, штук

    от 1 до 8

    Измеряемая среда

    вода питьевая по

    СанПиН 2.1.3684-21

    или смесь водогликолевая

    Температура измеряемой среды, °С

    от +10 до +30

    Давление измеряемой среды, МПа

    от 0 до 1

    Параметры электрического питания: Напряжение питания, В

    380±38/220±22

    Частота, Гц

    50±1

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +10 до +40

    - относительная влажность окружающего воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 107

    Средний срок службы установки, лет

    12

    Средняя наработка на отказ, ч

    20000
