Номер по Госреестру СИ: 88226-23
88226-23 Трансформаторы тока
(ТОЛ 10)
Назначение средства измерений:
Трансформаторы тока ТОЛ 10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Свердловский завод трансформаторов тока»
(ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Изготовитель
Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество «Свердловский завод трансформаторов тока»(ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
-
- ТОЛ 10 УТ2.1 зав. № 14090, 14096, 19261, 18109, 39304, 39294, 9393, 11561, 47229, 48911, 46633, 22999, 50516, 50505, 31582, 22845, 46640, 48920, 48548, 30440, 50738, 50727, 50330, 41619, 47529, 46631, 34630, 50864, 50795, 41455, 45227, 50798, 52272, 50506, 45478, 45224;
-
- ТОЛ-10-!-8 У2 зав. № 11720, 11740, 11736, 11733, 11967, 11734, 10136, 10141, 11715, 10135.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

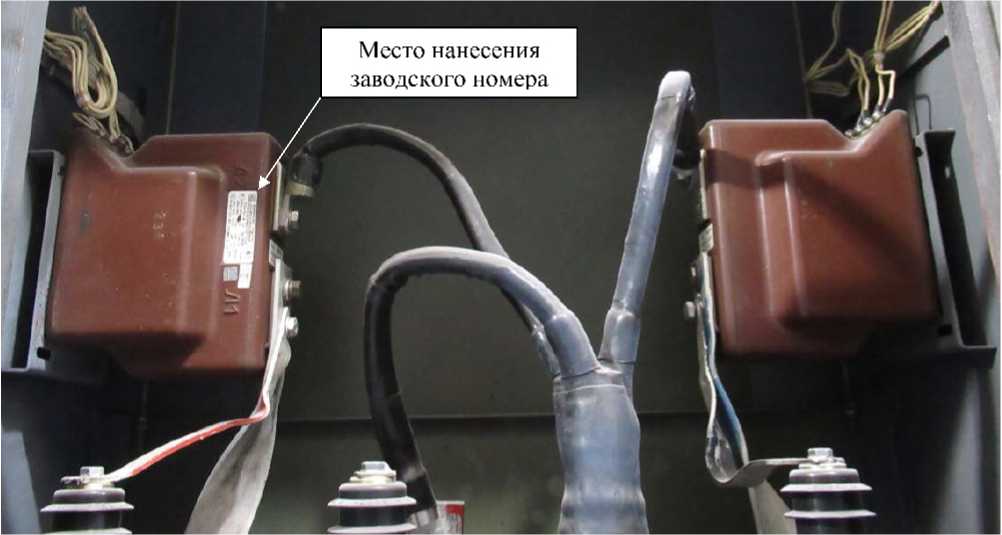

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТОЛ 10 УТ2.1
Наименование характеристики |
Значение для заводских номеров | |||
48548, 30440 |
14090, 14096, 9393, 11561, 47229, 48911, 46633, 22999, 31582, 22845, 46640, 48920, 47529, 46631 |
39304, 39294, 50516, 50505, 50738, 50727, 50330, 41619, 34630, 50864, 50795, 41455, 45227, 50798, 52272, 50506, 45478, 45224 |
19261, 18109 | |
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
Номинальный первичный ток 11ном, А |
200 |
400 |
600 |
1500 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
10 |
10 |
10 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТОЛ-10-1-8 У2
Наименование характеристики |
Значение для заводских номеров | |
11720, 11740, 11736, 11733, 11967, 11734 |
10136, 10141, 11715, 10135 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
200 |
800 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
