Сведения о средстве измерений: 67814-17 Трансформаторы напряжения трехфазные антирезонансные

Номер по Госреестру СИ: 67814-17
67814-17 Трансформаторы напряжения трехфазные антирезонансные
(серии НТМИА)

Назначение средства измерений:
Трансформаторы напряжения трехфазные антирезонансные серии НТМИА с естественным масляным охлаждением в герметичном исполнении предназначены для установки в электрических сетях трехфазного переменного тока частотой 50 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а так же контроля изоляции.

сертификация программного обеспечения

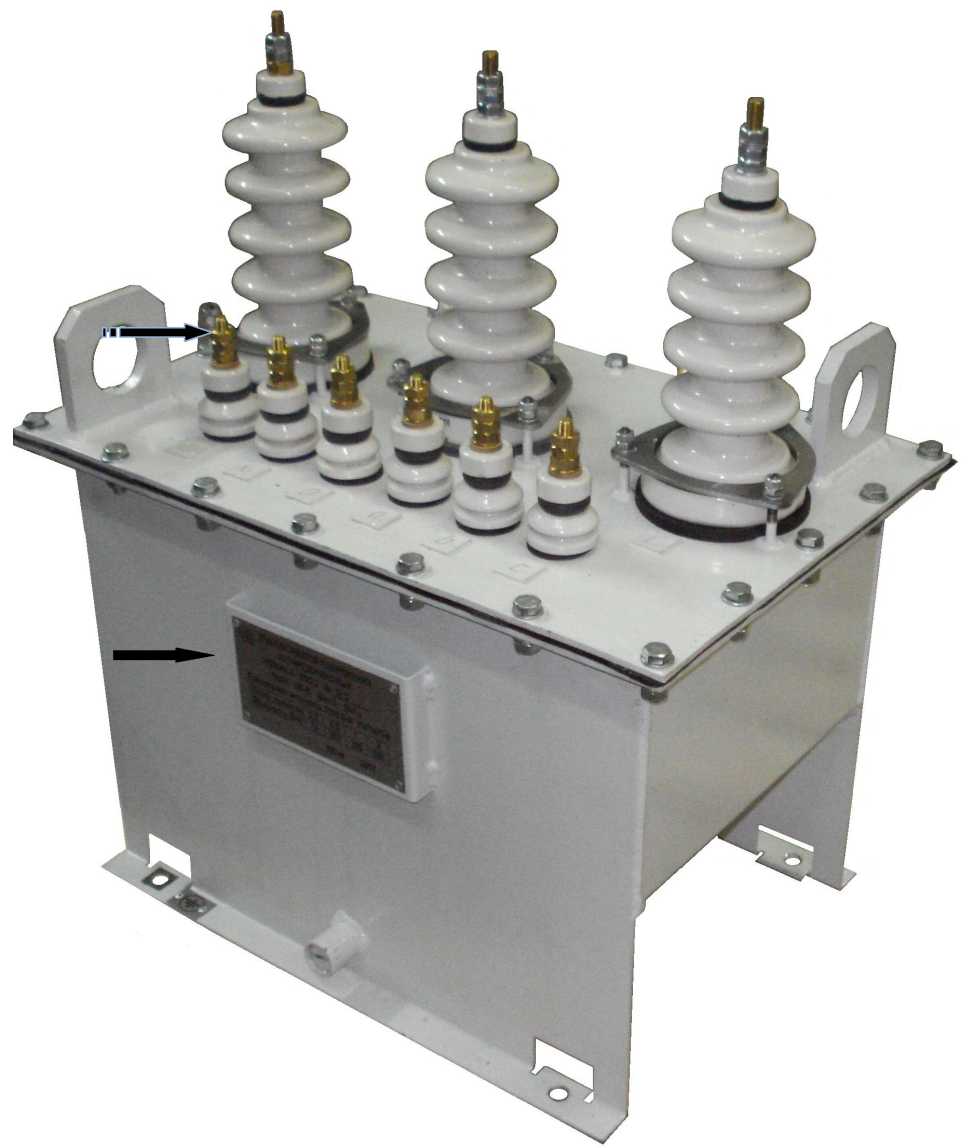

Внешний вид. Трансформаторы напряжения трехфазные антирезонансные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения трехфазные антирезонансные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 19.06.2027
Номер записи - 159390
ID в реестре СИ - 381790
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НТМИА-6 УХЛ2 6000/100 0,2 150, НТМИА-6 УХЛ2, НТМИА-10 УХЛ2;10000/100;0,5 200, НТМИА-10 УХЛ2;10000/100;0,5 120, НТМИА-10 УХЛ2;10000/100;0,2 75, НТМИА-10 УХЛ2;10000/100 0,5/3Р 120, НТМИА-10 УХЛ2 10000/100 0,5 200, НТМИА-10 УХЛ2 10000/100 0,5 150, НТМИА-10 УХЛ2 10000/100 0,5 120, НТМИА-10 УХЛ2 10000/100 0,2 75, НТМИА-10 УХЛ2, НТМИА-10, НТМИА- 10 УХЛ2;10000/100;0,5 120, НТМИА -6 УХЛ2;6000/100;0,5 200, НТМИА -10УХЛ2, НТМИА -10 УХЛ2;10000/100;0,5 200, НТМИА -10 УХЛ2;10000/100;0,5 120, НТМИА -10 УХЛ2 10000/100 0,5 200, НТМИА - 6 УХЛ2;6000/100;0,5 200, НТМИА,

Производитель

Изготовитель - Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 356
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 284
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 5822 дн.

Приказы РСТ, где упоминается данный тип СИ

№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)

№2319 от 2022.09.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

№1389 от 2021.07.20 О внесении изменений в сведения об утвержденном типе средств измерений

№1388 от 2021.07.20 О внесении изменений в сведения об утвержденном типе средств измерений

№2169 от 2022.08.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)

№2617 от 2019.11.01 О внесении изменений в описание типа на систему автоматизированную информационно - измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Уральский асбестовый горно - обогатительный комбинат" (2-я очередь)

№1117 от 2022.05.04 ПРИКАЗ_Об утверждении типов средств измерений (16)

№770 от 2022.03.25 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1240 от 2022.05.23 Приказ о внесении изменений в сведения об утвержденных типах СИ (3)

№1778 от 2022.07.22 ПРИКАЗ_Об утверждении типов средств измерений (10)

№1578 от 2023.08.08 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1937 от 2023.09.20 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1335 от 2017.06.19 Об утверждении типов средств измерений

№1789 от 2020.11.02 об утверждении типа среств измерений

№773 от 2022.03.25 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1087 от 2022.04.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)

№1789 от 2022.07.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2520 от 2022.10.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2650 от 2022.10.20 ПРИКАЗ_Об утверждении типов средств измерений (18)

№3313 от 2022.12.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы напряжения трехфазные антирезонансные (серии НТМИА)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67814-17
19.06.2027
Трансформаторы напряжения трехфазные антирезонансные, серии НТМИА
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
16 лет
79489-20
02.11.2025
Трансформаторы тока, ТЛ-10-М-3-I-2 УХЛ2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
80232-20

Трансформаторы тока, ТВ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
81641-21

Трансформаторы тока, ТВ-110-I
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
81840-21

Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
85925-22
20.06.2027
Трансформаторы тока измерительные лабораторные , ТЛЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
87309-22

Трансформаторы тока, ТПОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
87328-22

Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
87360-22

Трансформаторы тока, ТОЛ-35 III-II УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет
87378-22

Трансформаторы тока, ТОЛ-35 III-II-1 УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет
87435-22

Трансформаторы тока, ТВ-35-II-4 У2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
88226-23

Трансформаторы тока, ТОЛ 10
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
88247-23

Трансформаторы тока, ТОЛ 35
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
91044-24

Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
91205-24

Трансформаторы тока, ТОЛ 10 УТ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
91526-24
05.03.2029
Трансформаторы тока опорные , Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет
91527-24
05.03.2029
Трансформаторы тока проходные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет
91538-24
07.03.2029
Трансформаторы тока шинные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет

Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения трехфазные антирезонансные (серии НТМИА)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЛЕММА"
(RA.RU.314006)
  • НТМИА-6 УХЛ2
  • 2 1 0 2 0 1 0 1
    ОАО "СЗТТ"
    (RA.RU.311453)
  • НТМИА-10 УХЛ2;10000/100;0,5 120
  • НТМИА-6 УХЛ2;6000/100;0,2 75
  • НТМИА-6 УХЛ2;6000/100;0,5 200
  • НТМИА-10 УХЛ2;10000/100;0,2 75
  • НТМИА-10 УХЛ2;10000/100;0,5 200
  • НТМИА-6 УХЛ2;6000/100;0,5 120
  • НТМИА -6 УХЛ2;6000/100;0,5 200
  • НТМИА-6 УХЛ2;6000/100;0,5 75
  • НТМИА-6 УХЛ2;6000/100;0,5/3Р 200
  • НТМИА -10 УХЛ2;10000/100;0,5 200
  • 350 7 311 0 0 350 311 0
    ООО "ЭНЕРГОУЧЁТ"
    (RA.RU.312576)
  • НТМИА -10УХЛ2
  • 1 0 1 0 1 0 1
    ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ"
    (РОСС.RU.0001.310109)
    РСТ
  • НТМИА
  • 1 0 1 0 1 0 1
    ООО "МОСЭНЕРГОТЕСТ"
    (RA.RU.313419)
  • НТМИА-10
  • 1 0 1 0 0 0 0
    ООО ИЦ "ЭНЕРГОРАЗВИТИЕ"
    (RA.RU.312426)
  • НТМИА-10 УХЛ2
  • 1 0 1 0 1 0 1

    Стоимость поверки Трансформаторы напряжения трехфазные антирезонансные (серии НТМИА)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Пермский ЦСМ
    Пермский край
    2657 2657

    Программное обеспечение

    отсутствует.

    Лист № 4 Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку технических данных фотохимическим методом, типографическим способом на титульный лист паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения трехфазным антирезонансным серии НТМИА

    Технические условия ТУ 16-2016 ОГГ.671241.058 ТУ. Трансформаторы напряжения трехфазные антирезонансные серии НТМИА

    ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ

    ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

    Поверка

    Поверка

    осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    - рабочий эталон 2-ого разряда трансформатор напряжения измерительный лабораторный НЛЛ, Государственный реестр СИ № 46942-11;

    - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03);

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на трансформатор (в соответствии с рисунком 1) и в паспорт изделия.


    Изготовитель


    Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
    ИНН 6658017928
    Юридический адрес: 620043, Россия, г. Екатеринбург, Черкасская, 25
    Почтовый адрес: 620043, Россия, г. Екатеринбург, Черкасская, 25
    Телефон: (343) 234-31-04, факс: (343) 212-52-55; Е-mail: cztt@cztt.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
    620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
    Телефон (343) 350-25-83, факс (343) 350-40-81; Е-mail: uraltest@uraltest.ru

    Принцип действия трансформаторов основан на законе электромагнитной индукции. При подключении первичной обмотки трансформатора к сети с синусоидальным напряжением в обмотке возникает ток, который создает синусоидально изменяющийся магнитный поток в магнитопроводе. Поток индуктирует ЭДС в обмотках трансформатора. При подключении к вторичной обмотке нагрузки в этой обмотке возникает вторичный ток и на ее зажимах устанавливается напряжение, пропорциональное первичному.

    Трансформаторы являются трехфазными и состоят из трехфазного трансформатора прямой последовательности и однофазного трансформатора нулевой последовательности.

    Трансформаторы имеют герметичную конструкцию, внутренний объем трансформаторов заполнен трансформаторным маслом и не имеет сообщения с окружающей средой.

    Баки снабжены пробкой для слива масла. Для обеспечения уплотнений разъемных частей трансформаторов применена маслостойкая резина. Для контроля уровня масла на крышке трансформаторов установлен маслоуказатель поплавкового типа.

    Основная вторичная обмотка предназначена для измерения, учета электроэнергии, дополнительная вторичная обмотка - для питания цепей защиты, автоматики, управления, сигнализации и для контроля изоляции сети.

    На опорной поверхности трансформаторов имеются отверстия, служащие для крепления трансформатора.

    На трансформаторе имеется табличка технических данных.

    Структура обозначения трансформаторов приведена в таблице 1.

    Общий вид трансформаторов напряжения серии НТМИА представлен на рисунке 1.

    Таблица 1 - Структура обозначения в описании типа трансформаторов напряжения трехфазных серии НТМИА

    Н Т М И А - Х УХЛ 2 Х / Х Х Х

    Номинальная мощность, В^А

    Класс точности по

    ГОСТ 1983-2015

    Номинальное линейное напряжение на выводах вторичной обмотки, В

    Номинальное линейное напряжение на выводах первичной обмотки, В

    Категория размещения по

    ГОСТ 15150-69

    Климатическое исполнение

    по ГОСТ 15150-69

    Класс напряжения, кВ

    Антирезонансный

    Возможность контроля изоляции сети

    Естественное масляное охлаждение

    Трехфазный

    Трансформатор напряжения

    Внешний вид. Трансформаторы напряжения трехфазные антирезонансные (серии НТМИА), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов напряжения трехфазных антирезонансных серии НТМИА

    Стрелками указаны места нанесения

    поверочного клейма (

    и пломбирования вторичных контактов ( 1 ■         ).

    Программное обеспечение отсутствует.

    Лист № 4 Всего листов 5

    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт

    Трансформатор, шт.

    1

    Эксплуатационные документы, экз.: паспорт руководство по эксплуатации (РЭ)

    1

    1

    Примечание - При поставке партии трансформаторов в один адрес, по согласованию с заказчиком, количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук.


    Таблица 2 - Метрологические характеристики

    Наименование параметров

    Характеристики

    Номинальное напряжение обмоток, В

    • -  первичной

    • -  вторичной основной

    • -  вторичной дополнительной:

    • •  при симметричном режиме работы сети, не более

    • •  при замыкании одной из фаз сети на землю

    от 6000 до 11000 включ.

    от 100 до 230 включ.

    3

    от 90 до 110 включ.

    Класс точности по ГОСТ 1983-2015:

    • -  вторичной основной

    • -  вторичной дополнительной

    Класс точности

    Нагрузка

    0,1; 0,2; 0,5; 1; 3;

    От 1 до 600 включ.

    3;

    3Р; 6Р

    От 1 до 600 включ.

    Нижний предел мощности для диапазона нагрузки I, А

    0

    Примечание - Согласно ГОСТ 1983-2015 для конкретного трансформатора, если одно из значений номинальной нагрузки является стандартным для одного класса точности, то для другого класса точности допускается значение нагрузки, не являющейся стандартным значением.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Полная масса трансформатора, не более, кг

    94

    Масса масла, не более, кг

    20

    Габаритные размеры, мм, не более

    -длина

    482

    -ширина

    от 324 до 328 включ.

    -высота

    от 574 до 578 включ.

    Температура воздуха при эксплуатации, °C

    от -60 до +60 включ.

    Средний срок службы, лет

    30

    Средняя наработка на отказ, ч

    40405
