Номер по Госреестру СИ: 87434-22
87434-22 Трансформаторы напряжения емкостные
(НДКМ-110 УХЛ1)
Назначение средства измерений:
Трансформаторы напряжения емкостные НДКМ-110 УХЛ1 (далее по тексту -трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательОткрытое акционерное общество «Раменский электротехнический завод Энергия» (ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21 Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Изготовитель
Открытое акционерное общество «Раменский электротехнический завод Энергия» (ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21 Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество «Раменский электротехнический завод Энергия» (ОАО «РЭТЗ Энергия»)ИНН 5040010981
Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21 Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Трансформаторы напряжения состоят из конденсаторного делителя напряжения и электромагнитного устройства, в конструкцию которого входят компенсирующий реактор, промежуточный трансформатор и электромагнитное демпфирующее устройство.
Обмотки компенсирующего реактора и промежуточного трансформатора имеют вид многослойных цилиндрических катушек. Обмотки имеют специальные регулировочные витки, позволяющие настраивать трансформаторы напряжения на заданный класс точности.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные НДКМ-110 УХЛ1 зав. № 195, 196, 197, 198, 199, 200, 201, 202, 203, 204, 205, 206.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

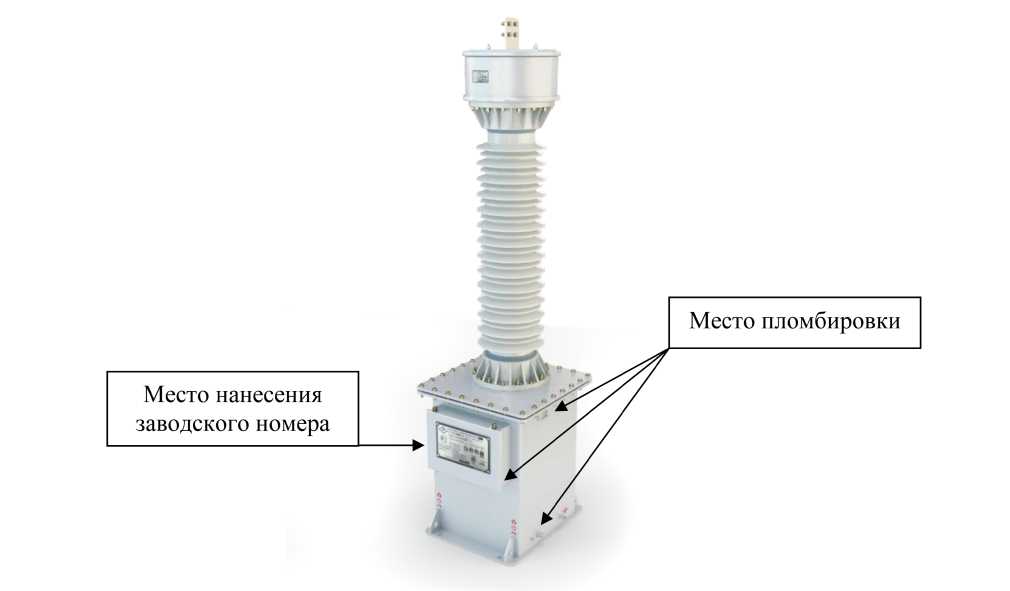

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор напряжения емкостный |
НДКМ-110 УХЛ1 |
1 шт. |
Паспорт |
НДКМ-110 УХЛ1 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки Ui№m, кВ |
110/^3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/V3 |
Номинальная частота Тюм, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
Номинальная мощность основной вторичной обмотки, В\А |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
