Номер по Госреестру СИ: 86744-22
86744-22 Трансформаторы напряжения
(ЗНОМ-110 У1)
Назначение средства измерений:
Трансформаторы напряжения ЗНОМ-110 У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

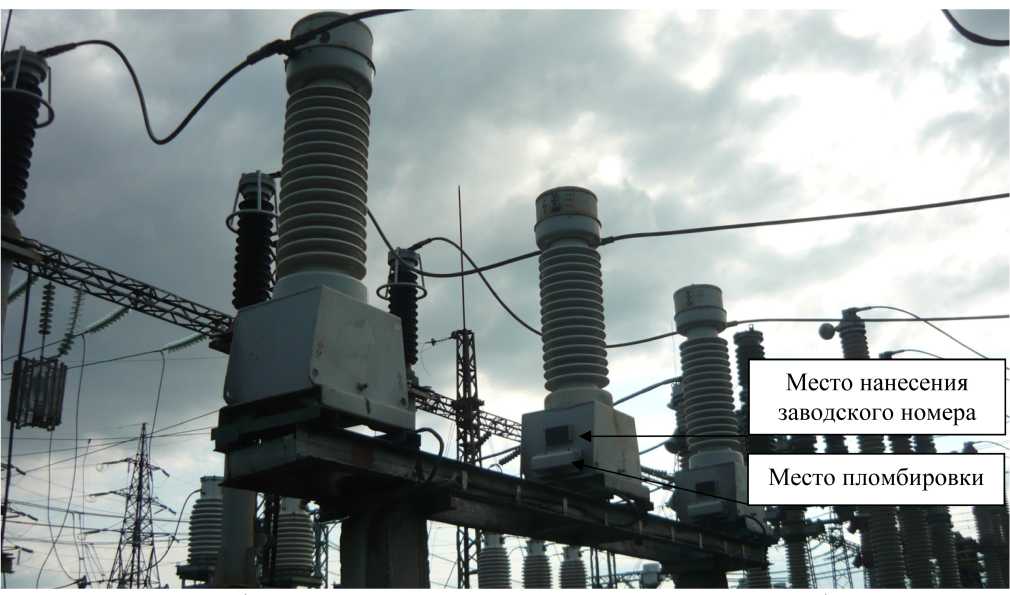

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательОткрытое акционерное общество «Раменский электротехнический завод Энергия»
(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, Россия, Московская обл., г. Раменское, ул. Левашова, д.21
Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Изготовитель
Открытое акционерное общество «Раменский электротехнический завод Энергия»(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, Россия, Московская обл., г. Раменское, ул. Левашова, д.21
Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество «Раменский электротехнический завод Энергия»(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, Россия, Московская обл., г. Раменское, ул. Левашова, д.21
Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в металлическом баке, заполненном трансформаторным маслом. Бак служит основанием для установки фарфорового изолятора. Сбоку на баке размещена маркировочная табличка с указанием технических данных трансформаторов напряжения.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения ЗНОМ-110 У1 зав. № 01, 03, 05.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
места нанесения заводского номера
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор напряжения |
ЗНОМ-110 У1 |
1 шт. |
Паспорт |
ЗНОМ-110 У1 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки UiTOm, кВ |
110/^3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
Номинальная частота Тюм, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2; 0,5 |
Номинальная мощность основной вторичной обмотки, 1ГА |
160; 300 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
