Номер по Госреестру СИ: 80253-20
80253-20 Трансформаторы напряжения емкостные
(НДКМ-220 УХЛ1)
Назначение средства измерений:
Трансформаторы напряжения емкостные НДКМ-220 УХЛ1 (далее по тексту -трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным НДКМ-220 УХЛ1ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Открытое акционерное общество «Раменский электротехнический завод Энергия» (ОАО «РЭТЗ Энергия»)ИНН 5040010981
Адрес: 140105, Россия, Московская обл., г. Раменское, ул. Левашова, д.21 Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
Трансформаторы напряжения состоят из конденсаторного делителя напряжения и электромагнитного устройства, в конструкцию которого входят компенсирующий реактор, промежуточный трансформатор и электромагнитное демпфирующее устройство.
Обмотки компенсирующего реактора и промежуточного трансформатора имеют вид многослойных цилиндрических катушек. Обмотки имеют специальные регулировочные витки, позволяющие настраивать трансформатор на заданный класс точности.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.

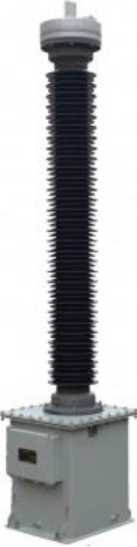

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
277, 278, 279, 280, 281, 282, 283, 284, 285, 286, 287, 288 | |
Номинальное напряжение первичной обмотки Uih<>m, кВ |
220/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\з |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
