Номер по Госреестру СИ: 86682-22
86682-22 Весы
(ШТРИХ-ПРИНТ 6)
Назначение средства измерений:
Весы ШТРИХ-ПРИНТ 6 (далее - весы) предназначены для статического измерения массы товаров с печатанием этикетки.
Внешний вид.
Весы
Рисунок № 1
Внешний вид.
Весы
Рисунок № 2
Внешний вид.
Весы
Рисунок № 3
Внешний вид.
Весы
Рисунок № 4
Внешний вид.
Весы
Рисунок № 5
Программное обеспечение
Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования и после пломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре и защищен пломбой, как показано на рисунке 2.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.
Нормирование метрологических характеристик производится с учетом применения ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SHTRIH-PRINT WM |
Номер версии (идентификационный номер) ПО |
V6.x |
Цифровой идентификатор ПО |
-* |
где х - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО; * - данные недоступны, так как данное ПО после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. |
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами, с нанесенными на них знаками поверки, в местах, показанных на рисунке 2:
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Паспорта и Руководства по эксплуатации, и фотохимическим способом на табличку, закрепленную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в Руководстве по эксплуатации «Весы ШТРИХ-ПРИНТ 6 SM21011.00.000РЭ» (раздел 1 «Назначение изделия»).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8 Телефон (факс): +7(495) 491-78-12
Е-mail: sittek@mail.ru
Правообладатель
Акционерное общество «Штрих-М» (АО «Штрих-М»)Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4
Юридический адрес: 143403, Московская область, г. Красногорск, ул. Речная, д. 8 ИНН 5024046846
Телефон (факс): +7(495) 787-60-90, Факс (495) 787-6099
Е-mail: info@shtrih-m.ru
Изготовители Акционерное общество «Штрих-М» (АО «Штрих-М»)
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4
Юридический адрес: 143403, Московская область, г. Красногорск, ул. Речная, д. 8 ИНН 5024046846
Телефон (факс): +7(495) 787-60-90, Факс (495) 787-6099
Е-mail: info@shtrih-m.ru
Общество с ограниченной ответственностью «НТЦ «Измеритель» (ООО «НТЦ «Измеритель»)
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4 Юридический адрес: 143403, Московская обл., г. Красногорск, ул. Речная, д. 8, ИНН 5024054445
Тел. (495) 787-6090, Факс (495) 787-6099
E-mail: info@shtrih-m.ru
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства, включающего в себя корпус, весоизмерительный тензорезисторный датчик и терминал. В корпусе весов встроено устройство для печати на этикетках, с кассетной заправкой (далее - принтер).
Весы выпускаются в следующих конструктивных исполнениях:
-
- дисплей и клавиатура установлены на передней панели корпуса весов, встроенный принтер (в обозначении весов - индекс Ф1);
-
- дисплей продавца и клавиатура установлены на передней панели корпуса весов, дисплей покупателя встроен в заднюю панель корпуса весов, встроенный принтер (индекс Ф2);
-
- дисплей продавца и клавиатура установлены на передней панели корпуса весов, дисплей покупателя установлен в стойке индикации, крепящейся к корпусу весов, встроенный принтер (индекс М1);
-
- дисплеи продавца и покупателя установлены в стойке индикации, крепящейся к корпусу весов, клавиатура установлена на передней панели корпуса весов, встроенный принтер (индекс М2);
-
- дисплей и кнопочная клавиатура для покупателя закреплены на корпусе весов посредством стойки, клавиатура установлена на передней панели корпуса весов, встроенный принтер (индекс С).
Весы с индексами Ф1 и Ф2 предназначены для предварительной фасовки товара и нанесения этикеток на расфасованный товар, а также для фасовки непосредственно в торговом зале.
Весы с индексами М1 и М2 предназначены для использования в мелких и средних сетях, в розничных магазинах в качестве фасовочных, торговых, прилавочных весов;
Весы с индексом С предназначены для самообслуживания, когда взвешивание и этикетирование весового товара выполняется покупателями самостоятельно.
Общий вид весов конструктивных исполнений показан на рисунке 1, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на рисунке 2.

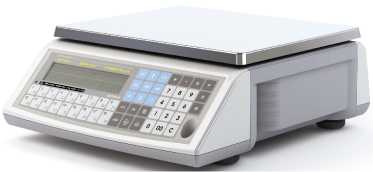

Индекс Ф1

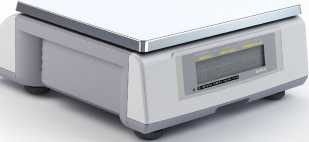

Индекс Ф2

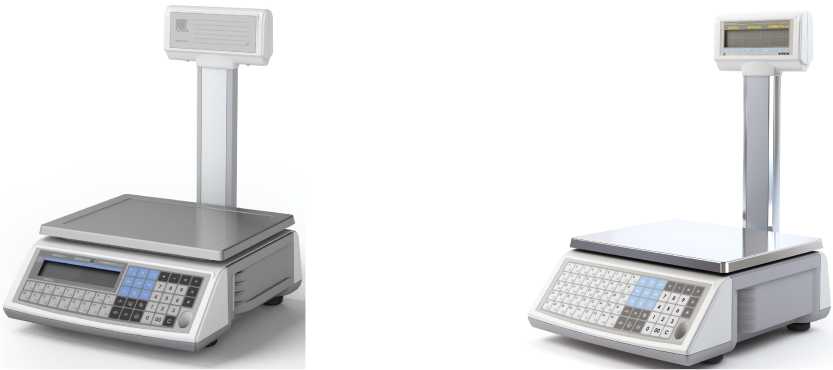

Индекс М1
Индекс М2

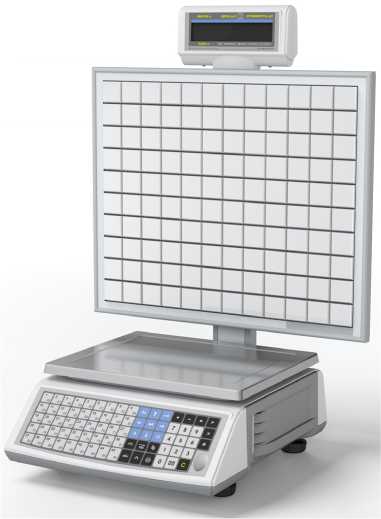

Индекс С
Рисунок 1 - Общий вид весов различных конструктивных исполнений
(вид при снятой платформе ГПУ)

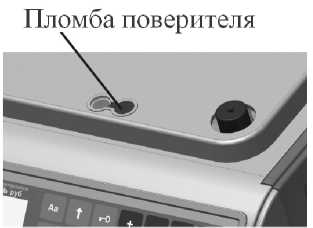

Рисунок 2 - Схема пломбировки весов, обозначение места нанесения знака поверки
Весы изготавливаются двухинтервальными в двух модификациях: - 15-2.5 и 30-5.10, отличающихся значениями максимальной нагрузки (Max) и поверочного интервала (e).
В терминалах весов используются жидкокристаллические дисплеи.
Весы поставляются с интерфейсами RS232, Ethernet, USB, SD-memory Card, Wi-Fi.
Обозначение весов для заказа имеет вид: Весы ШТРИХ-ПРИНТ 6 [1] [2]-[3], где ШТРИХ-ПРИНТ - обозначение типа весов;
-
[1] - индекс конструктивного исполнения: Ф1, Ф2, М1, М2, или С;
-
[2] - значения максимальной нагрузки (Max) весов, кг: 15 или 30;
-
[3] - значения поверочного интервала (e) весов, г: 2.5 или 5.10.
Пример обозначения весов при заказе: Весы ШТРИХ-ПРИНТ 6 М2 15-2.5 (весы ШТРИХ-ПРИНТ 6, дисплеи продавца и покупателя установлены в стойке индикации, крепящейся к корпусу весов, клавиатура установлена на передней панели корпуса весов, встроенный принтер; значение максимальной нагрузки (Max): - до 15 кг, значение поверочного интервала (e) - 2.5 г.).
В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):
-
- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);
-
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):
-
- вычисление стоимости товаров по массе и цене;
-
- вычисление стоимости штучных товаров по количеству и цене за штуку;
-
- суммирование стоимости товаров, включая штучные товары;
-
- программирование цен товаров и вызов их из энергонезависимой памяти весов;
-
- запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);
-
- печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.
На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- условное обозначение весов;
- наименование или товарный знак предприятия-изготовителя;
- номер весов в числовом формате, нанесенный типографским способом, по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
-
- значение максимальной нагрузки (Max ...);
-
- значение минимальной нагрузки (Min ..);
-
- значение поверочного деления (e = .);
-
- значение максимальной выборки массы тары (Т = - .);
-
- знак утверждения типа средства измерений;
-
- особый диапазон рабочих температур;
-
- параметры электрического питания;
-
- год изготовления.
Класс точности по ГОСТ OIML R 76-1-2011 .................................................... средний (III).
Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m), число поверочных интервалов (n) и диапазона выборки массы тары весов (Т-), приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Обозначение модификаций весов |
Min, кг |
Max, кг |
e = d, г |
m, кг |
mpe, г |
n |
Т-, кг |
15-2.5 |
0,04 |
6 |
2 |
от 0,04 до 1 включ. |
±1 |
3000 |
от 0 до 7,5 |
св. 1 до 4 включ. |
±2 | ||||||
св. 4 до 6 включ. |
±3 | ||||||
15 |
5 |
св. 6 до 10 включ. |
±5 |
3000 | |||
св. 10 до 15 включ. |
±7,5 | ||||||
30-5.10 |
0,1 |
15 |
5 |
от 0,1 до 2,5 включ. |
±2,5 |
3000 |
от 0 до 15 |
св. 2,5 до 10 включ. |
±5 | ||||||
св. 10 до 15 включ. |
±7,5 | ||||||
30 |
10 |
св. 15 до 20 включ. |
±10 |
3000 | |||
св. 20 до 30 включ. |
±15 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
Показания индикации массы, кг, не более |
Мах +9е |
Диапазон установки на нуль и слежения за нулём, не более, % от Max |
4 |
Диапазон первоначальной установки нуля, не более, % от Max |
20 |
Технические характеристики весов приведены в таблице 4.
Таблица 4 - Технические характеристики
Особый диапазон рабочих температур, °С |
от плюс 10 до плюс 40 |
Электрическое питание весов от сети переменного тока:
|
от 195,5 до 253 от 49 до 51 |
Потребляемая мощность, В-А, не более |
100 |
Значение вероятности безотказной работы за 2000 ч |
0,92 |
Средний срок службы, лет |
10 |
Значения размеров ГПУ, габаритных размеров и массы весов в зависимости от конструктивного исполнения, представлены в таблице 5.
Таблица 5 - Габаритные размеры и масса весов
Индекс исполнения |
Размеры ГПУ (Д X Ш), мм, не более |
Габаритные размеры весов (Д x Ш x В), мм, не более |
Масса весов, кг, не более |
1 |
2 |
3 |
4 |
Ф1 |
346 x 284 |
359 x 400 x 157 |
9 |
Ф2 |
346 x 284 |
359 x 400 x 157 |
9 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
М1 |
346 х 284 |
359 х 435 х 501 |
10 |
М2 |
346 х 284 |
359 х 435 х 501 |
10 |
С |
346 х 284 |
503 х 437 х 722 |
15,5 |
