Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).

Конструктивно весы состоят из весоизмерительного устройства, включающего в себя корпус, датчик и терминал, и грузоприемного устройства (далее - ГПУ). Весы оснащены лазерным устройством считывания штрих-кода товара (далее - лазерное устройство), отличающихся моделями лазерных устройств (в обозначении весов - индексы А, А1, А2, А3, В, С или С1).

Весы изготавливаются однодиапазонными и двухинтервальными. Весы выпускаются в четырех модификациях, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (e) (обозначаются Штрих ВМ 100 6-1.2; Штрих ВМ 100 6-2; Штрих ВМ 100 15-2.5 или Штрих ВМ 100 15-5).

Для связи с персональным компьютером весы поставляются с интерфейсом:

• - RS-232 (индекс Р);

• - USB (индекс Ю);

• - с двумя интерфейсами: USB и RS-232 (индекс ЮР);

• - без интерфейса (индекс отсутствует).

Общий вид весов конструктивных исполнений показан на рисунке 1 и 2, схема пломбирования от несанкционированного доступа и обозначение места нанесения знака поверки на рисунке 3, 4 и 5

Индекс А

г

Индекс А1

Индекс А2

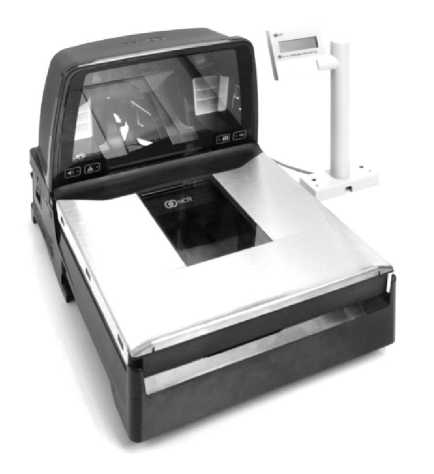

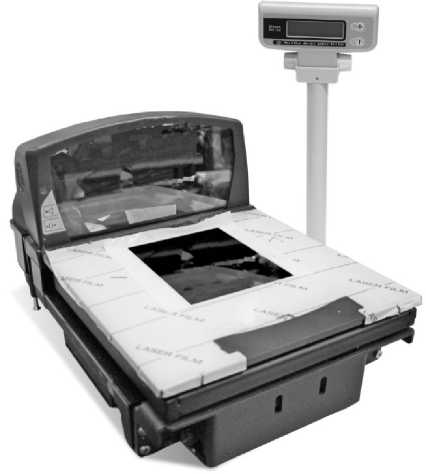

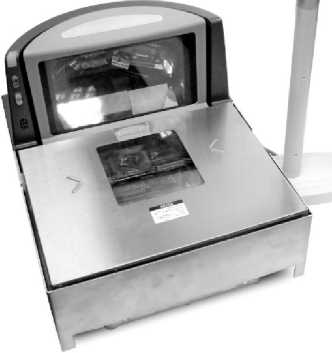

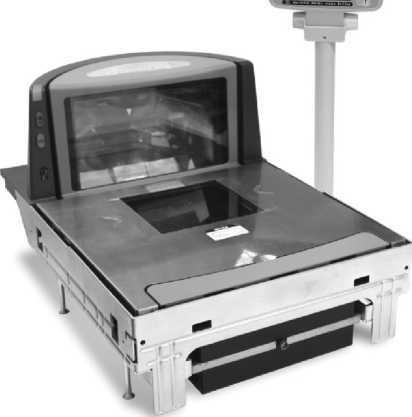

Рисунок 1 - Общий вид весов с индексами А, А1, А2, А3

Индекс А3

Индекс B

Индекс С

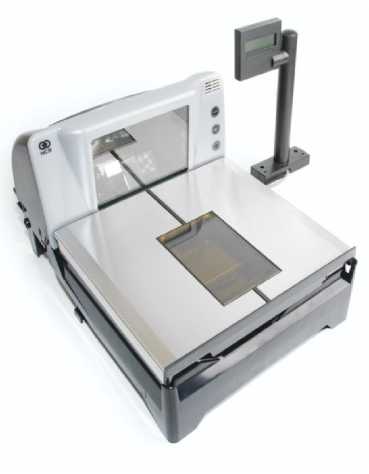

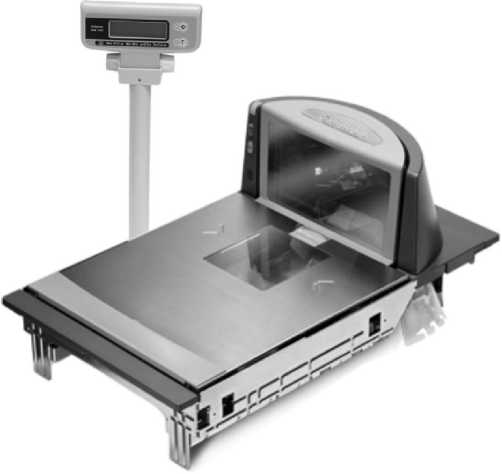

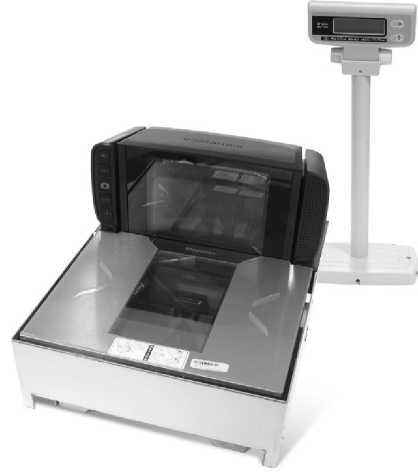

Рисунок 2 - Общий вид весов с индексами В, С и С1

Индекс С1

Индекс А

Индекс А1

Индекс А2

Индекс А3

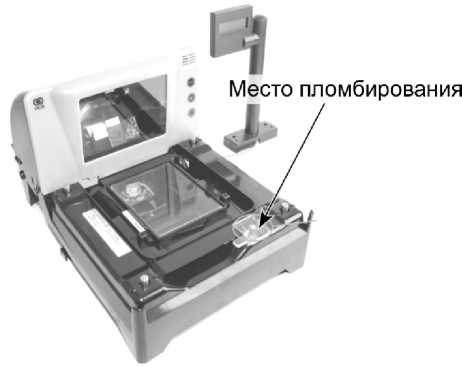

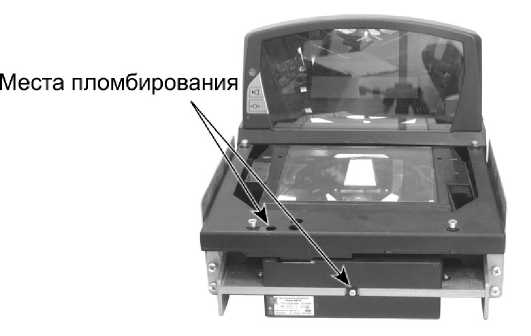

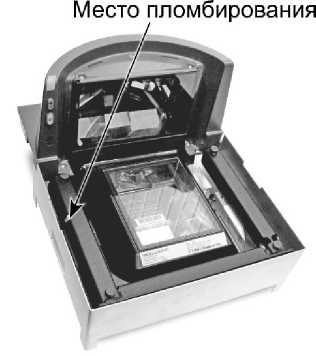

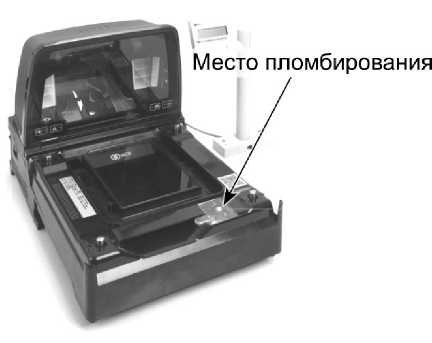

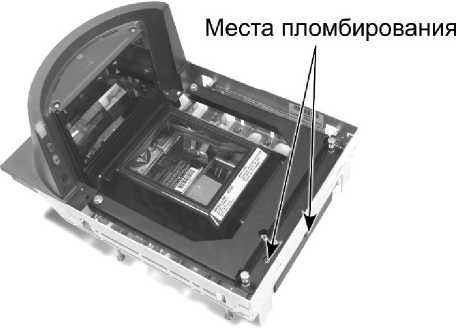

Рисунок 3 - Схема пломбирования весов с индексами А, А1, А2 и А3 от несанкционированного доступа и обозначение места нанесения знака поверки

Индекс В

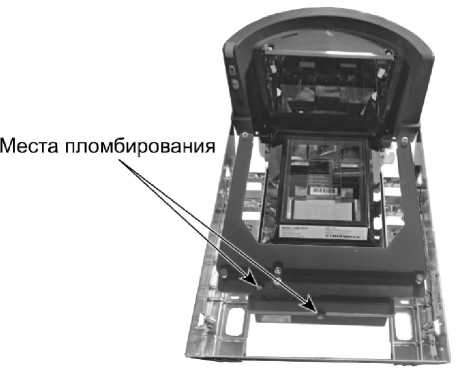

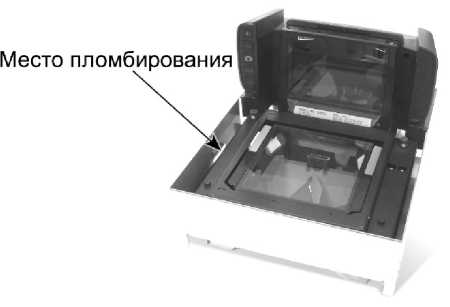

Рисунок 4 - Схема пломбирования весов с индексом В от несанкционированного доступа и обозначение места нанесения знака поверки

Индекс С Индекс С1

Рисунок 5 - Схема пломбирования весов с индексами С и С1 от несанкционированного доступа и обозначение места нанесения знака поверки

Весы изготавливаются однодиапазонными и двухинтервальными в четырех модификациях: - 6-1.2, 6-2; 15-2.5 и 15-5 отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (e).

Для связи с персональным компьютером весы поставляются с интерфейсом:

• - RS-232 (индекс Р);

• - USB (индекс Ю);

• - с двумя интерфейсами: USB и RS-232 (индекс ЮР);

• - без интерфейса (индекс отсутствует).

Обозначение весов для заказа имеет вид:

Весы электронные Штрих ВМ 100[Х] [1] - [2] [3], где Штрих ВМ 100 - обозначение типа весов;

[Х] - индекс модели устройства считывания штрих-кода: А, А1, А2, А3, В, C или С1;

• [1] - значение Мах весов, кг: 6 или 15;

• [2] - значение е весов, г:

• - 2 или 5 - для однодиапазонных весов;

• - 1.2 или 2.5 - для двухинтервальных весов;

• [3] - индекс наличия интерфейса: Р, Ю, ЮР или отсутствие индекса.

Пример обозначения весов при заказе:

Весы электронные Штрих ВМ 100А1 15 - 2.5 ЮР.

(весы электронные Штрих ВМ 100, модель лазерного устройства А1, значение максимальной нагрузки (Max): - до 15 кг, значение поверочного интервала (e) - 2.5 г.).

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• - полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

На корпусе весов и корпусе лазерного устройства прикрепляются таблички, разрушающаяся при удалении, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя;

- класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max ...);

• - значение минимальной нагрузки (Min ..);

• - значение поверочного деления (e = .) и действительной цены деления (d);

• - значение максимальной выборки массы тары (Т = - .);

• - знак утверждения типа средства измерений;

• - особый диапазон рабочих температур;

• - параметры электрического питания;

• -  год изготовления.

Таблица 6 -

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), и диапазона выборки массы тары весов (Т^-), приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические характеристики

Технические характеристики весов приведены в таблице 4.

Таблица 4 - Технические характеристики

Значения габаритных размеров, размеров ГПУ, и массы весов в зависимости от конструктивного исполнения, представлены в таблице 5.

Таблица 5 - Технические характеристики
