Номер по Госреестру СИ: 86452-22
86452-22 Резервуар стальной вертикальный цилиндрический
(РВСП-20000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВСП-20000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)
ИНН 6453009475
Адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134
Телефон/ факс: +7 (8452) 63-33-77
Web-сайт: www.rmk.ru
E-mail: rulon@rmk.ru
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)ИНН 6453009475
Адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134
Телефон/ факс: +7 (8452) 63-33-77
Web-сайт: www.rmk.ru
E-mail: rulon@rmk.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420 Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ruПравообладатель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)ИНН 6453009475
Адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134
Телефон/ факс: +7 (8452) 63-33-77
Web-сайт: www.rmk.ru
E-mail: rulon@rmk.ru
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 20000 м3.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, сферической крыши и алюминиевого понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара.
Резервуар РВСП-20000 с заводским номером 5 расположен по адресу: Республика Башкортостан, Уфимский район, с. Нурлино, ЛПДС «Нурлино», Черкасское НУ АО «Транснефть - Урал».
Общий вид резервуара РВСП-20000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

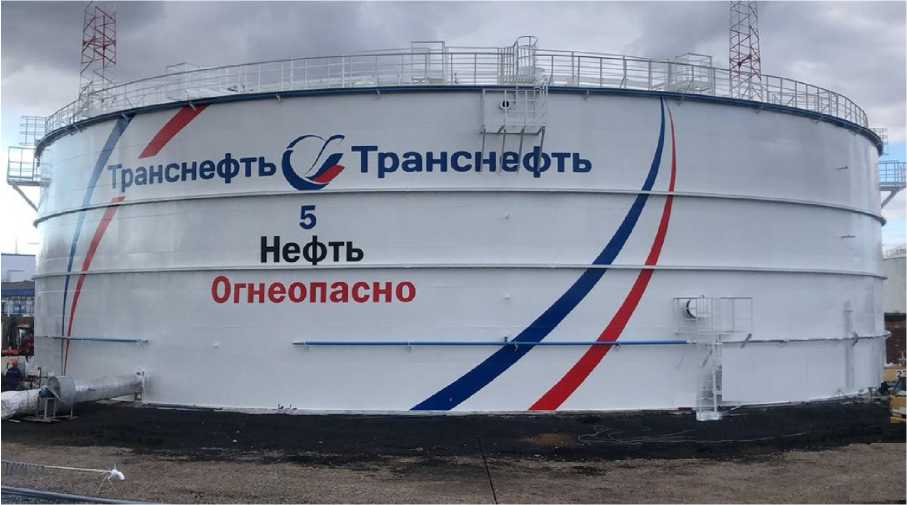

Рисунок 1 - Общий вид резервуара РВСП-20000
Пломбирование резервуара РВСП-20000 не предусмотрено.
Таблица 3-
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический |
РВСП-20000 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
20000 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
50 |
