Номер по Госреестру СИ: 79767-20
79767-20 Резервуары стальные вертикальные цилиндрические
(РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
-
- рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2;
-
- рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
-
- динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63;
-
- нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)ИНН 6453009475
Адрес: 410052, г. Саратов, проспект им 50 лет Октября, д. 134
Телефон: +7 (8452) 63-33-77
E-mail: rulon@rmk.ru
Заявитель
Закрытое акционерное общество «Авиационно-топливная компания»(ЗАО «АТК»)
ИНН 7729689568
Адрес: 119027, г. Москва, аэропорт Внуково, д. 1, стр. 19
Телефон: + 7 (495) 436-29-18
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)Адрес: 443125, Россия, Самарская обл., г. Самара, ул. Губанова, 20а
Почтовый адрес: 443076, г. Самара, ул. Партизанская, 173 Телефон: +7 (846)2791166
Е-mail: prot@metrolog-samara.ru
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-5000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические РВС-5000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров -наземная.
Резервуары стальные вертикальные цилиндрические РВС-5000 с заводскими номерами 401, 402, 403, 404 расположены на территории ЗАО «Авиационно-топливная компания», г. Москва, Заводское шоссе, д. 2.

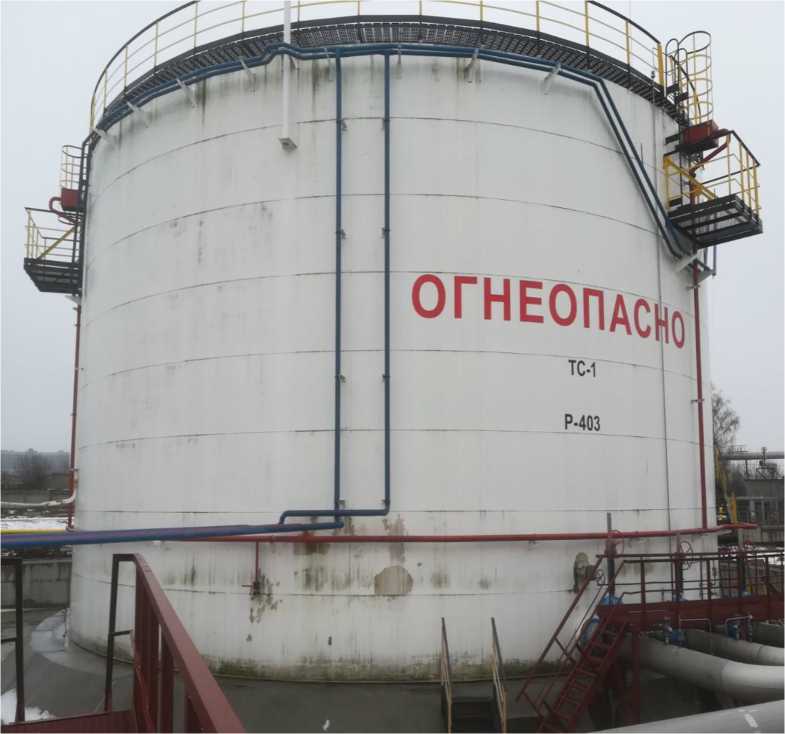

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-5000
Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.
Метрологические и основные технические характеристики
резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
5000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, оС |
от -40 до +50 |
Средний срок службы, лет, не менее |
30 |
