Номер по Госреестру СИ: 80453-20
80453-20 Резервуары стальные горизонтальные цилиндрические
(РГС-75)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-75 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуютНормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-75Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
ПоверкаОсуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);
-
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ШЦ -1-150-0,1 (регистрационный № 260-05);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)ИНН 6453009475
Адрес: 410052, г. Саратов, пр-т 50 лет Октября, д. 134
Телефон: +7 (8452) 63-33-77
Факс: +7 (8452) 35-31-38
E-mail: rulon@rmk.ru
Заявитель
Общество с ограниченной ответственностью «РН-Морской терминал Архангельск» (ООО «РН-Морской терминал Архангельск»)ИНН 2921009226
Адрес: 163530, Архангельская обл., Приморский р-он, п. Талаги, д. 30
Телефон: +7 (8182) 217-330
Факс: +7 (8182) 217-317
E-mail: info@rosneft-anp.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные горизонтальные цилиндрические РГС-75 представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-75 зав.№№ 1, 2, 3 расположены: Архангельская обл., Приморский р-он, п. Талаги, 30, ООО «РН-Морской терминал Архангельск».

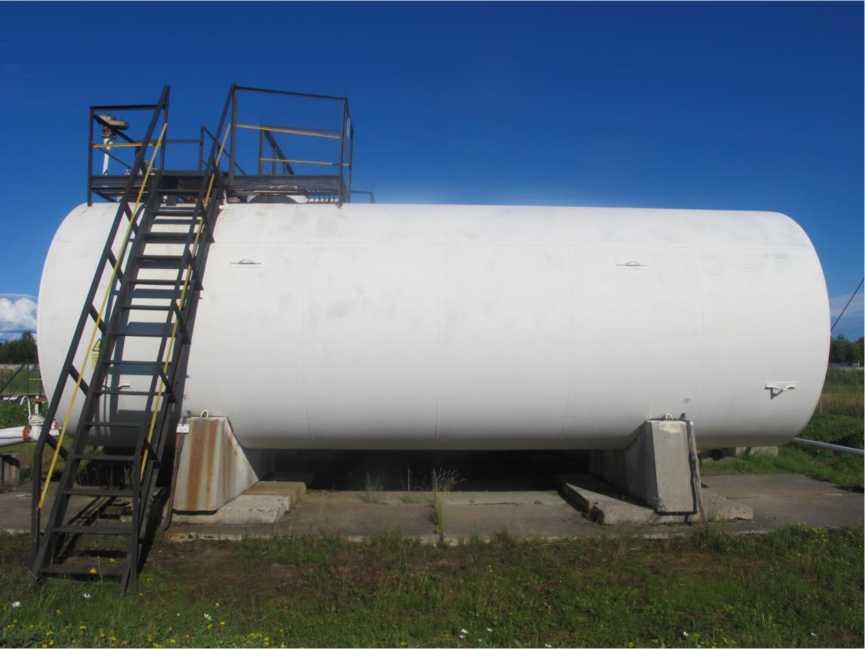

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-75 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-75
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-75 не предусмотрено.
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
75 |
Пределы допускаемой относительной погрешности определения вместимости резервуара от 12 до 75 м3, при геометрическом методе, % |
± 0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
