Наименование

Обозначение

Количество

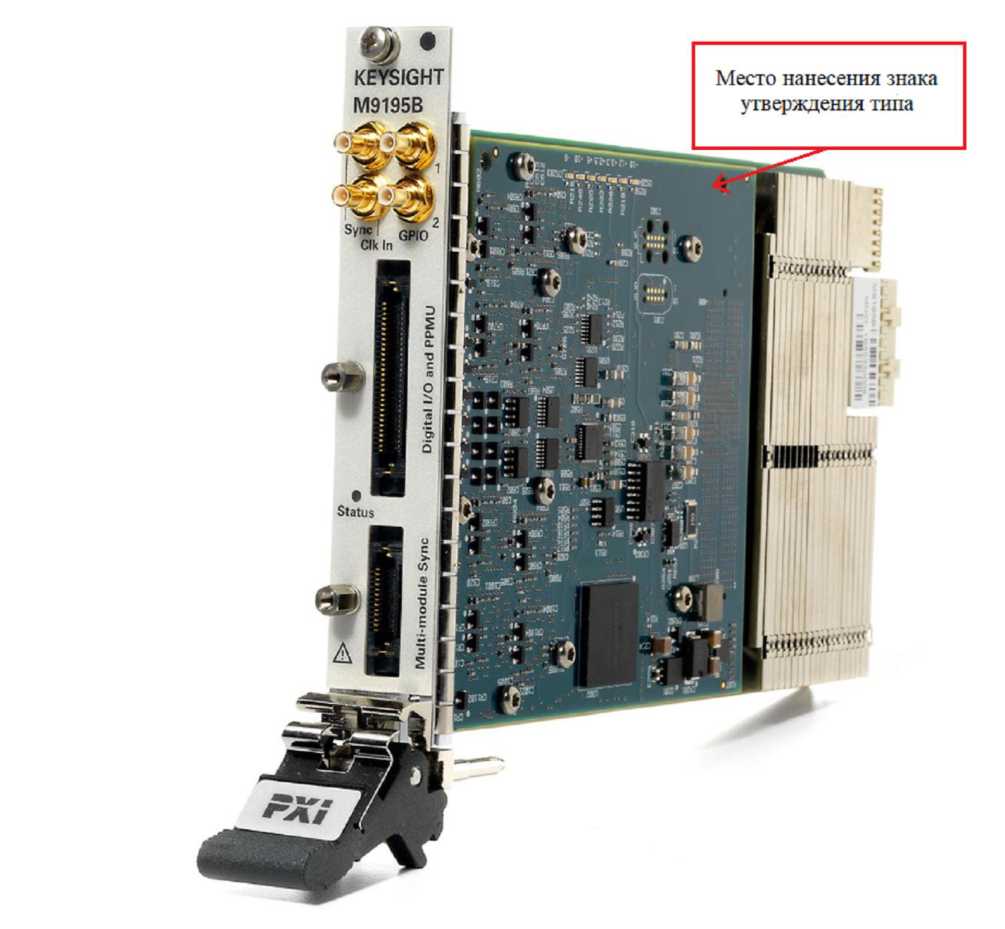

Генератор-анализатор цифровых модульный

M9195B

1 шт.

Опции

SR1,

SR2

по заказу

Компакт-диск с документацией и программным обеспечением

1 шт.

Руководство по эксплуатации

1 экз.

Наименование характеристики

Значение

Г енерация тестовых сигналов

Максимальная частота следования

опция SR1

125

импульсов, МГц

опция SR2

250

Пределы допускаемой относительной погрешности частоты следования импульсов

±25-10^-6

Устанавливаемые логические уровни напряжения

«высокий» «низкий»

Диапазон установки уровня напряжения, В

от -1,5 до 6,5

Разрешение установки уровня постоянного напряжения, мкВ

152

Пределы допускаемой абсолютной погрешности установки уровня постоянного напряжения, мВ

±25

Время нарастания/спада импульсов от 20 % до 80 % (при напряжении 1 В, сопротивлении 50 Ом), пс, не более

900

Логический анализ сигналов

Устанавливаемые логические пороги срабатывания

«высокий» «низкий»

Диапазон установки уровней срабатывания, В

от -1,5 до 6,5

Разрешение установки уровня срабатывания, мкВ

152

Пределы допускаемой абсолютной погрешности установки уровня срабатывания, мВ

±25

Каналы высокого напряжения

Диапазон установки уровней напряжения, В

от 0 до 13

Разрешение установки уровня постоянного напряжения, мкВ

305

Пределы допускаемой абсолютной погрешности установки уровня постоянного напряжения, мВ

±40

Режим воспроизведения/измерения напряжения постоянного тока (PPMU)

Диапазон воспроизведения и измерений напряжения постоянного тока, В

от -2,0 до 6,5

Разрешение воспроизведения и измерений напряжения постоянного тока, мкВ

152

Максимальный ток в диапазоне напряжений, мА: от -2 до 6,5 В от -2 до 6,0 В

от -2 до 5,75 В

4

25

40

Пределы допускаемой абсолютной погрешности воспроизведения и измерений напряжения, мВ

±10 ¹⁾²⁾

Режим воспроизведения/измерения силы постоянного тока (PPMU)

Диапазон воспроизведения силы постоянного тока, мА

±40

Диапазон измерений силы постоянного тока, мА

±40

Разрешение силы постоянного тока при пределе воспроизведения, нА:

± 2 мкА

0,122

± 10 мкА

0,610

± 100 мкА

6,1

± 1 мА

61

± 40 мА

2440

Пределы допускаемой абсолютной погрешности

±0,014 ³⁾⁴⁾⁵⁾

воспроизведения и измерений силы постоянного тока, А

¹⁾ Для воспроизведения: При автокорректировке и изменении внешней температуры не

более ±5 °C. Терминал Ground sense заземлен.

²⁾ Для измерения: При автокорректировке с усреднением по одному циклу частоты сети

питания в точке подключения sense терминала и при изменении внешней температуры не

более ±5 °C. Терминал Ground sense заземлен.

³⁾ Для воспроизведения: При автокорректировке и изменении внешней температуры не

более ±5 °C. Терминал Remote sense отсоединен.

⁴⁾Для измерения: При автокорректировке с усреднением по одному циклу частоты сети

питания в точке подключения sense терминала и при изменении внешней температуры не

более ±5 °C. Терминал Remote sense отсоединен.

⁵⁾ I - воспроизводимое/измеренное значение силы тока.

Наименование характеристики

Значение

Потребляемая мощность от шины PCI Express, Вт, не более

53

Габаритные размеры (глубина ^х ширина ^х высота), мм, не более

210^х20^х130

Масса, кг, не более

0,490

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %

от +18 до +28

от 30 до 70

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность при температуре не более 25 °С, %, не более

от 0 до +40

90
