Номер по Госреестру СИ: 80220-20
80220-20 Источники питания постоянного тока
(U8001A, U8002A)
Назначение средства измерений:
Источники питания постоянного тока U8001A, U8002A (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на лицевую панель источников способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока U8001A, U8002AГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-071-20 «ГСИ. Источники питания постоянного тока U8001A, U8002A. Методика поверки», утвержденному ООО «ИЦРМ» 09.04.2020 г.
Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 77012-19); катушки электрического сопротивления измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58); микровольтметр В3-57 (регистрационный номер в Федеральном информационном фонде № 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса и (или) свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
Web-сайт: http://www.keysight.eom/main/home.j spx?lc=rus&cc=RU
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
По принципу действия источники относятся к непрограммируемым линейным источникам питания и формируют на выходе из напряжения сети питания регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на жидкокристаллическом дисплее с подсветкой.
Источники выпускаются в двух модификациях: U8001A и U8002A, отличающихся между собой значениями выходного тока.
Источники снабжены защитой от перегрузки и короткого замыкания на выходе. Основные узлы источников: понижающий трансформатор, выпрямитель, фильтр, стабилизатор, дисплей.
Конструктивно источники выполнены в виде моноблока.
На передней панели расположены: кнопка включения/выключения, дисплей, кнопки управления, поворотный регулятор выходных напряжения и силы тока, выходные клеммы.
На задней панели расположены: вентилятор охлаждения, разъем сети питания, предохранитель.
На левой боковой панели корпуса размещена ручка для переноски
Общий вид источников представлен на рисунках 1 - 3. Обозначение места нанесения знака поверки представлено на рисунке 1.
Пломбирование источников питания постоянного тока U8001A, U8002A не предусмотрено.
0
Место нанесения знака поверки
Рисунок 1 - Общий вид источников питания постоянного тока U8001A

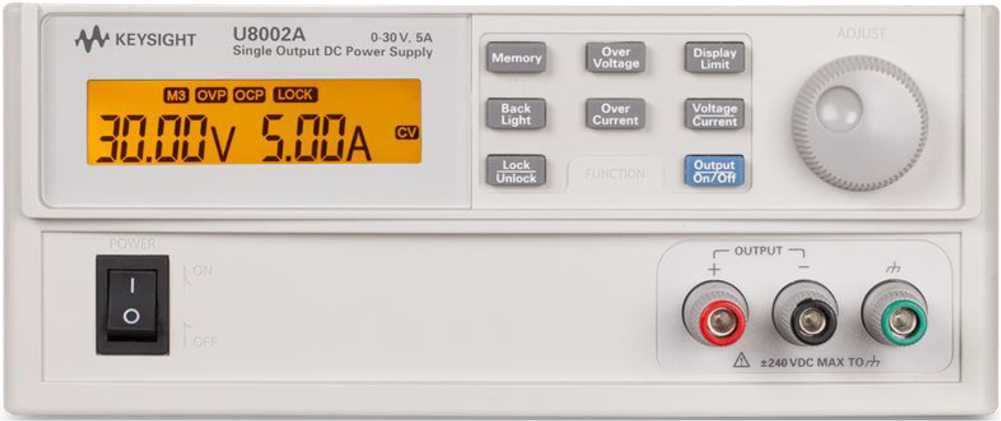

Рисунок 2 - Общий вид источников питания постоянного тока U8002A
ccr.keysight® keysight.com
PARTS INSIDE REFER SERVICING TO SERVICE TRAINED PERSONNEL FOR CONTINUED FIRE PROTECTION USE SPECIFIED -LINE FUSE
KCC-REM ATi WC8PS
WARNING
NO OPERATOR SERVICEABLE
KEYSIGHT
III IIIII III II III Illi II II
IIIIIUIIIIIIIIHIIH.il

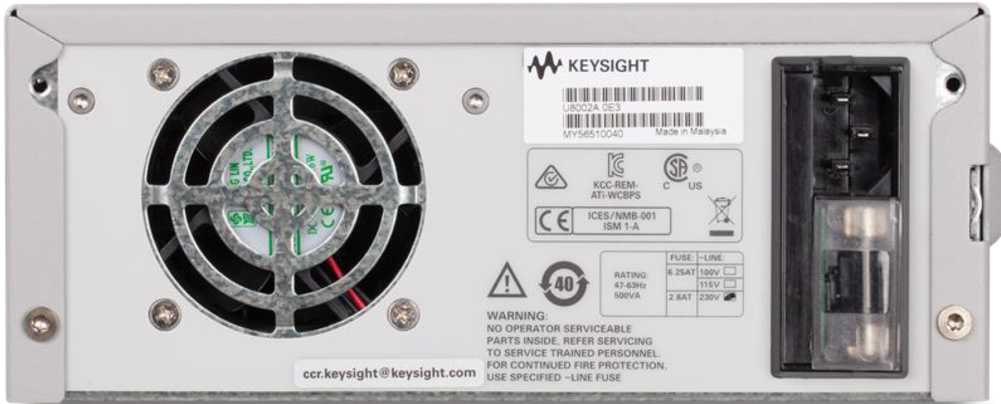

Рисунок 3 - Общий вид источников питания постоянного тока U8002A, U8002A. Вид сзади.
Программное обеспечение отсутствует.
Таблица 1 - Выходные параметры источников U8001A (метрологические характеристики)
Максимальное выходное напряжение постоянного тока, В |
Разрешение (единица младшего разряда (е.м.р.)) по напряжению постоянного тока, В |
Максимальная выходная сила постоянного тока, А |
Разрешение (единица младшего разряда (е.м.р.)) по силе постоянного тока, А |
30 |
0,01 |
3 |
0,01 |
Таблица 2 - Выходные параметры источников U8002A (метрологические характеристики)
Максимальное выходное напряжение постоянного тока, В |
Разрешение (единица младшего разряда (е.м.р.)) по напряжению постоянного тока, В |
Максимальная выходная сила постоянного тока, А |
Разрешение (единица младшего разряда (е.м.р.)) по силе постоянного тока, А |
30 |
0,01 |
5 |
0,01 |
Таблица 3 - Метрологические характеристики источников U8001A, U8002A в режиме стабилизации напряжения
Пределы допускаемой основной абсолютной погрешности воспроизведения / измерений напряжения постоянного тока, В |
Нестабильность выходного напряжения постоянного тока, В |
Уровень пульсаций выходного напряжения постоянного тока, мВ, не более | |
при изменении напряжения питания на ±10 % от номинального |
при изменении тока нагрузки от 1макс до 0,1^1макс | ||
±(0,0035^U+0,02) / ±(0,0035/U+0,02) |
±(0,0001-U+0,002) |
±(0,0001-U+0,002) |
1 |
Примечания
1макс - максимальная сила постоянного тока на выходе источника, А;
U - воспроизводимое/измеренное значение напряжения постоянного тока, В
Таблица 4 - Метрологические характеристики источников U8001A, U8002A в режиме стабилизации силы тока
Пределы допускаемой основной абсолютной погрешности воспроизведения / измерений силы постоянного тока, А |
Нестабильность выходной силы постоянного тока, А |
Уровень пульсаций выходной силы постоянного тока, мА, не более | |
при изменении напряжения питания на ±10 % от номинального |
при изменении напряжения на нагрузке от имакс до 0,1 •имакс | ||
±(0,0035-1+0,02) / ±(0,0035-1+0,02) |
±(0,0002-1+0,002) |
±(0,0002-1+0,002) |
3 |
Примечания
имакс - максимальное напряжение постоянного тока на выходе источника, В; I - воспроизводимое/измеренное значение силы постоянного тока, А
Таблица 5 - Температурные коэффициенты
Модификация |
Температурный коэффициент, /°С | |
В режиме стабилизации напряжения |
В режиме стабилизации силы тока | |
U8001A |
0,0001 |
0,00038 |
U8002A |
0,0003 |
Таблица 6 - Общие технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 90 до 110; от 103,5 до 126,5; от 207 до 253 от 47 до 63 |
Габаритные размеры (длинахширинахвысота), мм |
394,3x212,3x88,1 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Масса, кг:
|
|
Нормальные условия измерений:
|
от +20 до +30 до 80 |
Рабочие условия измерений:
|
от 0 до +40 до 80 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
10 000 |
