Сведения о средстве измерений: 81132-20 Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V

Номер по Госреестру СИ: 81132-20
81132-20 Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V
( )

Назначение средства измерений:
Наборы мер коэффициентов передачи и отражения 85059A, 85059B, 85059V (далее -наборы мер) предназначены для хранения и передачи единицы волнового сопротивления в коаксиальном тракте 1 мм.

сертификация программного обеспечения
Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V, http://oei-analitika.ru рисунок № 1
Внешний вид.
Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V
Рисунок № 1
Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V, http://oei-analitika.ru рисунок № 2
Внешний вид.
Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V
Рисунок № 2
Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V, http://oei-analitika.ru рисунок № 3
Внешний вид.
Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V
Рисунок № 3
Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V, http://oei-analitika.ru рисунок № 4
Внешний вид.
Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V
Рисунок № 4
Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V, http://oei-analitika.ru рисунок № 5
Внешний вид.
Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V
Рисунок № 5
Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V, http://oei-analitika.ru рисунок № 6
Внешний вид.
Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V
Рисунок № 6

Общие сведения

Дата публикации - 16.03.2021
Срок свидетельства - 31.12.2025
Номер записи - 180422
ID в реестре СИ - 1386716
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Компания "Keysight Technologies Malaysia Sdn. Bhd"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2461 от 2020.12.31 Об утверждении типа средств измерений

Наличие аналогов СИ: Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Keysight Technologies Malaysia Sdn. Bhd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79866-20
27.11.2025
Генераторы сигналов произвольной формы, 33600A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80250-20
23.12.2025
Мультиметры цифровые с системой сбора данных и коммутации , DAQ970A, DAQ973A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год
80249-20
23.12.2025
Осциллографы модульные , U2701A, U2702A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год
80220-20
23.12.2025
Источники питания постоянного тока, U8001A, U8002A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80219-20
23.12.2025
Источники питания постоянного тока, E3620A, E3630A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80218-20
23.12.2025
Мультиметры цифровые модульные , U2741A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80217-20
23.12.2025
Источники питания постоянного тока, E3630
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80216-20
23.12.2025
Источники питания постоянного тока, E3640
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
61023-20
23.12.2025
Осциллографы цифровые, DSO-X 3000T, MSO-X 3000T
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год
81132-20
31.12.2025
Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V,
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год
81408-21
30.03.2026
Источники питания постоянного тока E4360, E4360
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
83472-21
26.10.2026
Источники питания модульные, U2722A, U2723A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
83473-21
26.10.2026
Мультиметры цифровые серии, U1270
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
85017-22
30.03.2027
Генераторы-анализаторы цифровых сигналов модульные, M9195B
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год

Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки

Стоимость 200 руб. или по подписке

Кто поверяет Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2

    Стоимость поверки Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V ( )

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится в верхнем левом углу руководства по эксплуатации наборов мер коэффициентов передачи и отражения 85059A, 85059B, 85059V типографским или компьютерным способом и на верхнюю крышку футляра наборов мер в виде наклейки.

    Лист № 17 Всего листов 20

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Наборы мер коэффициентов передачи и отражения 85059A, 85059B, 85059V. Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к наборам мер коэффициентов передачи и отражения

    ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц» Техническая документация изготовителя.

    Поверка

    Поверка осуществляется в соответствии с документом 651-20-003 МП «ГСИ. Наборы мер коэффициентов передачи и отражения 85059A, 85059B, 85059V. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 26 февраля 2020 г.

    Основные средства поверки:

    - государственный вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,002 до 1 в диапазоне частот от 0,05 до 65ТГц по ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц»;

    - государственный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,006 до 1 в диапазоне частот от 33 до 170 ГГц в волноводных трактах (3.1.ZZT.0148.2015): пределы погрешности измерения модуля коэффициента отражения S11 ± (0,006 + 0,014|S11| + 0,017|S11|2);

    • - мультиметр цифровой 34405А, регистрационный номер 47885-11 в Федеральном информационном фонде;

    • - измеритель крутящего момента силы цифровой SRTT, регистрационный номер 4267209 в Федеральном информационном фонде;

    • - микроскоп сканирующий интерференционный белого света Zygo NewView 6200, регистрационный номер 44714-10 в Федеральном информационном.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых наборов мер с требуемой точностью.

    Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.


    Изготовитель

    Компания «Keysight Technologies Inc.», США Адрес: 1400 Fountaingrove Pkwy Santa Rosa, CA 95403-1799 USA Телефон (факс): +1800-888 848 (+1800-801 664)
    Web-сайт: www.keysight.com
    E-mail: tm_ap@keysight.com

    Заявитель

    Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
    (ООО «Кейсайт Текнолоджиз»)
    ИНН 7705556495
    Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3
    Телефон (факс): +7 495 797 3900; +7 495 797 3901
    Web-сайт: http://www.keysight.com
    E-mail: tmo_russia@keysight.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
    Телефон (факс): 8 (495) 526 6300
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Наборы мер состоят из мер волнового сопротивления цепей с распределенными параметрами: короткое замыкание (КЗ), холостой ход (ХХ), согласованная нагрузка (СН) (R=50 Ом), короткое замыкание со смещением (КЗ со смещением), переходов измерительных, согласованной линии передачи с воздушным диэлектриком, рассогласованной линии передачи с воздушным диэлектриком, меры ослабления и фазового сдвига. В состав наборов входят также ключ с нормированным усилием затяжки, поддерживающий ключ. Комплектность набора зависит от его модификации. Набор помещен в футляр, предохраняющий меры от повреждения.

    Принцип действия мер основан на нормированном отражении падающей СВЧ мощности. Меры ХХ, СН, КЗ со смещением представляют собой двухполюсник - однородный участок коаксиального волновода, нагруженный на отражающий (для ХХ, КЗ со смещением) или поглощающий элемент (для СН). В качестве отражающего элемента в мерах КЗ использована проводящая плоскость, в мерах ХХ - диэлектрическая опора. В качестве поглощающего элемента СН использован СВЧ резистор с номинальным значением сопротивления 50 Ом.

    Принцип действия переходов измерительных основан на трансформировании структуры электромагнитного поля в одинаковые или различные по типу соединителя коаксиальные волноводы.

    Принцип действия, согласованной и рассогласованной линий передачи основан на постоянном нормированном поглощении и отражении проходящей СВЧ мощности. Согласованная и рассогласованная линии передачи представляют собой четырёхполюсники. Значения коэффициента отражения, фазы и коэффициента передачи линий определяются геометрическими размерами и длиной однородных и неоднородных участком коаксиального волновода.

    Принцип действия меры ослабления и фазового сдвига основан на нормированном поглощении и отражении проходящей СВЧ мощности, а также на нормированном значении сдвига фаз. Значения ослабления, коэффициента отражения и фазы коэффициента передачи определяются параметрами диэлектрических опорных шайб, длиной однородных участков коаксиального волновода и ослаблением резистивных поглотителей.

    Общий вид наборов мер коэффициентов передачи и отражения 85059A, 85059B, 85059V, приведен на рисунках 1 - 6.

    Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V ( ), http://oei-analitika.ru

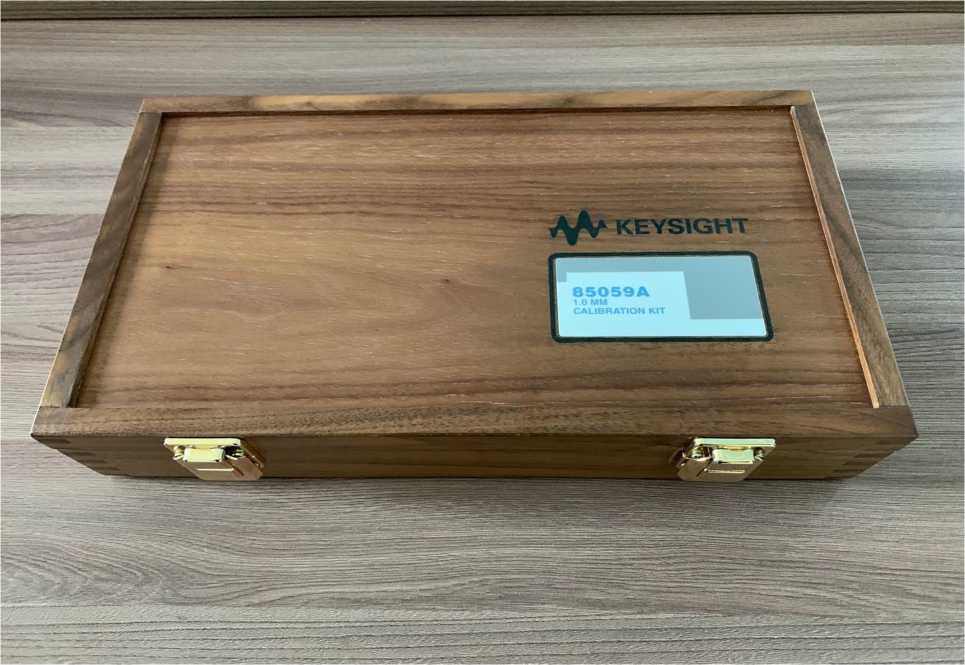

    Рисунок 1 - Набор мер коэффициентов передачи и отражения 85059A. Общий вид в закрытом футляре

    Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V ( ), http://oei-analitika.ru

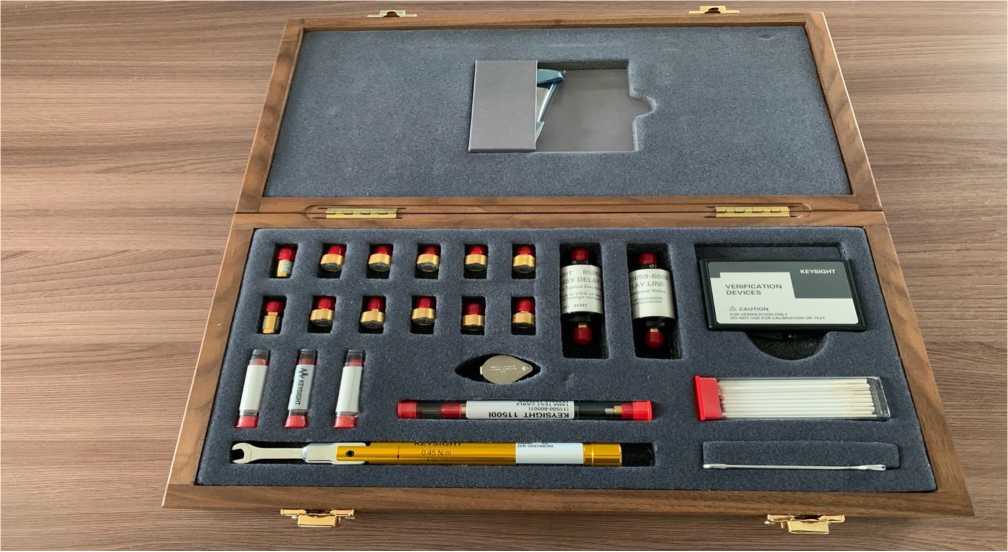

    Рисунок 2 - Набор мер коэффициентов передачи и отражения 85059A. Общий вид в открытом футляре

    Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V ( ), http://oei-analitika.ru

    Рисунок 3 - Набор мер коэффициентов передачи и отражения 85059B. Общий вид в

    закрытом футляре

    Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V ( ), http://oei-analitika.ru

    Рисунок 4 - Набор мер коэффициентов передачи и отражения 85059B. Общий вид в открытом футляре

    Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V ( ), http://oei-analitika.ru

    Рисунок 5 - Набор мер коэффициентов передачи и отражения 85059V. Общий вид в закрытом футляре

    Внешний вид. Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V ( ), http://oei-analitika.ru

    Рисунок 6 - Набор мер коэффициентов передачи и отражения 85059V. Общий вид в открытом футляре

    Конструкция набора мер не предусматривает пломбирования.

    Программное обеспечение отсутствует.


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Набор мер 85059А, в составе:

    • - мера волнового сопротивления «Холостой ход» с разъемом вилка - 1 шт.;

    • - мера волнового сопротивления «Холостой ход» с разъемом розетка - 1 шт.;

    • -  мера волнового сопротивления «Согласованная нагрузка» с разъемом вилка - 1 шт.;

    • -  мера волнового сопротивления «Согласованная нагрузка» с разъемом розетка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 1» с разъемом вилка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 1» с разъемом розетка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 2» с разъемом вилка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 2» с разъемом розетка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 3» с разъемом вилка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 3» с разъемом розетка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 4» с разъемом вилка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 4» с разъемом розетка - 1 шт.;

    • -  мера волнового сопротивления «Согласованная линия» -1 шт.;

    • -  мера волнового сопротивления «Рассогласованная линия» -1 шт.;

    • -  «Мера ослабления и фазового сдвига» - 2 шт;

    • -  переход измерительный в коаксиальном тракте 1мм с разъемами вилка - вилка - 1 шт.;

    • -  переход измерительный в коаксиальном тракте 1мм с разъемами вилка - розетка - 1 шт.;

    • -  переход измерительный в коаксиальном тракте 1мм с разъемами розетка - розетка - 1 шт.;

    • -  кабель измерительный в коаксиальном тракте 1мм с разъемами розетка - розетка, длина 8,8 см - 1 шт.;

    • - тарированный ключ 6 мм - 1 шт.;

    • - трубный (удерживающий) ключ 6 мм - 1 шт.;

    • - футляр - 1 шт.

    1 компл.

    Наименование

    Обозначение

    Количество

    Набор мер 85059B, в составе:

    • - мера волнового сопротивления «Холостой ход» с разъемом вилка - 1 шт.;

    • - мера волнового сопротивления «Холостой ход» с разъемом розетка - 1 шт.;

    • -  мера волнового сопротивления «Согласованная нагрузка» с разъемом вилка - 1 шт.;

    • -  мера волнового сопротивления «Согласованная нагрузка» с разъемом розетка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 1» с разъемом вилка - 1 шт.;

    • -  мера волнового сопротивления «Короткое замыкание 1» с разъемом розетка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 2» с разъемом вилка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 2» с разъемом розетка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 3» с разъемом вилка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 3» с разъемом розетка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 4» с разъемом вилка - 1 шт.;

    • - мера волнового сопротивления «Короткое замыкание 4» с разъемом розетка - 1 шт.;

    • -  переход измерительный в коаксиальном тракте 1мм с разъемами вилка - вилка - 1 шт.;

    • -  переход измерительный в коаксиальном тракте 1мм с разъемами вилка - розетка - 1 шт.;

    • -  переход измерительный в коаксиальном тракте 1мм с разъемами розетка - розетка - 1 шт.;

    • - тарированный ключ 6 мм - 1 шт.;

    • - тарированный ключ 14 мм - 1 шт.;

    • - трубный (удерживающий) ключ 6 мм - 1 шт.;

    • -  стекло увеличительное - 1 шт.;

    • - футляр - 1 шт.

    Набор мер 85059V, в составе:

    • -  мера волнового сопротивления «Согласованная линия» -1 шт.;

    • -  мера волнового сопротивления «Рассогласованная линия» - 1 шт.;

    • -  футляр - 1 шт.

    1 компл.

    1 компл.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    651-20-003

    МП

    1 экз.


    Таблица 1 - Метрологические характеристики наборов мер волнового сопротивления 85059А

    Наименование характеристики

    Значение

    Тип коаксиальных соединителей мер по

    стандарту IEEE 287-2007

    1 мм вилка, 1 мм розетка

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Согласованная нагрузка» в

    диапазоне частот, не более

    от 0 до 14 ГГц включ.

    -30

    0,032

    св. 14 до 18 ГГц включ.

    -30

    0,032

    св. 18 до 40 ГГц включ.

    -26

    0,050

    св. 40 до 50 ГГц включ.

    -24

    0,063

    св. 50 до 120 ГГц включ.

    -5

    0,562

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Холостой ход» в диапазоне

    частот, не менее

    от 0 до 18 ГГц включ.

    -0,05

    0,995

    св. 18 до 50 ГГц включ.

    -0,12

    0,987

    св. 50 до 75 ГГц включ.

    -0,12

    0,987

    св. 75 до 100 ГГц включ.

    -0,14

    0,985

    св. 100 до 120 ГГц включ.

    -0,14

    0,985

    Пределы допускаемого отклонения фазы

    Вилка

    Розетка

    ККО1) от номинального значения для

    мер «Холостой ход» в диапазоне частот,

    градус

    от 0 до 18 ГГц включ.

    ±2

    ±3

    св. 18 до 50 ГГц включ.

    ±3

    ±4

    св. 50 до 75 ГГц включ.

    ±7

    ±7

    св. 75 до 100 ГГц включ.

    ±8

    ±8

    св. 100 до 120 ГГц включ.

    ±8

    ±8

    Наименование характеристики

    Значение

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Короткое замыкание 1» в диапазоне частот, не менее

    от 0 до 5 ГГц включ.

    -0,05

    0,995

    св. 5 до 20 ГГц включ.

    -0,10

    0,989

    св. 20 до 30 ГГц включ.

    -0,10

    0,989

    св. 30 до 50 ГГц включ.

    -0,13

    0,986

    св. 50 до 80 ГГц включ.

    -0,13

    0,986

    св. 80 до 100 ГГц включ.

    -0,17

    0,981

    св. 100 до 120 ГГц включ.

    -0,17

    0,981

    Пределы допускаемого отклонения

    Вилка

    Розетка

    фазы ККО1) от номинального значения для мер «Короткое замыкание 1» в диапазоне частот, градус

    от 0 до 5 ГГц включ.

    ±1,50

    ±1,5

    св. 5 до 20 ГГц включ.

    ±1,50

    ±1,5

    св. 20 до 30 ГГц включ.

    ±2,30

    ±2,3

    св. 30 до 50 ГГц включ.

    ±2,30

    ±2,3

    св. 50 до 80 ГГц включ.

    ±3,25

    ±4,0

    св. 80 до 100 ГГц включ.

    ±3,50

    ±4,0

    св. 100 до 120 ГГц включ.

    ±4,00

    ±4,0

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Короткое замыкание 2» в диапазоне частот, не менее

    от 0 до 5 ГГц включ.

    -0,07

    0,992

    св. 5 до 20 ГГц включ.

    -0,10

    0,989

    св. 20 до 30 ГГц включ.

    -0,10

    0,989

    св. 30 до 50 ГГц включ.

    -0,14

    0,985

    св. 50 до 80 ГГц включ.

    -0,14

    0,985

    св. 80 до 100 ГГц включ.

    -0,17

    0,981

    св. 100 до 120 ГГц включ.

    -0,17

    0,981

    Наименование характеристики

    Значение

    Пределы допускаемого отклонения

    Вилка

    Розетка

    фазы ККО1) от номинального значения для мер «Короткое замыкание 2» в диапазоне частот, градус

    от 0 до 5 ГГц включ.

    ±1,50

    ±1,5

    св. 5 до 20 ГГц включ.

    ±1,75

    ±1,5

    св. 20 до 30 ГГц включ.

    ±2,30

    ±2,3

    св. 30 до 50 ГГц включ.

    ±2,30

    ±2,3

    св. 50 до 80 ГГц включ.

    ±3,25

    ±4,0

    св. 80 до 100 ГГц включ.

    ±4,00

    ±4,0

    св. 100 до 120 ГГц включ.

    ±4,00

    ±4,0

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Короткое замыкание 3» в диапазоне частот, не менее

    от 0 до 5 ГГц включ.

    -0,08

    0,991

    св. 5 до 20 ГГц включ.

    -0,10

    0,989

    св. 20 до 30 ГГц включ.

    -0,12

    0,987

    св. 30 до 50 ГГц включ.

    -0,16

    0,982

    св. 50 до 80 ГГц включ.

    -0,16

    0,982

    св. 80 до 100 ГГц включ.

    -0,18

    0,980

    св. 100 до 120 ГГц включ.

    -0,20

    0,978

    Пределы допускаемого отклонения

    Вилка

    Розетка

    фазы ККО1) от номинального значения для мер «Короткое замыкание 3» в диапазоне частот, градус

    от 0 до 5 ГГц включ.

    ±1,50

    ±1,5

    св. 5 до 20 ГГц включ.

    ±1,50

    ±1,5

    св. 20 до 30 ГГц включ.

    ±2,30

    ±2,5

    св. 30 до 50 ГГц включ.

    ±2,30

    ±2,5

    св. 50 до 80 ГГц включ.

    ±3,25

    ±5,0

    св. 80 до 100 ГГц включ.

    ±3,50

    ±5,0

    св. 100 до 120 ГГц включ.

    ±4,00

    ±5,0

    Наименование характеристики

    Значение

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Короткое замыкание 4» в

    диапазоне частот, не менее

    от 0 до 5 ГГц включ.

    -0,10

    0,989

    св. 5 до 20 ГГц включ.

    -0,10

    0,989

    св. 20 до 30 ГГц включ.

    -0,12

    0,987

    св. 30 до 50 ГГц включ.

    -0,17

    0,981

    св. 50 до 80 ГГц включ.

    -0,20

    0,978

    св. 80 до 100 ГГц включ.

    -0,22

    0,975

    св. 100 до 120 ГГц включ.

    -0,23

    0,974

    Пределы допускаемого отклонения

    Вилка

    Розетка

    фазы ККО1) от номинального значения для мер «Короткое замыкание 4» в диа-

    пазоне частот, градус

    от 0 до 5 ГГц включ.

    ±1,50

    ±1,5

    св. 5 до 20 ГГц включ.

    ±1,50

    ±1,5

    св. 20 до 30 ГГц включ.

    ±2,30

    ±2,5

    св. 30 до 50 ГГц включ.

    ±2,30

    ±2,5

    св. 50 до 80 ГГц включ.

    ±3,25

    ±3,5

    св. 80 до 100 ГГц включ.

    ±3,50

    ±3,5

    св. 100 до 120 ГГц включ.

    ±4,00

    ±4,0

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) меры «Согласованная линия» в диапазоне частот, не более

    от 0 до 10 ГГц включ.

    -30

    0,032

    св. 10 до 20 ГГц включ.

    -24

    0,064

    св. 20 до 25 ГГц включ.

    -20

    0,100

    св. 25 до 45 ГГц включ.

    -20

    0,100

    св. 45 до 50 ГГц включ.

    -20

    0,100

    св. 50 до 80 ГГц включ.

    -18

    0,126

    св. 80 до 110 ГГц включ.

    -14

    0,200

    св. 110 до 120 ГГц включ.

    -12

    0,252

    Наименование характеристики

    Значение

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККП2) меры «Согласованная линия» в

    диапазоне частот, не менее

    от 0 до 10 ГГц включ.

    -0,12

    0,986

    св. 10 до 20 ГГц включ.

    -0,20

    0,977

    св. 20 до 25 ГГц включ.

    -0,20

    0,977

    св. 25 до 45 ГГц включ.

    -0,30

    0,966

    св. 45 до 50 ГГц включ.

    -0,30

    0,966

    св. 50 до 80 ГГц включ.

    -0,40

    0,954

    св. 80 до 110 ГГц включ.

    -0,50

    0,944

    св. 110 до 120 ГГц включ.

    -0,70

    0,922

    Пределы допускаемого отклонения фазы ККП2) от номинального значения

    для меры «Согласованная линия» в диапазоне частот, градус

    от 0 до 10 ГГц включ.

    ±0,80

    св. 10 до 20 ГГц включ.

    ±1,00

    св. 20 до 25 ГГц включ.

    ±1,00

    св. 25 до 45 ГГц включ.

    ±1,40

    св. 45 до 50 ГГц включ.

    ±1,40

    св. 50 до 80 ГГц включ.

    ±2,00

    св. 80 до 110 ГГц включ.

    ±2,50

    св. 110 до 120 ГГц включ.

    ±2,75

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) меры «Рассогласованная линия» в диапазоне частот, не более

    от 0 до 30 ГГц включ.

    -3,0

    0,708

    св. 30 до 80 ГГц включ.

    -3,0

    0,708

    св. 80 до 120 ГГц включ.

    -2,5

    0,750

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККП2) меры «Рассогласованная линия» в

    диапазоне частот, не менее

    от 0 до 30 ГГц включ.

    -2,50

    0,749

    св. 30 до 80 ГГц включ.

    -3,00

    0,707

    св. 80 до 120 ГГц включ.

    -3,75

    0,649

    Наименование характеристики

    Значение

    Пределы допускаемого отклонения

    фазы ККП2) от номинального значения

    для меры «Рассогласованная линия» в

    диапазоне частот, градус

    от 0 до 30 ГГц включ.

    ±10

    св. 30 до 80 ГГц включ.

    ±10

    св. 80 до 120 ГГц включ.

    ±1

    2

    Допускаемые значения амплитуды ККО1

    дБ

    линейный масштаб

    меры «Мера ослабления и фазового

    сдвига» в диапазоне частот, не более

    от 0 до 5 ГГц включ.

    -18

    0,126

    св. 5 до 20 ГГц включ.

    -18

    0,126

    св. 20 до 40 ГГц включ.

    -18

    0,126

    св. 40 до 60 ГГц включ.

    -18

    0,126

    св. 60 до 80 ГГц включ.

    -18

    0,126

    св. 80 до 100 ГГц включ.

    -18

    0,126

    св. 100 до 120 ГГц включ.

    -18

    0,126

    Допускаемые значения амплитуды ККП2

    дБ

    линейный масштаб

    меры «Мера ослабления и фазового

    сдвига» в диапазоне частот, не менее

    от 0 до 5 ГГц включ.

    -5

    0,561

    св. 5 до 20 ГГц включ.

    -10

    0,315

    св. 20 до 40 ГГц включ.

    -15

    0,177

    св. 40 до 60 ГГц включ.

    -18

    0,125

    св. 60 до 80 ГГц включ.

    -21

    0,089

    св. 80 до 100 ГГц включ.

    -25

    0,056

    св. 100 до 120 ГГц включ.

    -29

    0,035

    Суммарный сдвиг фаз ККП2 меры «Мера

    ослабления и фазового сдвига» на ча-

    стоте 110 ГГц, градус

    (110 ±

    5) 103

    Таблица 2 - Метрологические характеристики наборов мер волнового сопротивления 85059В

    Наименование характеристики

    Значение

    Тип коаксиальных соединителей мер по

    стандарту IEEE 287-2007

    1 мм вилка,

    1 мм розетка

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Согласованная нагрузка» в

    диапазоне частот, не более

    от 0 до 14 ГГц включ.

    -30

    0,032

    св. 14 до 18 ГГц включ.

    -28

    0,040

    св. 18 до 40 ГГц включ.

    -26

    0,050

    св. 40 до 50 ГГц включ.

    -22

    0,080

    св. 50 до 120 ГГц включ.

    -5

    0,562

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Холостой ход» в диапазоне

    частот, не менее

    от 0 до 18 ГГц включ.

    -0,05

    0,995

    св. 18 до 50 ГГц включ.

    -0,12

    0,987

    св. 50 до 75 ГГц включ.

    -0,12

    0,987

    св. 75 до 100 ГГц включ.

    -0,14

    0,985

    св. 100 до 120 ГГц включ.

    -0,14

    0,985

    Пределы допускаемого отклонения фазы

    Вилка

    Розетка

    ККО1) от номинального значения для

    мер «Холостой ход» в диапазоне частот,

    градус

    от 0 до 18 ГГц включ.

    ±2

    ±2

    св. 18 до 50 ГГц включ.

    ±3

    ±3

    св. 50 до 75 ГГц включ.

    ±7

    ±7

    св. 75 до 100 ГГц включ.

    ±9

    ±8

    св. 100 до 120 ГГц включ.

    ±9

    ±8

    Наименование характеристики

    Значение

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Короткое замыкание 1» в диапазоне частот, не менее

    от 0 до 5 ГГц включ.

    -0,05

    0,995

    св. 5 до 20 ГГц включ.

    -0,10

    0,989

    св. 20 до 30 ГГц включ.

    -0,10

    0,989

    св. 30 до 50 ГГц включ.

    -0,13

    0,986

    св. 50 до 80 ГГц включ.

    -0,13

    0,986

    св. 80 до 100 ГГц включ.

    -0,17

    0,981

    св. 100 до 120 ГГц включ.

    -0,17

    0,981

    Пределы допускаемого отклонения

    Вилка

    Розетка

    фазы ККО1) от номинального значения для мер «Короткое замыкание 1» в диапазоне частот, градус

    от 0 до 5 ГГц включ.

    ±1,50

    ±1,50

    св. 5 до 20 ГГц включ.

    ±1,50

    ±1,50

    св. 20 до 30 ГГц включ.

    ±2,30

    ±2,30

    св. 30 до 50 ГГц включ.

    ±2,30

    ±2,30

    св. 50 до 80 ГГц включ.

    ±3,25

    ±3,25

    св. 80 до 100 ГГц включ.

    ±3,50

    ±3,50

    св. 100 до 120 ГГц включ.

    ±4,00

    ±4,00

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Короткое замыкание 2» в диапазоне частот, не менее

    от 0 до 5 ГГц включ.

    -0,07

    0,992

    св. 5 до 20 ГГц включ.

    -0,10

    0,989

    св. 20 до 30 ГГц включ.

    -0,10

    0,989

    св. 30 до 50 ГГц включ.

    -0,14

    0,985

    св. 50 до 80 ГГц включ.

    -0,14

    0,985

    св. 80 до 100 ГГц включ.

    -0,17

    0,981

    св. 100 до 120 ГГц включ.

    -0,17

    0,981

    Наименование характеристики

    Значение

    Пределы допускаемого отклонения

    Вилка

    Розетка

    фазы ККО1) от номинального значения для мер «Короткое замыкание 2» в диа-

    пазоне частот, градус

    от 0 до 5 ГГц включ.

    ±1,50

    ±1,50

    св. 5 до 20 ГГц включ.

    ±1,50

    ±1,50

    св. 20 до 30 ГГц включ.

    ±2,30

    ±2,30

    св. 30 до 50 ГГц включ.

    ±2,30

    ±2,30

    св. 50 до 80 ГГц включ.

    ±3,25

    ±3,25

    св. 80 до 100 ГГц включ.

    ±3,50

    ±3,50

    св. 100 до 120 ГГц включ.

    ±4,00

    ±4,00

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Короткое замыкание 3» в

    диапазоне частот, не менее

    от 0 до 5 ГГц включ.

    -0,10

    0,989

    св. 5 до 20 ГГц включ.

    -0,12

    0,987

    св. 20 до 30 ГГц включ.

    -0,12

    0,987

    св. 30 до 50 ГГц включ.

    -0,20

    0,978

    св. 50 до 80 ГГц включ.

    -0,22

    0,975

    св. 80 до 100 ГГц включ.

    -0,23

    0,974

    св. 100 до 120 ГГц включ.

    -0,25

    0,972

    Пределы допускаемого отклонения

    Вилка

    Розетка

    фазы ККО1) от номинального значения для мер «Короткое замыкание 3» в диа-

    пазоне частот, градус

    от 0 до 5 ГГц включ.

    ±1,50

    ±1,50

    св. 5 до 20 ГГц включ.

    ±1,50

    ±1,50

    св. 20 до 30 ГГц включ.

    ±2,30

    ±2,30

    св. 30 до 50 ГГц включ.

    ±2,30

    ±2,30

    св. 50 до 80 ГГц включ.

    ±3,25

    ±3,25

    св. 80 до 100 ГГц включ.

    ±3,50

    ±3,50

    св. 100 до 120 ГГц включ.

    ±4,00

    ±4,00

    Наименование характеристики

    Значение

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) мер «Короткое замыкание 4» в

    диапазоне частот, не менее

    от 0 до 5 ГГц включ.

    -0,15

    0,983

    св. 5 до 20 ГГц включ.

    -0,15

    0,983

    св. 20 до 30 ГГц включ.

    -0,16

    0,982

    св. 30 до 50 ГГц включ.

    -0,25

    0,972

    св. 50 до 80 ГГц включ.

    -0,25

    0,972

    св. 80 до 100 ГГц включ.

    -0,27

    0,970

    св. 100 до 120 ГГц включ.

    -0,30

    0,967

    Пределы допускаемого отклонения

    Вилка

    Розетка

    фазы ККО1) от номинального значения

    для мер «Короткое замыкание 4» в диа-

    пазоне частот, градус

    от 0 до 5 ГГц включ.

    ±1,50

    ±1,50

    св. 5 до 20 ГГц включ.

    ±1,60

    ±1,60

    св. 20 до 30 ГГц включ.

    ±2,30

    ±2,30

    св. 30 до 50 ГГц включ.

    ±2,30

    ±2,30

    св. 50 до 80 ГГц включ.

    ±3,25

    ±3,25

    св. 80 до 100 ГГц включ.

    ±3,50

    ±3,50

    св. 100 до 120 ГГц включ.

    ±4,00

    ±4,00

    1) - Комплексный коэффициент отражения

    Таблица 3 - Метрологические характеристики наборов мер волнового сопротивления 85059V

    Наименование характеристики

    Значение

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) меры «Согласованная линия» в

    диапазоне частот, не более

    от 0 до 10 ГГц включ.

    -30

    0,032

    св. 10 до 20 ГГц включ.

    -24

    0,064

    св. 20 до 25 ГГц включ.

    -24

    0,064

    св. 25 до 45 ГГц включ.

    -24

    0,064

    св. 45 до 50 ГГц включ.

    -20

    0,100

    св. 50 до 80 ГГц включ.

    -18

    0,126

    св. 80 до 110 ГГц включ.

    -14

    0,200

    св. 110 до 120 ГГц включ.

    -14

    0,200

    Наименование характеристики

    Значение

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККП2) меры «Согласованная линия» в

    диапазоне частот, не менее

    от 0 до 10 ГГц включ.

    -0,12

    0,986

    св. 10 до 20 ГГц включ.

    -0,20

    0,977

    св. 20 до 25 ГГц включ.

    -0,20

    0,977

    св. 25 до 45 ГГц включ.

    -0,30

    0,966

    св. 45 до 50 ГГц включ.

    -0,30

    0,966

    св. 50 до 80 ГГц включ.

    -0,40

    0,954

    св. 80 до 110 ГГц включ.

    -0,50

    0,944

    св. 110 до 120 ГГц включ.

    -0,70

    0,922

    Пределы допускаемого отклонения

    фазы ККП2) от номинального значения

    для меры «Согласованная линия» в диа-

    пазоне частот, градус

    от 0 до 10 ГГц включ.

    ±0,80

    св. 10 до 20 ГГц включ.

    ±1,00

    св. 20 до 25 ГГц включ.

    ±1,00

    св. 25 до 45 ГГц включ.

    ±1,40

    св. 45 до 50 ГГц включ.

    ±1,40

    св. 50 до 80 ГГц включ.

    ±2,00

    св. 80 до 110 ГГц включ.

    ±2,50

    св. 110 до 120 ГГц включ.

    ±2,75

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККО1) меры «Рассогласованная линия» в

    диапазоне частот, не более

    от 0 до 30 ГГц включ.

    -3,0

    0,708

    св. 30 до 80 ГГц включ.

    -3,0

    0,708

    св. 80 до 120 ГГц включ.

    -2,5

    0,750

    Допускаемые значения амплитуды

    дБ

    линейный масштаб

    ККП2) меры «Рассогласованная линия» в

    диапазоне частот, не менее

    от 0 до 30 ГГц включ.

    -2,50

    0,749

    св. 30 до 80 ГГц включ.

    -3,00

    0,707

    св. 80 до 120 ГГц включ.

    -3,75

    0,649

    Наименование характеристики

    Значение

    Пределы допускаемого отклонения фазы ККП2) от номинального значения для меры «Рассогласованная линия» в диапазоне частот, градус от 0 до 30 ГГц включ.

    ±10

    св. 30 до 80 ГГц включ.

    ±10

    св. 80 до 120 ГГц включ.

    ±12

    1) - Комплексный коэффициент отражения

    2) - Комплексный коэффициент передачи

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры наборов мер в футляре, мм, не более: 85059А

    высота

    65

    ширина

    200

    длина

    350

    85059В

    высота

    120

    ширина

    280

    длина

    330

    85059V

    высота

    30

    ширина

    60

    длина

    180

    Масса наборов мер в футляре, кг, не более:

    85059А

    2,0

    85059В

    2,0

    85059V

    0,3

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от 20 до 26

    - относительная влажность воздуха, %

    до 80


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
