Номер по Госреестру СИ: 77759-20
77759-20 Твердомеры Роквелла
(N4A, N4B, N4С, N4E)
Назначение средства измерений:
Твердомеры Роквелла N4A, N4B, N4Q N4E (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла N4A, N4B, N4C, N4EГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу N4 - 01 МП «Твердомеры Роквелла N4A, N4B, N4Q N4E. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 30.10.2019 г.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Роквелла по ГОСТ 8.064-94.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Телефон (факс): +43 6244 20 438
Web-сайт: www.emcotest.com
E-mail: office@emcotest.com
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
ИНН 7728644821
Адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Телефон (факс): +7 (495) 781-07-85
Web-сайт: www.melytec.ru
E-mail: info@melytec.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного наконечника с последующим измерением глубины внедрения наконечника.
Конструктивно твердомеры представляют собой переносные средства измерений, состоящие из устройства приложения нагрузки и измерительного устройства в виде циферблатного индикатора.

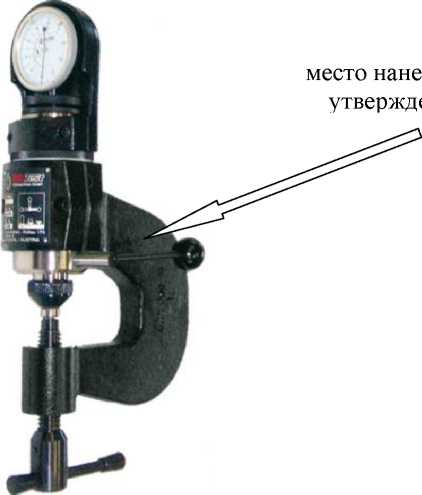

Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунке 1. Пломбирование твердомеров не предусмотрено.
Рисунок 1 - Общий вид твердомеров Роквелла N4A, N4B, N4Q N4E
место нанесения знака утверждения типа
Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 1.
Таблица 1 - Метрологические характеристики твердомеров
Шкала |
Диапазоны измерения твердости |
Пределы допускаемой абсолютной погрешности |
HRC |
от 20 HRC до 35 HRC * |
±2,0 HRC |
от 35 HRC до 55 HRC включ. |
±1,5 HRC | |
св. 55 HRC до 70 HRC включ. |
±1,0 HRC | |
Примечания: - параметр отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон, | ||
- метрологические характеристики действительны для 5 |
измерений |
Таблица 2 - Основные технические характеристики твердомеров
Наименование характеристики |
Значение/модификация | |||
N4A |
N4B |
N40 |
N4E | |
Рабочие условия эксплуатации: | ||||
-температура окружающего воздуха, °С |
от +15 до +35 | |||
- относительная влажность окружающего воздуха, | ||||
%, не более |
80 | |||
Габаритные размеры, мм, не более: | ||||
- длина |
240 |
300 |
370 |
245 |
- ширина |
150 |
150 |
150 |
160 |
- высота |
655 |
745 |
845 |
486 |
Размеры рабочего пространства, мм, не более: | ||||
- высота |
145 |
235 |
335 |
20 |
- глубина |
85 |
130 |
180 |
110 |
Масса, кг, не более |
13 |
15 |
18 |
11 |
