Номер по Госреестру СИ: 51057-12
51057-12 Твердомеры универсальные
(DuraVision 30, DuraVision 300, DuraVision 350)
Назначение средства измерений:
Твердомеры универсальные DuraVision 30, DuraVision 300, DuraVision 350 (далее -приборы) предназначены для измерений твердости металлов и сплавов по методам Роквелла, Супер-Роквелла, Бринелля и Виккерса.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Внешний вид.
Твердомеры универсальные
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) (DuraVision 30, DuraVision 300) позволяет задавать параметры измерительного цикла Рокевелла, Супер-Роквелла, Виккерса или Бринелля, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Оно организовано в виде меню, которое позволяет выбрать необходимое испытание из списка, запустить это испытание на выполнение. Результат испытаний автоматически привязывается к архиву, в котором хранятся результаты. ПО имеет опции статистической обработки результатов измерений.
ПО для вынесенного компьютера (DuraVision 350) поддерживает все функции встроенного ПО в расширенном варианте. Дополнительно, оно позволяет запрограммировать серию испытаний для нескольких образцов или сложные испытания для одного образца, после чего твердомер выполнит эти измерения в полностью автоматическом режиме. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1.
Наименование ПО |
Идентификацион ное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное ПО |
ecos Workflow Compact |
dc5f1e8edcffee3ab6eb22bad f4f5ba7 |
MD5 | |
ПО для выне сенного ПК |
ecos Workflow |
3146148b860232713661b72 c38c86952 |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус твердомеров универсальных DuraVision 30, DuraVision 300, DuraVision 350 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации DuraVision_3-01РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения содержатся в документе “Твердомер универсальный DuraVision 30, DuraVision 300, DuraVision 350. Руководство по эксплуатации”, разделы 6,7.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам универсальным DuraVision 30, DuraVision 300, DuraVision 350
-
1 ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
-
2 ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.
-
3 ГОСТ 8.063-2007 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH».
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174, Австрия. Тел/Факс.: +43 (06244) 20 438.
Е-mail: office@emcotest.com
Заявитель
Представительство фирмы «EMCO-TEST Prufmaschinen GmbH» в России - ООО «Мелитэк». Адрес: 117342, г. Москва, ул. Обручева, д. 34/63 строение 2.
Тел. (495) 236-30-42 Факс: (495) 129-63-94
Е-mail: info@melytec.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ».Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Приборы представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.
Принцип действия основан:
-
• для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;
-
• шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
-
• для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности восстановленного отпечатка.
Приборы выпускаются в трех модификациях. Модификации отличаются друг от друга исполнением механизмов вертикального перемещения и перемещения /позиционирования в плоскости Х/Y рабочего столика и управляющими компьютерными системами.
При измерениях по методу Виккерса система приложения нагрузки приборов обеспечивает приложение нагрузок в диапазоне от 196,1 Н до 980,7 Н, значения воспроизводимых нагрузок в зависимости от модификации.
При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.
При измерениях по методу Супер-Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.
При измерениях по методу Бринелля система приложения нагрузки приборов обеспечивает приложение нагрузок в диапазоне от 613 Н до 29420 Н, значения воспроизводимых нагрузок в зависимости от модификации.
Приборы DuraVision 30, DuraVision 300 комплектуются специализированным сенсорным дисплеем с встроенным процессором, который позволяет вводить исходные параметры измерений, отображает результаты измерений и позволяет архивировать и обрабатывать серии измерений. Приборы DuraVision 350 поставляются с вынесенным компьютером.
Приборы могут поставляться с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. На автоматическую револьверную головку могут одновременно устанавливаться до 5-ти наконечников и 5-ти объективов.
Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана сенсорного монитора.
Все модификации позволяют выполнять измерения по Виккерсу и Бринеллю в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца и программой обнаружения и измерений линейных параметров отпечатка и вычислением соответствующей твёрдости.
Все модификации оснащены средствами архивации результатов измерений и статистической обработки результатов измерений.
Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.

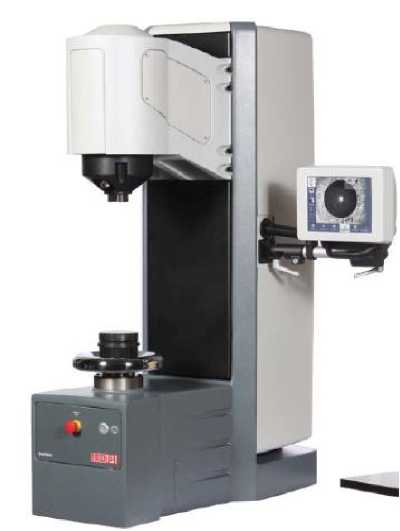

Внешний вид твердомеров приведён на рисунке 1.

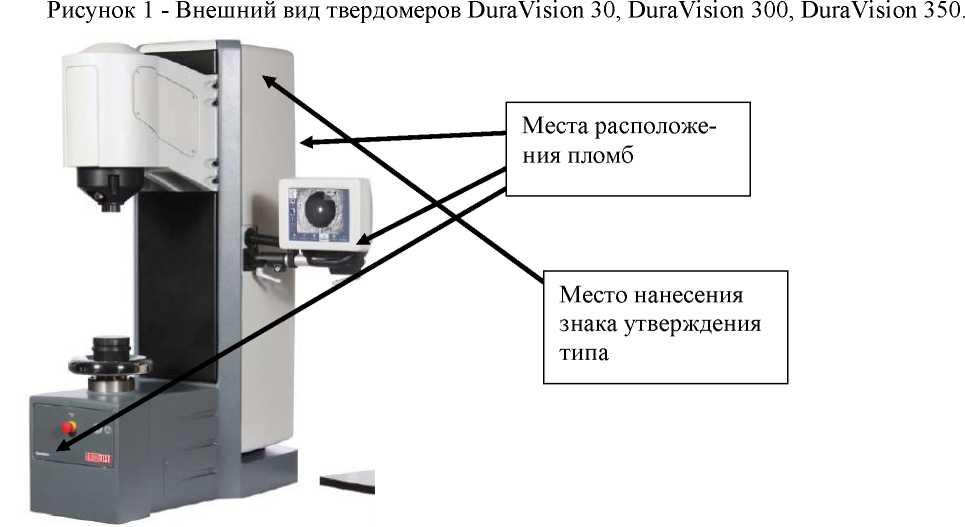

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа.
Твердомер универсальный DuraVision 30 или DuraVision 300 или DuraVision 350 ................................................................................
1 шт. (в зависимости от заказа).
.............................................1 шт.
.............................................1 шт.
.............................................1 шт.
.............................................1 шт.
.............................................1 шт.
.............................................1 шт.
............................................1 экз.
Наконечник с алмазной пирамидой Роквелла......................................
Наконечник с алмазной пирамидой Виккерса......................................
Наконечник с шариком 01,588 мм .......................................................
Наконечник с шариком 02,5 мм............................................................
Наконечник с шариком 05 мм...............................................................
Плоский рабочий столик 080мм ..........................................................
Руководство по эксплуатации DuraVision_3 - 01РЭ ...........................
Испытательные нагрузки по шкалам Виккерса, Н....................................196,1; 294,2; 490,3;980,7.
Диапазон измерений твердости по шкалам Виккерса, HV.............................................. от 50 до 1500.
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Виккерса приведены в таблице 2.
Таблица 2
Обозначение |
И |
нтервалы измерения твёрдости, HV | |||||||
шкал изме- |
100 |
200 |
300 |
400 |
500 |
600 |
800 |
1100± |
1375 |
рения твёр- |
±50 |
±50 |
±50 |
±50 |
±50 |
±50 |
±150 |
150 |
±125 |
дости |
Пределы допускаемой |
абсолютной погрешности измерения твёрдости, HV, ( ± ) | |||||||
HV20 |
3 |
6 |
9 |
12 |
15 |
18 |
25 |
30 |
45 |
HV30 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
HV50 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
HV100 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
Испытательные нагрузки для шкал Роквелла, Н
предварительная ......................................................................................................................98,1;
основные ..........................................................................................................588,4; 980,7; 1471.
Испытательные нагрузки для шкал Супер-Роквелла, Н
предварительная ....................................................................................................................29,42;
основные ......................................................................................................................294,8; 411,9.
Диапазоны измерений твердости по шкалам Роквелла:
HRA .............................................................................................................................. от 20 до 88;
HRB .............................................................................................................................. от 20 до100;
HRC................................................................................................................................ от 20 до 70.
Диапазоны измерений твердости по шкалам Супер-Роквелла:
HR30N ........................................................................................................................... от 40 до86;
HR45N...........................................................................................................................от 20 до 78;
HR30T ...........................................................................................................................от 15 до 82;
HR45T............................................................................................................................от 10 до 72.
Пределы допускаемой абсолютной погрешности измерений твёрдости:
по шкалам Роквелла:
от 20 до 75 HRA...............................................................................................................± 2.0;
от 75 до 88 HRA...............................................................................................................± 1,5;
от 20 до 80 HRB...............................................................................................................± 3,0;
от 80 до 100 HRB...............................................................................................................± 2,0;
от 20 до 35 HRC...............................................................................................................± 2,0;
от 35 до 55 HRC...............................................................................................................± 1,5;
от 55 до 70 HRC...............................................................................................................± 1,0.
по шкалам Супер-Роквелла:
HR30N, HR45N.......................................................................................................................± 2.0;
HR30T, HR 45Т........................................................................................................................± 3,0.
Диапазоны измерений твердости по шкалам Бринелля
HBW 2,5/62,5 (нагрузка 613 Н); HBW 5/250(нагрузка 2452 Н)...................... от 32 до 200;
HBW 10/1000(нагрузка 9807 Н)................................................................................от 32 до 200;
HBW 10/1500 (нагрузка 14710 Н).............................................................................от 48 до 222;
HBW 2,5/187,5 (нагрузка 1839 Н); HBW 5/750 (нагрузка 7355 Н)........................от 95 до 600;
HBW 10/3000 (нагрузка 29420 Н).............................................................................от 95 до 600.
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля приведены в таблице 3.
Таблица 3
Обозначение шкал измерения |
Интервалы измерения твёрдости, HBW | |||||
твёрдости |
40 |
110 |
200 |
300 |
400 |
525 |
±10 |
±50 |
±50 |
±50 |
±50 |
±75 | |
Пределы допускаемой абсолютной погрешности по шкалам, HBW | ||||||
HBW 2.5/62,5; HBW 5/250; HBW 10/1000; HBW 10/1500; |
±2 |
±6 |
±10 | |||
HBW 2.5/187,5; HBW 5/750; HBW 10/3000 |
±6 |
±10 |
±12 |
±18 |
±24 |
Рабочие условия применения:
температура воздуха ,°С ................................................................................................... от 5 до 40;
относительная влажность воздуха, % .................................................................................... до 90.
Питание:
напряжение, В ....................................................................................................110±10 или 230±10;
частота, Гц....................................................................................................................... от 50 до 60;
потребляемая мощность, Вт, не более
Рабочее пространство:
глубина рабочего пространства, мм
Габаритные размеры:
модификация DuraVision 30 (длинахширинахвысота), мм, не более:..............................760x280x1200;
модификация DuraVision 30 (длинахширинахвысота), мм, не более:..............................760x320x1200;
модификация DuraVision 30 (длинахширинахвысота), мм, не более:............................1100x900x1200.
Масса
модификация DuraVision 30, кг, не более
модификация DuraVision 300, кг, не более
модификация DuraVision 350, кг, не более
