Номер по Госреестру СИ: 76745-19
76745-19 Ключи моментные предельные
(HAZET серий System 5000, System 6000)
Назначение средства измерений:
Ключи моментные предельные HAZET серий System 5000, System 6000, (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с установленной погрешностью и сигнализации о достижении нормированного значения.
Внешний вид.

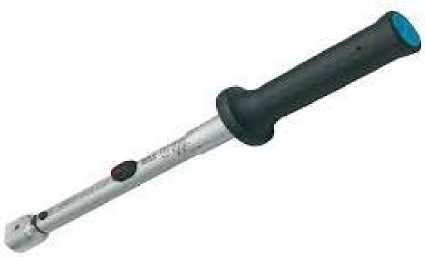

Ключи моментные предельные

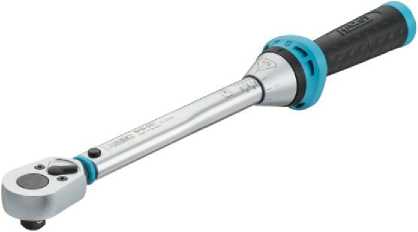

Рисунок № 1
Внешний вид.

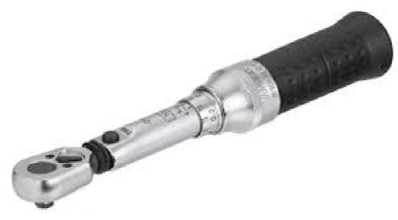

Ключи моментные предельные

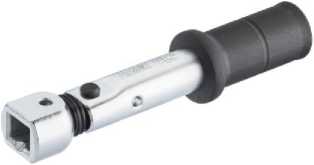

Рисунок № 2
Внешний вид.
Ключи моментные предельные

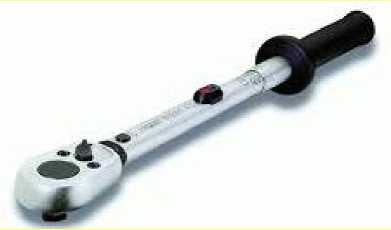

Рисунок № 3
Внешний вид.
Ключи моментные предельные

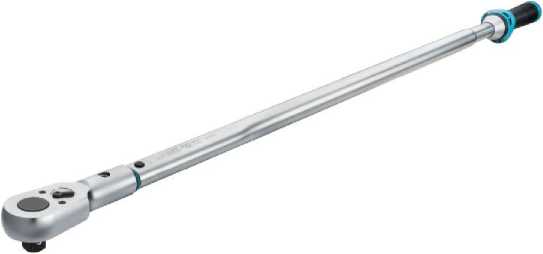

Рисунок № 4
Внешний вид.
Ключи моментные предельные

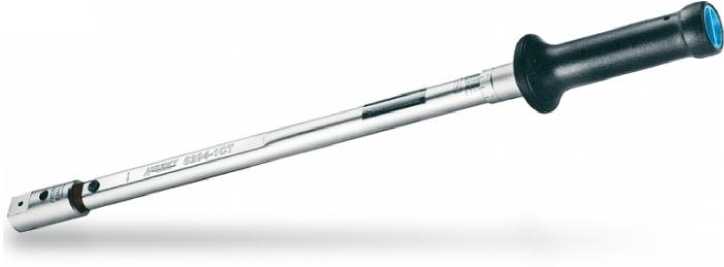

Рисунок № 5
Внешний вид.
Ключи моментные предельные

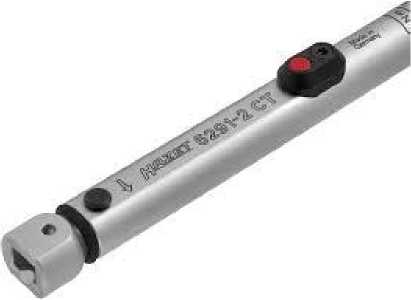

Рисунок № 6
Внешний вид.
Ключи моментные предельные

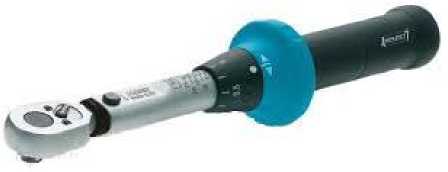

Рисунок № 7
Внешний вид.
Ключи моментные предельные

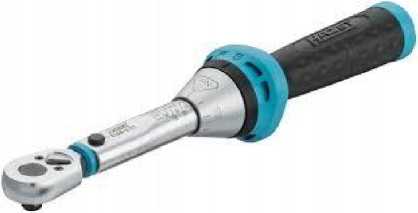

Рисунок № 8
Внешний вид.
Ключи моментные предельные
Рисунок № 9
Внешний вид.
Ключи моментные предельные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным HAZET серий System 5000, System 6000
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
МИ 2593-2000 Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки
Техническая документация «HAZET - WERK Hermann Zerver Gmbh & Co. KG», Германия
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«HAZET-WERK Hermann Zerver Gmbh & Co. KG», Германия
Адрес: Guldenwerther-Bahnhofstrasse 25 - 29, 42857 Remscheid, Germany
Тел.: + 49 21 91 / 7 92-0, факс: +49 21 91 / 7 92-375
E-mail: info@hazet.de
Заявитель
Общество с ограниченной ответственностью «Магнус Инструмент » (ООО «Магнус Инструмент»)
ИНН 7720562060
Адрес: 111672, г. Москва, ул. Суздальская, 34-2-1
Тел.: +7 (929) 910-25-20
E-mail: info@magnus-tool.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия моментных предельных ключей HAZET серий System 5000, System 6000 основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, фиксатора, предельного механизма, головки с трещоточным механизмом и присоединительным квадратом с шариковым фиксатором или гнезда для установки сменных инструментальных насадок. Некоторые модификации ключей имеют оптико-механичскую шкалу с цифрами на индикаторе или простую механическую шкалу для установки задаваемого значения крутящего момента силы.
Ключи выпускаются в 69 модификациях и различаются между собой диапазонами задаваемого значения крутящего момента силы и погрешностью измерений крутящего момента силы, а также значениями некоторых технических характеристик.
Общий вид ключей представлен на рисунках 1 - 22.
Типовая маркировка ключей представлена на рисунке 23.
Рисунок 1 - Общий вид ключей моментных предельных HAZET мод. 5107-3CT, 5108-3CT

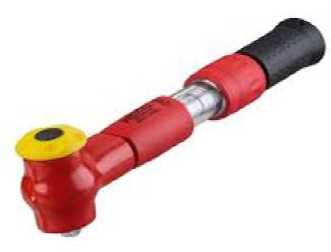

Рисунок 3 - Общий вид ключей моментных предельных HAZET мод. 5108VDE, 5109VDE

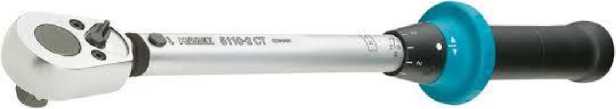

Рисунок 4 - Общий вид ключей моментных предельных HAZET мод. 5120-2CT, 5121-2СТ, 5122-2CT, 5123-2CT

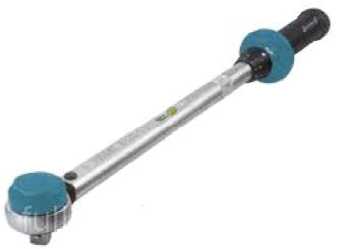

Рисунок 5 - Общий вид ключей моментных предельных HAZET мод. 5110-1CT, 5121-1СТ, 5122-1СТ, 5123-1СТ
Рисунок 6 - Общий вид ключей моментных предельных HAZET мод. 5121-2CLT, 5122-2CLT, 5123-2CLT
Рисунок 7 - Общий вид ключей моментных предельных HAZET мод. 5110-3CT
Рисунок 8 - Общий вид ключей моментных предельных HAZET мод. 5120-3CT, 5121-3СТ, 5122-3CT, 5123-3CT
Рисунок 9 - Общий вид ключей моментных предельных HAZET мод. 5145-3CT

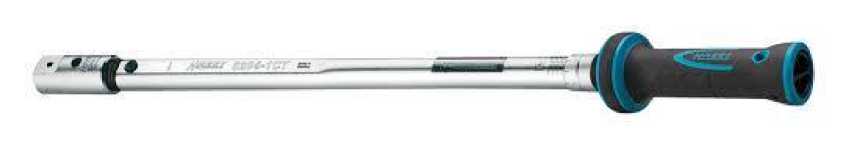

Рисунок 10 - Общий вид ключей моментных предельных HAZET мод. 6294-1CT, 6295-1CT

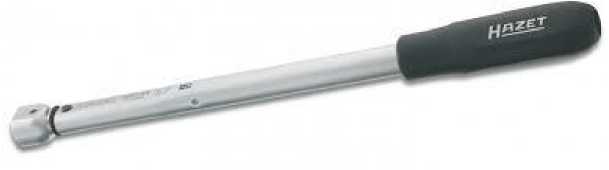

Рисунок 11 - Общий вид ключей моментных предельных HAZET мод. 6391-50, 6391-50V, 6391-85, 6391-85V, 6392-200, 6392-200V, 6392-320, 6392-320V

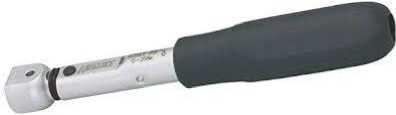

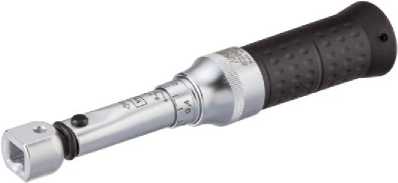

Рисунок 12 - Общий вид ключей моментных предельных HAZET мод. 6391-12, 6391-12V, 6391-25, 6391-25V,6391-35, 6391-35V
Рисунок 13 - Общий вид ключей моментных предельных HAZET мод. 6391-10

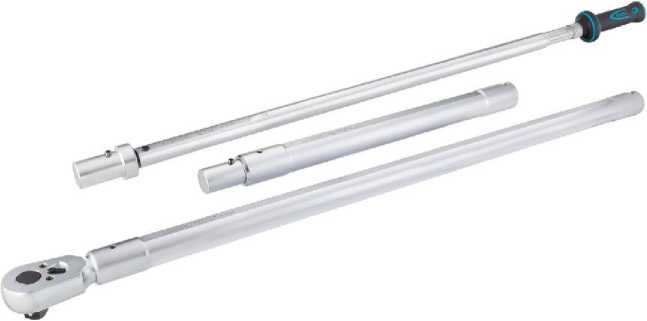

Рисунок 14 - Общий вид ключей моментных предельных HAZET мод. 6170-1CT
Рисунок 15 - Общий вид ключей моментных предельных HAZET мод. 6150-1CT, 6160-1CT
Рисунок 16 - Общий вид ключей моментных предельных HAZET мод. 6290-1СТ, 6291-1CT, 6291-2СТ, 6292-1СТ, 6293-1СТ
Рисунок 17 - Общий вид ключей моментных предельных HAZET мод. 6106-1CT, 6108-1CT, 6109-2СТ
Рисунок 18 - Общий вид ключей моментных предельных HAZET мод. 6110-1СТ, 6111-1СТ, 6114-1CT, 6115-1CT, 6121-1СТ, 6122-1СТ, 6123-1СТ, 6127-1CT, 6128-1CT, 6132-1CT
Рисунок 19 - Общий вид ключей моментных предельных HAZET мод. 6143-1 СТ, 6144-1 СТ, 6145-1СТ
Рисунок 20 - Общий вид ключей моментных предельных HAZET мод. 6280-1СТ, 6281-2CT, 6282-1СТ
Рисунок 21 - Общий вид ключей моментных предельных HAZET мод. 6296-1СТ
Рисунок 22 - Общий вид ключей моментных предельных HAZET мод. 6297-1CT
Рисунок 23 - Типовая маркировка ключей
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
Цена деления шкалы, Н^м |
5107-3CT |
от 1 до 9 |
±4 |
0,1 |
5108-2CT |
от 2,5 до 25,0 |
±4 |
0,25 |
5108-3CT |
от 2,5 до 25,0 |
±3 |
0,25 |
5108VDE |
от 2 до 10 |
±6 |
0,2 |
5109VDE |
от 5 до 25 |
±4 |
0,5 |
5110-1CT |
от 10 до 60 |
±4 |
0,5 |
5110-2CT |
от 10 до 60 |
±4 |
0,5 |
5110-3CT |
от 10 до 60 |
±3 |
0,5 |
5120-2CT |
от 10 до 60 |
±4 |
0,5 |
5120-3CT |
от 10 до 60 |
±3 |
0,5 |
5121-1СТ |
от 20 до 120 |
±4 |
1,0 |
5121-2CLT |
от 20 до 120 |
±4 |
1,0 |
5121-2CT |
от 20 до 120 |
±4 |
1,0 |
5121-3CT |
от 20 до 120 |
±3 |
1,0 |
5122-1СТ |
от 40 до 200 |
±4 |
1,0 |
5122-2CLT |
от 40 до 200 |
±4 |
1,0 |
5122-2CT |
от 40 до 200 |
±4 |
1,0 |
5122-3CT |
от 40 до 200 |
±3 |
1,0 |
5123-1СТ |
от 60 до 320 |
±4 |
2,0 |
5123-2CLT |
от 60 до 320 |
±4 |
2,0 |
5123-2CT |
от 60 до 320 |
±4 |
2,0 |
5123-3CT |
от 60 до 320 |
±3 |
2,0 |
5145-3CT |
от 300 до 800 |
±3 |
2,5 |
6106-1CT |
от 1 до 6 |
±4 |
0,1 |
6108-1СТ |
от 2 до 10 |
±2 |
0,2 |
6109-2СТ |
от 4 до 40 |
±2 |
0,4 |
Продолжение таблицы 1
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
Цена деления шкалы, Н^м |
6110-1СТ |
от 5 до 60 |
±2 |
0,5 |
6111-1СТ |
от 20 до 120 |
±2 |
1,0 |
6114-1CT |
от 6,8 до 54,2 |
±3 |
0,5 |
6115-1CT |
от 27,1 до 135,6 |
±3 |
0,5 |
6121-1СТ |
от 20 до 120 |
±2 |
1,0 |
6122-1СТ |
от 40 до 200 |
±2 |
1,0 |
6123-1СТ |
от 60 до 320 |
±2 |
2,0 |
6127-1CT |
от 54,2 до 271,2 |
±3 |
1,0 |
6128-1CT |
от 67,8 до 339,0 |
±3 |
2,0 |
6132-1CT |
от 162,7 до 813,5 |
±3 |
2,0 |
6143-1СТ |
от 100 до 400 |
±2 |
2,5 |
6144-1СТ |
от 200 до 500 |
±2 |
2,5 |
6145-1СТ |
от 300 до 800 |
±2 |
2,5 |
6150-1CT |
от 400 до 1000 |
±3 |
5,0 |
6160-1CT |
от 600 до 1600 |
±3 |
5,0 |
6170-1CT |
от 800 до 2000 |
±4 |
6,0 |
6280-1СТ |
от 2 до 10 |
±2 |
0,2 |
6281-2CT |
от 5 до 13 |
±4 |
0,2 |
6282-1СТ |
от 4 до 40 |
±2 |
0,4 |
6290-1СТ |
от 5 до 60 |
±2 |
0,5 |
6291-2СТ |
от 20 до 120 |
±2 |
1,0 |
6291-1СТ |
от 20 до 120 |
±2 |
1,0 |
6292-1СТ |
от 40 до 200 |
±2 |
1,0 |
6293-1СТ |
от 60 до 320 |
±2 |
2,0 |
6294-1СТ |
от 100 до 400 |
±2 |
2,5 |
6295-1СТ |
от 200 до 500 |
±2 |
2,5 |
6296-1СТ |
от 300 до 800 |
±2 |
2,5 |
6297-1CT |
от 300 до 800 |
±4 |
2,5 |
6391-10 |
от 1 до 10 |
±6 | |
6391-12 |
от 2 до 12 |
±2 | |
6391-12V |
от 2 до 12 |
±2 | |
6391-25 |
от 2 до 25 |
±2 | |
6391-25V |
от 2 до 25 |
±2 | |
6391-35 |
от 15 до 35 |
±2 | |
6391-35V |
от 15 до 35 |
±2 | |
6391-50 |
от 5 до 50 |
±2 | |
6391-50V |
от 5 до 50 |
±2 | |
6391-85 |
от 15 до 85 |
±2 | |
6391-85V |
от 15 до 85 |
±2 | |
6392-200 |
от 50 до 200 |
±2 | |
6392-200V |
от 50 до 200 |
±2 | |
6392-320 |
от 60 до 320 |
±2 | |
6392-320V |
от 60 до 320 |
±2 |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата, прямоугольника или втулки цилиндрической формы, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
5107-3CT |
6,3 (1/4) |
0,420 |
234 |
5108-2CT |
6,3 (1/4) |
0,400 |
232 |
5108-3CT |
6,3 (1/4) |
0,420 |
234 |
5108VDE |
10,0 (3/8) |
0,590 |
275 |
5109VDE |
10,0 (3/8) |
0,640 |
305 |
5110-1CT |
10,0 (3/8) |
0,884 |
305 |
5110-2CT |
10,0 (3/8) |
0,569 |
320 |
5110-3CT |
10,0 (3/8) |
0,475 |
320 |
5120-2CT |
12,5 (1/2) |
0,540 |
320 |
5120-3CT |
12,5 (1/2) |
0,490 |
320 |
5121-1СТ |
12,5 (1/2) |
1,570 |
389 |
5121-2CLT |
12,5 (1/2) |
1,835 |
435 |
5121-2CT |
12,5 (1/2) |
1,200 |
408 |
5121-3CT |
12,5 (1/2) |
1,200 |
421 |
5122-1СТ |
12,5 (1/2) |
1,189 |
493 |
5122-2CLT |
12,5 (1/2) |
2,114 |
545 |
5122-2CT |
12,5 (1/2) |
1,300 |
513 |
5122-3CT |
12,5 (1/2) |
1,200 |
519 |
5123-1СТ |
12,5 (1/2) |
1,410 |
614 |
5123-2CLT |
12,5 (1/2) |
2,426 |
660 |
5123-2CT |
12,5 (1/2) |
1,355 |
632 |
5123-3CT |
12,5 (1/2) |
1,500 |
628 |
5145-3CT |
20,0 (3/4) |
6,700 |
1271 |
6106-1CT |
6,3 (1/4) |
0,300 |
197 |
6108-1СТ |
6,3 (1/4) |
0,434 |
198 |
6109-2СТ |
6,3 (1/4) |
0,470 |
256 |
6110-1СТ |
10,0 (3/8) |
1,040 |
335 |
6111-1СТ |
10,0 (3/8) |
1,545 |
389 |
6114-1CT |
10,0 (3/8) |
1,020 |
333 |
6115-1CT |
10,0 (3/8) |
1,540 |
390 |
6121-1СТ |
12,5 (1/2) |
1,790 |
435 |
6122-1СТ |
12,5 (1/2) |
2,060 |
543 |
6123-1СТ |
12,5 (1/2) |
2,380 |
659 |
6127-1CT |
12,5 (1/2) |
2,090 |
545 |
6128-1CT |
12,5 (1/2) |
2,270 |
660 |
6132-1CT |
20,0 (3/4) |
8,280 |
1284 |
6143-1СТ |
20,0 (3/4) |
5,050 |
802 |
6144-1СТ |
20,0 (3/4) |
7,400 |
1046 |
6145-1СТ |
20,0 (3/4) |
9,000 |
1283 |
6150-1CT |
20,0 (3/4) |
10,450 |
1789 |
6160-1CT |
25,0 (1,0) |
16,800 |
2455 |
6170-1CT |
25,0 (1,0) |
19,400 |
3033 |
6280-1СТ |
9x12* |
0,390 |
180 |
6281-2CT |
9x12* |
0,235 |
125,4 |
6282-1СТ |
9x12* |
0,478 |
240 |
6290-1СТ |
9x12* |
0,933 |
305 |
Продолжение таблицы 2
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
6291-2СТ |
9x12* |
1,522 |
388 |
6291-1СТ |
14x18* |
1,580 |
400 |
6292-1СТ |
14x18* |
1,830 |
510 |
6293-1СТ |
14x18* |
2,085 |
620 |
6294-1СТ |
14x18* |
4,050 |
718 |
6295-1СТ |
14x18* |
7,040 |
962 |
6296-1СТ |
14x18* |
7,225 |
1195 |
6297-1CT |
21/26** |
6,627 |
1165 |
6391-10 |
9x12* |
0,18 |
125 |
6391-12 |
9x12* |
0,150 |
125 |
6391-12V |
9x12* |
0,200 |
125 |
6391-25 |
9x12* |
0,230 |
180 |
6391-25V |
9x12* |
0,240 |
180 |
6391-35 |
9x12* |
0,230 |
180 |
6391-35V |
9x12* |
0,290 |
180 |
6391-50 |
9x12* |
0,280 |
240 |
6391-50V |
9x12* |
0,340 |
240 |
6391-85 |
9x12* |
0,340 |
315 |
6391-85V |
9x12* |
0,410 |
315 |
6392-200 |
14x18* |
0,690 |
400 |
6392-200V |
14x18* |
0,740 |
400 |
6392-320 |
14x18* |
1,030 |
630 |
6392-320V |
14x18* |
1,100 |
630 |
* - размер присоединительного прямоугольника, мм ** - размер присоединительной втулки цилиндрической формы, мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Наработка на отказ, циклов, не менее |
5000 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +30 |
- относительная влажность, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
