Номер по Госреестру СИ: 75806-19
75806-19 Рефлектометры оптические
(OPX-BOXe)
Назначение средства измерений:
Рефлектометры оптические OPX-BOXe (далее по тексту - рефлектометр), предназначены для измерения затухания и обратных потерь в оптических волокнах (далее по тексту - ОВ) и их соединениях, длины ОВ и волоконно-оптических линий, расстояния до мест неоднородности и соединений ОВ, а также для генерации непрерывного стабилизированного излучения на фиксированных длинах волн в диапазоне от 650 нм до 1650 нм.
Рефлектометр может применяться при производстве ОВ и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них. Рефлектометр может работать в лабораторных и полевых условиях, как от внешнего источника питания, так и от встроенной аккумуляторной батареи.
Внешний вид.
Рефлектометры оптические
Рисунок № 1
Программное обеспечение
Рефлектометры работают под управлением внешнего программного обеспечение (ПО), установленного на ПК. ПО позволяет проводить настройку параметров измерений, проводить измерения и обрабатывать их результаты, обеспечивает представление результатов измерений в удобном для пользователя виде.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Fiberizer Desktop |
Номер версии (идентификационный номер) ПО |
10.9.60.1100 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель прибора методом офсетной печати, на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим OPX-BOXeГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 100003325.015-2018 Рефлектометры оптические OPX-BOXe. Технические условия
Поверка
Поверкаосуществляется по документу МРБ МП.2803-2018 «Рефлектометры оптические OPX-BOXe. Методика поверки», утвержденному РУП «БелГИМ» 29.08.2018 года.
Основные средства поверки:
-
- рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600 км и от 0 до 20 дБ по ГОСТ 8.585-2013;
-
- рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых рефлектометров с требуемой точностью.
Знак поверки наносится на переднюю панель рефлектометра (место нанесения указано на рисунке 1)
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»(ЗАО «Институт информационных технологий»), Республика Беларусь
Адрес: 220099, Республика Беларусь, г. Минск, ул. Казинца, д. 11а, офис А304 Телефон: (+37517) 235-90-48
Факс: (+37517) 235-90-47, (+37517) 302-85-03
Web-сайт: www.agizer.com/ru
E-mail: info@agizer.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип работы оптического рефлектометра основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по ОВ оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптических линий.
В рефлектометре может быть реализован режим источника оптического излучения на длинах волн оптического рефлектометра. Выходом источника оптического излучения является оптический разъем рефлектометра. Мощность излучения стабилизируется с помощью фотодиода обратной связи и схемы стабилизации мощности.
Рефлектометр выполнен в малогабаритном пластмассовом корпусе.
В корпусе рефлектометра расположены:
-
- оптический рефлектометр;
-
- источник оптического излучения;
-
- источник видимого излучения;
-
- импульсный преобразователь напряжения;
-
- электронные узлы для управления процессом измерения и хранения информации;
-
- аккумуляторная батарея.
Выпускают:
-
- одномодовые (далее по тексту - ОМ) рефлектометры;
-
- многомодовые (далее по тексту - ММ) рефлектометры;
-
- комбинированные рефлектометры, содержащие одномодовый и многомодовый рефлектометр в одном корпусе.
ОМ рефлектометры обеспечивают генерацию излучения на одной, двух или трех длинах волн. ОМ рефлектометры выпускаются с четырьмя градациями динамического диапазона.
ОМ рефлектометры могут иметь встроенный оптический фильтр на пропускание длины волны 1625 нм или 1650 нм и ослабление длины волн от 1310 до 1550 нм. Такие рефлектометры имеют два оптических выхода: один для длины волны 1625 нм или 1625 нм, другой - для остальных длин волн.
ММ рефлектометры обеспечивают генерацию излучения на одной или двух длинах волн.
Комбинированные оптические рефлектометры обеспечивают генерацию излучения на одной или двух длинах волн для ОМ ОВ и на одной или двух длинах волн для ММ ОВ. Общее количество длин волн не может быть более трех. Комбинированных оптический рефлектометр имеет отдельные оптические выходы для ОМ и ММ рефлектометра.
Обозначение модификации рефлектометра в общем случае имеет вид OPX-BOXe WL-DR-LS-VFL-WF-BT и содержит:
-
- номинальные значения длин волн рефлектометра (WL);
-
- значения динамического диапазона (DR) на длинах волн рефлектометра;
-
- обозначение режима источника оптического излучения (LS) на длинах волн рефлектометра;
-
- обозначение источника видимого излучения (VFL);
-
- обозначение наличия связи по интерфейсу WiFi (WF)
-
- обозначение наличия связи по интерфейсу Bluetooth (BT).
Если источник оптического излучения на длинах волн рефлектометра, источник видимого излучения, связь по WiFi или связь по Bluetooth не встроены в данный рефлектометр, то их обозначения не указываются в обозначении модификации.

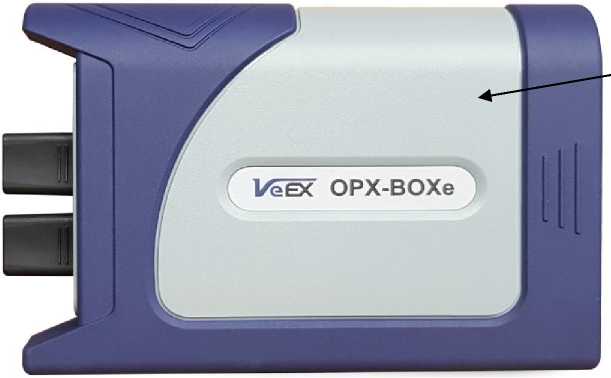

Общий вид рефлектометров с обозначением места нанесения знака поверки представлен на рисунке 1.
На левой панели прибора находятся оптические разъемы и индикатор включения лазера. На правой панели находятся выключатель питания, кнопка RESET, индикаторные светодиоды и разъем microUSB-B.
Пломбой закрывается винт крепления задней панели рефлектометра.
Место нанесения знака поверки
Рисунок 1 - Общий вид рефлектометров
Таблица 9 -
Наименование |
Обозначение |
Количество |
Рефлектометр оптический OPX-BOXe |
- |
1 шт. |
Блок питания UBX310-0520 |
- |
1 шт. |
Наименование |
Обозначение |
Количество |
Сменные адаптеры к оптическому рефлектометру 1):
|
1 шт. 1 шт. 1 шт. 1 шт. | |
Кабель интерфейсный USB-A-microUSB-B |
1 шт. | |
Аккумуляторная батарея 2) |
1 шт. | |
Компакт-диск или USB флэш-память с программным обеспечением и документами:
|
МРБ МП.2803-2018 |
1 шт. |
Паспорт |
- |
1 экз. |
У паковочная сумка |
- |
1 шт. |
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Длины волн излучения ОМ рефлектометра, нм |
1310±20, 1490±20, 1550±20, 1625±20, 1650±20 | |
Длины волн излучения ММ рефлектометра, нм |
850±20, 1300±20 | |
Длительность зондирующих оптических импульсов, нс: - ОМ рефлектометры |
3±40 %, 10±40 %, 25±30 %, 30±30 %, 100±10 %, 300±10 %, 500±10 %, 1000±10 %, 3000±10 %, 10000±10 %, 20000±10 % | |
- ММ рефлектометры |
3±40 %, 10±40 %, 25±30 %, 30±30 %, 100±10 %, 300±10 %, 500±10%,1000±10% | |
Диапазоны измерения расстояний, км: - ОМ рефлектометры |
0,5; 2; 5; 10; 20; 40; 80; 120; 160; 240 | |
- ММ рефлектометры |
0,5; 2; 5; 10; 20; 40; 80 | |
Пределы допускаемого значения абсолютной погрешности при измерении расстояний в нормальных условиях, м |
AL=±(dl+dL+340-^L), где dl=0,5 м - допускаемое значение начального сдвига; dL - разрешение по расстоянию, м; L - измеряемое расстояние, м. Значения разрешения по расстоянию dL зависят от установленного значения диапазона измерения расстояний; минимальное значение dL при значении показателя преломления 1,475 составляет 0,16 м. | |
Пределы допускаемого значения абсолютной погрешности при измерении расстояний в рабочем диапазоне температур, м |
AL=±(dl+dL+5-10’5-L) | |
Динамический диапазон ОМ рефлектометров |
см. таблицу 3 1) | |
Динамический диапазон ММ рефлектометров |
см. таблицу 4 1) | |
Динамический диапазон комбинированных рефлектометров |
см. таблицу 5 1) | |
Пределы допускаемой абсолютной погрешности при измерении затухания в нормальных условиях, дБ |
±(0,03-а), где а - измеряемое затухание, дБ | |
Пределы допускаемой абсолютной погрешности при измерении затухания в рабочем диапазоне температур, дБ |
±(0,05-а), где а - измеряемое затухание, дБ |
Наименование характеристики |
Значение |
Минимальная дискретность отсчета при измерении затухания, дБ |
0,001 |
Мертвая зона по затуханию, м, не более |
4,0 2) |
Мертвая зона по отражению, м, не более |
1,0 2) |
Пределы допускаемой абсолютной погрешности при измерении обратных потерь, дБ |
±2 |
|
Таблица 3 - Значения динамического диапазона ОМ рефлектометров
Длина волны, нм |
Модификации ОМ рефлектометров | |||
Динамический диапазон, дБ, не менее | ||||
1310 |
35 |
39 |
43 |
46 |
1490 |
36 |
40 |
41 |
42 |
1550 |
33 |
37 |
43 |
45 |
1625 |
34 |
38 |
41 |
42 |
1650 |
35 |
39 |
39 |
39 |
Примечания:
|
Таблица 4 - Значения динамического диапазона многомодовых рефлектометров
Длина волны, нм |
Динамический диапазон, дБ, не менее |
Диаметр сердцевины ММ ОВ, мкм |
850 |
30 |
50,0 |
1300 |
32 |
Длина волны, нм |
Динамический диапазон, дБ, не менее |
Диаметр сердцевины ММ ОВ, мкм |
850 |
31 |
62,5 |
1300 |
33 | |
Примечания
|
Таблица 5 - Значения динамического диапазона комбинированных рефлектометров
Длина волны, нм |
Динамический диапазон, дБ, не менее |
Диаметр сердцевины ММ ОВ, мкм | |
ОМ рефлектометр |
1310 |
37 |
- |
1490 |
38 | ||
1550 |
35 | ||
1625 |
36 | ||
1650 |
35 | ||
ММ рефлектометр |
850 |
27 |
50,0 |
1300 |
29 | ||
850 |
28 |
62,5 | |
1300 |
30 | ||
Примечание - ОМ рефлектометр может иметь конфигурацию с одной или двумя длинами волн, ММ рефлектометр может иметь конфигурацию с одной или двумя длинами волн. Общее количество длин волн - не более трех |
Таблица 6 - Характеристики источника оптического излучения на длинах волн рефлектометра
Наименование характеристики |
Значение |
Тип ОВ |
ОМ |
Длина волны, нм |
1310±20, 1490±20, 1550±20, 1625±20, 1650±20 |
Уровень мощности, дБм, не менее |
-4,0 |
Нестабильность уровня мощности за 15 мин, дБ, не более |
0,1 |
Режимы работы |
|
Таблица 7 - Характеристики источника видимого излучения
Наименование характеристики |
Значение |
Длина волны, нм |
650±20 |
Вывод излучения |
через одномодовое ОВ |
Выходная мощность, мВт |
от 0,5 до 5,0 |
Режим излучения |
импульсный или непрерывный |
Таблица 8 - Технические характеристики
Наименование характеристики |
Значение |
Тип фиксированного или сменного адаптера для присоединения ОВ к рефлектометру |
FC , SC, ST, LC 1) |
Тип фиксированного адаптера для присоединения ОВ к источнику видимого излучения |
универсальный |
Наименование характеристики |
Значение |
Питание рефлектометра осуществляется: - от встроенной аккумуляторной батареи: | |
- номинальное напряжение, В |
3,7 |
- емкость, А^ч, не менее |
3,1 |
- от внешнего источника питания: | |
- выходное напряжение, В |
5 |
- ток, А, не менее |
0,5 |
- от сети переменного тока: | |
- напряжением, В |
230±23 |
- частотой, Гц |
50±0,4 |
с помощью сетевого блока питания, входящего в комплект | |
поставки: | |
- выходное напряжение, В |
5 |
- ток, А, не менее |
2 |
Ток, потребляемый от блока питания с выходным напряжением 5 В, А, не более |
1,7 |
Время непрерывной работы: - при питании от внешнего источника питания |
не ограничено |
- при питании от аккумуляторной батареи, ч, не менее |
5,5 |
Время установления рабочего режима, мин, не более |
10 |
Габаритные размеры рефлектометра (Ш*В*Г), мм, не более |
159x109x42 |
Масса рефлектометра с аккумуляторной батареей, кг, не более |
0,46 |
Нормальные условия применения: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 795) |
Рабочие условия применения: - температура окружающего воздуха, °С |
от -10 до +50 |
- относительная влажность воздуха при температуре +25 °С, % |
90 |
- атмосферное давление, кПа (мм рт. ст.) |
от 70 до 106,7 (от 537 до 800) |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
5000 |
1) Тип фиксированного адаптера или поставка сменных |
адаптеров оговариваются при |
заказе рефлектометра. |
