Номер по Госреестру СИ: 52075-12
52075-12 Комплексы программно-аппаратные
(ПАК АБИ)
Назначение средства измерений:
Комплексы программно-аппаратные ПАК АБИ предназначены для измерения геометрических размеров объектов (длина, высота, площадь и т.д.).
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 1
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.12.2017
Номер записи - 141806
ID в реестре СИ - 364206
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ЗАО "Институт информационных технологий"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1132 от 2012.12.13 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 54042-12 по 52064012,19037-12,52065-12 по 52074-12,36897-12,3111-12,33071-12,52075-12 по 52083-12)
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
Наличие аналогов СИ: Комплексы программно-аппаратные (ПАК АБИ)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ЗАО "Институт информационных технологий"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
21313-01 01.06.2006 |
Приборы для обнаружения повреждений оптического кабеля, ВЛ-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
21313-06 01.06.2011 |
Приборы для обнаружения повреждения оптического кабеля, ВЛ ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
25197-03 01.07.2008 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
25197-06 01.06.2011 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
25197-08 01.12.2013 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
25514-03 01.09.2008 |
Тестеры оптические, ОТ-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
25590-03 |
Тестер оптический, ОТ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
25590-03 |
Тестер оптический, ОТ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
31836-06 01.06.2011 |
Приборы оптические измерительные многофункциональные, МТР 9000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
31836-10 01.04.2015 |
Приборы оптические измерительные многофункциональные, МТР9000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
34732-07 |
Тестер оптический, ОТ-2-3/С ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
36544-07 |
Генератор оптический, ОГ-2-1/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
37596-08 01.05.2013 |
Рефлектометры оптические, ОР-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
37596-11 27.06.2016 |
Рефлектометры оптические, ОР-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
40590-09 01.07.2014 |
Рефлектометры оптические, ВЛ-7 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
41263-09 01.09.2014 |
Тестеры оптические, ОТ-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
41783-09 |
Генератор оптический, ОГ-2-1/Т ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
41784-09 |
Генератор оптический, ОГ-2-1/Р ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
44290-10 01.04.2015 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
44290-13 11.07.2018 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
44918-10 |
Генератор оптический, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
45356-10 |
Тестер оптический, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
46360-11 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
46684-11 |
Генераторы оптические, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
47414-11 |
Генераторы оптические, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
48509-11 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
52075-12 14.12.2017 |
Комплексы программно-аппаратные, ПАК АБИ ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
53772-13 13.06.2018 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
60003-15 |
Генератор оптический, ОГ-2-3/3456 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
60004-15 |
Генераторы оптические, ОГ-2-3/35 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
62300-15 18.11.2021 |
Тестеры оптические, IIT-LTS ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
62509-15 25.11.2021 |
Генераторы оптические, ОГ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
63066-16 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
70862-18 |
Тестер оптический, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
44290-18 30.05.2022 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
53772-18 31.10.2022 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
72494-18 03.10.2022 |
Приборы оптические измерительные многофункциональные, FX300 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
74356-19 03.05.2023 |
Тестеры оптические, FX85 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
75985-19 27.09.2023 |
Приборы оптические измерительные многофункциональные, FX150 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
75806-19 31.07.2023 |
Рефлектометры оптические, OPX-BOXe ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
89760-23 14.02.2028 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Кто поверяет Комплексы программно-аппаратные (ПАК АБИ)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|
Стоимость поверки Комплексы программно-аппаратные (ПАК АБИ)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Хабаровский ЦСМ Хабаровский край |
8400 | 17178 |
ФБУ Хабаровский ЦСМ Хабаровский край |
25956 | 17178 |
Программное обеспечение
Идентис |
икационные данные программного обеспечения: | |||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ФРИЗ |
ФРИЗ |
ФРИЗ 3.3 |
9EBD552F |
CRC32 |
Защита метрологически значимой составляющей программного обеспечения осуществляется при помощи электронного ключа, поставляемого вместе с программным обеспечением. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации и корпус комплекса методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Содержатся в документе «Комплекс программно-аппаратный ПАК АБИ» 425800.001.38343004 Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам программно-аппаратным ПАК АБИ-
1 МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-6 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
-
2 ТУ 4258-001-38343004-12 «Комплекс программно-аппаратный ПАК АБИ. Технические условия».
Поверка
Поверкаосуществляется в соответствии с документом МП ТИнТ 68-2012 «Комплекс программноаппаратный ПАК АБИ. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» 18 октября 2012 г.
Основное поверочное оборудование:
-
- Штангенциркуль Micron с диапазоном измерений от 0 до 1000 мм и основной погрешностью ±0,1 мм;
-
- Рулетка измерительная металлическая Р20Н3Г с диапазоном измерений от 0 до 20 м и основной погрешностью ±1 мм;
Изготовитель
Закрытое акционерное общество «Институт Информационных Технологий» (ЗАО «Институт Информационных Технологий») 107078, г. Москва, ул. Каланчевская, 11, стр. 3
Телефон:+7(495) 504-07-00, факс: +7(495) 789-46-66
E-mail: mail@iitvision. ru
Испытательный центр
Государственный Центр испытаний средств измерений ООО «ТестИнТех» (ГЦИ СИ ООО «ТестИнТех») 123308, Москва, ул. Мневники, д. 1Комплекс программно-аппаратный ПАК АБИ состоит из 2-х цифровых фотокамер, жестко закрепленных на базисе и персонального компьютера “Notebook” с установленным специализированным программным обеспечением. Принцип действия основан на фотограмметрических методах расчета трехмерных координат точек объекта, наблюдаемых системой фотокамер. Стереопара цифровых фотоснимков обрабатывается программным обеспечением комплекса, рассчитывает координаты XYZ точек объекта, масштабирует снимки и вычисляет расстояния между точками. Масштабирование снимков определяется специальной процедурой калибровки комплекса с использованием высокоточного калибровочного поля, задающего опорную систему координат и позволяющего оценить и компенсировать параметры нелинейных искажений съемочной системы. Калибровка производится изготовителем, после чего комплекс пломбируется пломбой изготовителя.

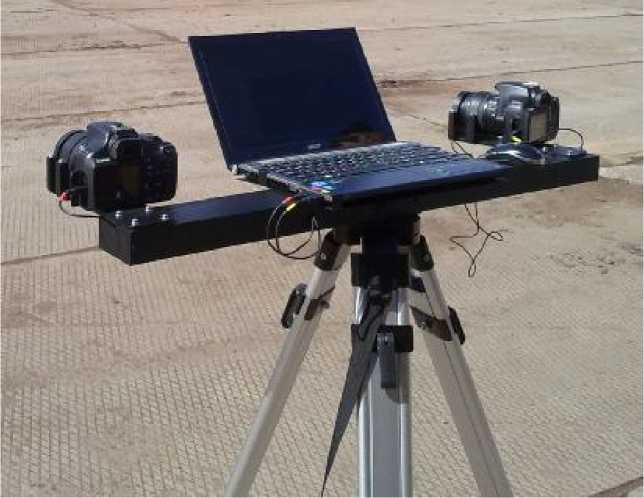

Внешний вид комплекса программно-аппаратного ПАК АБИ показан на рисунке 1.
Рисунок 1

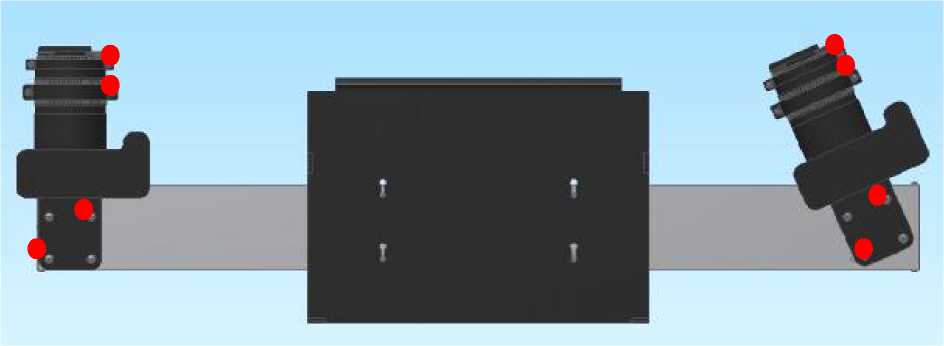

Места пломбировки комплекса программно-аппаратного ПАК АБИ показаны на рисунке 2.
® - Обозначение мест расположения заводских пломб на базисе (вид сверху).
Рисунок 2
Наименование параметра |
Значение параметра |
1. Диапазон измеряемых длин, м |
от 0,02 до 15 |
2. Предел допускаемой абсолютной погрешности измерения длин в диапазоне от 0,02 до 1 м, мм |
±0,3 |
3. Предел допускаемой относительной погрешности измерения длин в диапазоне от1 до 15 м, % |
±0,3 |
3. Габаритные размеры, не более, мм: |
860x215x168 |
4. Масса измерительного модуля, не более, кг: |
6,5 |
5. Рабочий диапазон температур, °С |
от - 10 до +45 |
6. Напряжение питания, В |
+12 |
