Номер по Госреестру СИ: 75551-19
75551-19 Газоанализаторы портативные
(CX-5)
Назначение средства измерений:
Газоанализаторы портативные модели CX-5 (далее - газоанализаторы) предназначены для измерений концентраций кислорода и монооксида углерода во взрывоопасной среде и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Внешний вид.
Газоанализаторы портативные
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
-
- обработку измерительной информации;
-
- диагностику аппаратной части газоанализатора;
-
- проведение настройки газоанализатора;
-
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
05853 |
Номер версии (идентификационный номер) ПО |
не ниже Ver.0 |
Цифровой идентификатор ПО |
- |
Алгоритм расчета цифрового идентификатора ПО |
- |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным модели CX-5
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах
Техническая документация изготовителя фирмы Riken Keiki Co., Ltd, Япония
Поверка
Поверкаосуществляется по документу МП-087/03-2019 «Газоанализаторы портативные модели CX-5. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 04 марта 2019 г
Основные средства поверки:
- стандартные образцы состава газовые смеси в баллонах под давлением ГСО 10532-2014, ГСО 10704-2015;
- генераторы газовых смесей ГГС мод . ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15).
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма Riken Keiki Co., Ltd, ЯпонияАдрес: 2-7-6 Azusawa Itabashi-Ku, Tokyo 174-8744 Japan
Тел.: 81-3-3966-1113
Факс: 81-3-3558-9110
Web-сайт: http://www.rikenkeiki. co.jp
E-mail: intdept@rikenkeiki. co.jp
Заявитель
Представительство АО «Тайрику Трейдинг Ко., Лтд.» (Япония)ИНН 9909005080
Адрес: 119049, г. Москва, ул. Коровий Вал, д. 7, стр. 1, пом. XII
Тел.: +7 (499) 237-18-82
Факс: +7 (495) 931-99-47
E-mail: info@tairiku.info
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Газоанализаторы представляют собой автоматические двухканальные индивидуальные приборы непрерывного действия. В газоанализаторах для измерения содержания оксида углерода используются электрохимические сенсоры, содержание кислорода измеряется гальваническим методом, газоанализаторы имеют встроенные микропроцессоры.
Конструктивно газоанализаторы представляют из себя малогабаритные переносные приборы непрерывного действия и индивидуального пользования.
Питание газоанализаторов осуществляется от встроенных батарей, для работы в ночное время приборы имеют подсветку. Считывание измерительной информации проводится по показаниям цифрового дисплея на жидких кристаллах, на дисплей выводится также информация о состоянии источников питания и текущем времени. Газоанализаторы имеют звуковую, световую и вибросигнализацию, которая срабатывает при превышении установленного порога.
Пороги срабатывания настраиваются по требованию заказчика при помощи меню. Предусмотрена также сигнализация о разрядке источников питания и превышении верхнего предела диапазона измерения. Питание газоанализатора осуществляется от щелочных аккумуляторов типа ААА, в газоанализаторах используется диффузионный метод отбора пробы.
На лицевой панели корпуса расположены:
-
- жидкокристаллический дисплей;
-
- сигнальные лампы, служащие для оповещения о состоянии атмосферы и газоанализатора;
-
- динамик для оповещения о состоянии атмосферы и газоанализатора;
-
- гнездо сенсоров;
-
- кнопочная клавиатура (две кнопки);
-
- динамик для оповещения о состоянии атмосферы и газоанализатора;
-
- инфракрасный порт.
Газоанализаторы имеют жидкокристаллический цифровой дисплей, обеспечивающий отображение:
-
- результатов измерений содержания определяемых компонентов;
-
- уровня заряда аккумуляторов;
-
- информацию о срабатывании сигнализации и о сбоях в работе газоанализатора.
Общий вид газоанализатора приведен на рисунке 1. Опломбирование газоанализаторов от несанкционированного доступа не предусмотрено.

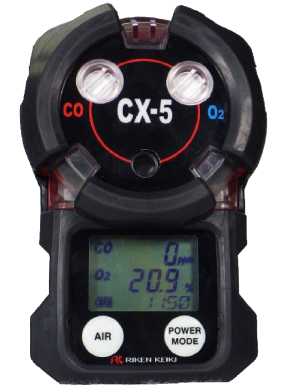

Рисунок 1 - Общий вид газоанализаторов портативных модели CX-5
Таблица 2 - Основные метрологические характеристики газоанализаторов
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной приведенной 1) погрешности, % |
Предел допускаемого времени установления показаний Т0,9д, с |
Кислород O2 |
от 0 до 25 % |
±1,0 |
20 |
Продолжение таблицы 2
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной приведенной 1) погрешности, % |
Предел допускаемого времени установления показаний Т0,9д, с |
Оксид углерода СО |
от 0 до 2000 млн-1 |
±5,0 |
20 |
1) Приведенная погрешность нормирована к верхнему значению диапазона измерений. |
Таблица 3 - Дополнительные метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности: - при изменении температуры окружающей среды в диапазонах: от -10 до +15 оС включ. и св. +25 до +50 о С, на каждые 10 оС |
0,5 |
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Габаритные размеры (высотахширинахдлина), мм, не более |
93х58х35 |
Масса, кг, не более |
0,15 |
Количество порогов срабатывания сигнализации |
2 |
Расход анализируемого компонента, дм3/мин. |
0,5 |
Условия эксплуатации:
|
от -20 до +60 от 30 до 80 от 84 до 120 |
Время прогрева, с, не более |
25 |
Степень защиты по ГОСТ 14254-2015 |
IP67 |
Маркировка взрывозащиты |
0Ех ia IIC T4 Ga |
Средняя наработка на отказ, ч |
236520 |
Срок службы, лет |
10 |
