Номер по Госреестру СИ: 75196-19
75196-19 Газоанализаторы
(TP-70D)
Назначение средства измерений:
Газоанализаторы серии TP-70D (далее - газоанализаторы) предназначены для измерения концентрации токсичных газов в воздушных средах. Газоанализаторы применяются для контроля атмосферного воздуха и воздуха рабочей зоны.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
-
- обработку измерительной информации;
-
- диагностику аппаратной части газоанализатора;
-
- проведение настройки газоанализатора;
-
- формирование цифрового выходного сигнала.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
04911 |
Номер версии (идентификационный номер) ПО |
не ниже ver.0 |
Цифровой идентификатор ПО |
6785 |
Алгоритм расчета цифрового идентификатора ПО |
- |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам серии TP-70D
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах.
Техническая документация изготовителя Riken Keiki Co., Ltd, Япония
Поверка
Поверкаосуществляется по документу МП-082/02-2019 «Газоанализаторы серии TP-70D. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 26 февраля 2019 г.
Основные средства поверки:
-
- генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15);
-
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС): ГСО 10532-2014 (О2 -азот), ГСО 10563-2015 (CH4 - азот), ГСО 10704-2015 (СО - воздух), ГСО 10549-2014 (C4F6 -воздух), ГСО 10703-2015 (H2 - воздух), ГСО 10546-2014 (AsH3 - азот, PH3 - азот, SiH4 - азот, F2 - азот), ГСО 10547-2014 (NH3 - азот, HCN - азот), ГСО 10538-2014 (H2S - азот), ГСО 105242014 (C3H7OH - азот), ГСО 10533-2014 (CH3OH - азот), ГСО 10597-2015 (C2H2 - азот), ГСО 10548-2014 (C5F8 - азот, С2ЩЕ4 - азот, СгН^г - азот);
-
- установки динамические Микрогаз-ФМ - рабочие эталоны 1-го разряда (рег. № 6828417) в комплекте с источниками микропотоков ИМ108-М-Е на HCl, ИМ09-М-А2 на Cl2, ИМ ГП-129-О-А2 на CH2O2, ИМ-ГП-105-М-Б на CH3COOH, ИМ05-М-А2 на SO2, ИМ01-0-Г1 и ИМ01-0-Г2 на NO2, ИМ159-М-А2 на Br2 (рег. № 15075-09);
-
- генераторы хлора ГРАНТ-ГХС (рег. № 40210-08);
-
- генераторы озона ГС 7601 (рег. № 13298-92).
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма Riken Keiki Co., Ltd., Япония
Адрес: 2-7-6 Azusawa Itabashi-Ku, Tokyo 174-8744 Japan
Тел.: 81-3-3966-1113
Факс: 81-3-3558-9110
Web-сайт: http://www.rikenkeiki. co.jp
E-mail: intdept@rikenkeiki. co.jp
Заявитель
Представительство АО «Тайрику Трейдинг Ко., Лтд.» (Япония)
ИНН 9909005080
Адрес: 119049, г. Москва, ул. Коровий Вал, д. 7, стр. 1, пом. XII
Тел.: + 7 (499) 237-18-82
Факс: +7 (495) 931-99-47
E-mail: info@tairiku.info
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6.
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия газоанализатора основан на применении электрохимических датчиков. Метод основан на измерении тока, вырабатываемого при взаимодействии электродов сенсора с целевым газом.
Газоанализатор является переносным, одноканальным прибором, состоит из одного блока, непрерывного действия. Отбор пробы - принудительный, осуществляется с помощью встроенного насоса. Газоанализатор выполнен в металлическом корпусе, в котором размещены: побудитель расхода, пиролизатор, электрохимический датчик, индикаторный блок и цифровой дисплей.
Показания газоанализатора выводятся на цифровой дисплей, показывающий содержание, анализируемого компонента в газовой пробе. Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающей отображение:
-
- результатов измерений содержания определяемых компонентов;
-
- уровня заряда аккумуляторов;
-
- двух порогов аварийной сигнализации;
-
- меню пользователя;
-
- индикатор питания;
-
- индикатор неисправности.
Выходными сигналами газоанализаторов являются:
-
- показания цифрового дисплея;
-
- унифицированный аналоговый выходной сигнал от 4 до 20 мА.
Электрическое питание газоанализаторов осуществляется от внешнего источника питания напряжения переменного тока.
Внешний вид газоанализаторов приведен на рисунке 1. Опломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.

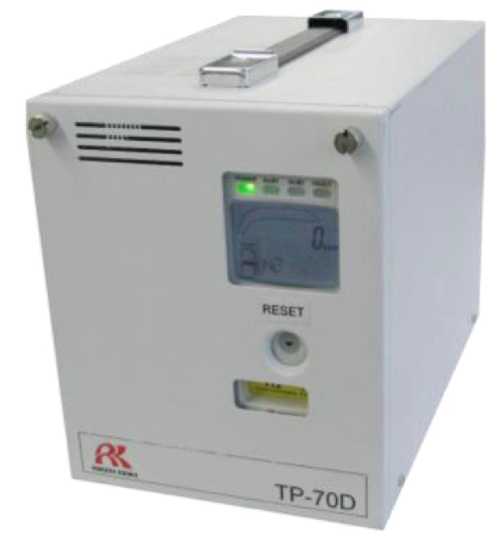

Рисунок 1 - Внешний вид газоанализаторов TP-70D
газоанализаторов приведены в таблицах 2-4.
Таблица 2 - Метрологические ха |
рактеристики газоанализаторов | ||
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной приведенной1) погрешности, % |
Предел допускаемого времени установления показаний Т0,9д, с |
Кислород О2 |
от 0 до 25 % |
±20 |
60 |
Метан CH4 |
от 0 до 2,0 % |
±20 |
60 |
Оксид углерода СО |
от 0 до 75 млн-1 |
±20 |
60 |
Гексафторбутадиен C4F6 |
от 0 до 5 млн-1 |
±20 |
60 |
Октафторциклопентен C5F8 |
от 0 до 15 млн-1 |
±20 |
60 |
Водород Н2 |
от 0 до 2000 млн-1 |
±20 |
60 |
Хлористый водород HCl |
от 0 до 6 млн-1 |
±20 |
60 |
Арсин AsH3 |
от 0 до 0,2 млн-1 |
±20 |
60 |
Аммиак NH3 |
от 0 до 75 млн-1 |
±20 |
60 |
Хлор Cl2 |
от 0 до 1,5 млн-1 |
±20 |
60 |
Фосфин PH3 |
от 0 до 1 млн-1 |
±20 |
60 |
Муравьиная кислота HCOOH |
от 0 до 15 млн-1 |
±20 |
60 |
Уксусная кислота CH3COOH |
от 0 до 30 млн-1 |
±20 |
60 |
Азотная кислота HNO3 |
от 0 до 20 млн-1 |
±20 |
60 |
Оксид серы SO2 |
от 0 до 6 млн-1 |
±20 |
60 |
Оксид азота NO2 |
от 0 до 5 млн-1 |
±20 |
60 |
Озон О3 |
от 0 до 1 млн-1 |
±20 |
60 |
Силан SiH4 |
от 0 до 15 млн-1 |
±20 |
60 |
Фтор F2 |
от 0 до 3 млн-1 |
±20 |
60 |
Сероводород H2S |
от 0 до 1 млн-1 |
±20 |
60 |
Пропанол C3H7OH |
от 0 до 2000 млн-1 |
±20 |
60 |
Метанол CH3OH |
от 0 до 1000 млн-1 |
±20 |
60 |
Синильная кислота HCN |
от 0 до 30 млн-1 |
±20 |
60 |
Бром Br2 |
от 0 до 1 млн-1 |
±20 |
60 |
Ацетилен C2H2 |
от 0 до 2000 млн-1 |
±20 |
60 |
Дифторметан CH2F2 |
от 0 до 10000 млн-1 |
±20 |
60 |
Тетрафторэтан С^Н^ |
от 0 до 5000 млн-1 |
±20 |
60 |
Дифторэтан С2ЩР2 |
от 0 до 5000 млн-1 |
±20 |
60 |
1) Приведенная погрешность нормирована к верхнему значению диапазона измерений |
Таблица 3 - Дополнительные метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности: - при изменении температуры окружающей среды в диапазонах: от 0 до +15 о С включ. и св. +25 до +40 о С, на каждые 10 о С |
0,5 |
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Габаритные размеры (высотахширинахдлина), мм, не более |
160х220х260 |
Масса, кг, не более |
5,4 |
Токовый выходной сигнал, мА |
от 4 до 20 |
Расход газовой пробы, дм3/мин., не более |
0,5 |
Количество порогов срабатывания сигнализации |
2 |
Условия эксплуатации: - температура окружающей среды, °C |
от 0 до +40 |
- относительная влажность окружающего воздуха (без конденсации влаги), % |
от 30 до 70 |
- атмосферное давление, кПа |
от 84 до 120 |
Напряжение питания, В |
от 100 до 240 |
Время прогрева, с, не более |
25 |
Максимальная потребляемая мощность, Вт |
150 |
Средняя наработка на отказ, ч |
77964 |
Срок службы, лет |
10 |
