Сведения о средстве измерений: 75181-19 Измерители (моментомеры) крутящего момента силы

Номер по Госреестру СИ: 75181-19
75181-19 Измерители (моментомеры) крутящего момента силы
(DREMOTEST-E)

Назначение средства измерений:
Измерители (моментомеры) крутящего момента силы DREMOTEST-E (далее -измерители) предназначены для измерения крутящего момента силы с установленной погрешностью при поверке и калибровке ключей (отвёрток) моментных (динамометрических).

сертификация программного обеспечения
Внешний вид. Измерители (моментомеры) крутящего момента силы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители (моментомеры) крутящего момента силы

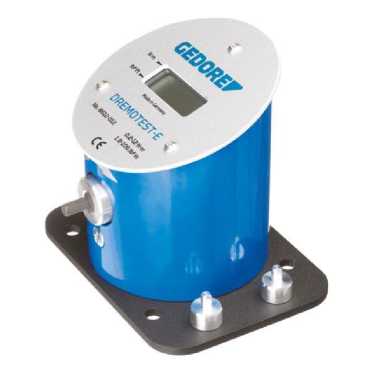

Рисунок № 1
Внешний вид. Измерители (моментомеры) крутящего момента силы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители (моментомеры) крутящего момента силы

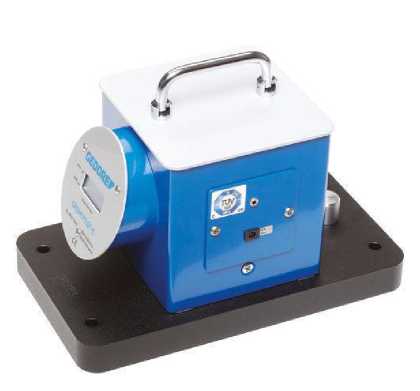

Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 31.05.2017
Номер записи -
ID в реестре СИ - 615352
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Измеритель ( моментомер) крутящего момента силы DREMOTEST-E мод. 8612-1000, DREMOTEST-E, мод. 8612-3150, DREMOTEST-E, мод. 8612-300, DREMOTEST-E, мод. 8612-1000, DREMOTEST-E модель 8612-3150, DREMOTEST-E модель 8612-300, DREMOTEST-E модель 8612-1000, DREMOTEST-E мод. 8612-3150, DREMOTEST-E мод. 8612-1000, DREMOTEST-E мод. 8612-050, DREMOTEST-E мод. 8612-012, DREMOTEST-E 8612-3150, DREMOTEST-E 8612-300, DREMOTEST-E 8612-012, DREMOTEST-E, 8612-3150, 8612-300, 8612-1000, 8612-050, 8612-012,

Производитель

Изготовитель - Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет получить сведения о владельцах средств измерений конкретного производителя и типа СИ.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 425
Выдано извещений - 0
Кол-во периодических поверок - 219
Кол-во средств измерений - 92
Кол-во владельцев - 73
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Измерители (моментомеры) крутящего момента силы (DREMOTEST-E)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
75181-19 Измерители (моментомеры) крутящего момента силы (DREMOTEST-E)
Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ )
66399-17 Измерители крутящего момента силы (моментомеры) переносные электронные (ТС605 МЭПЭ)
ООО "Тестсистемы" (РОССИЯ г.Иваново)

Все средства измерений ООО "Тестсистемы"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
63988-16
18.05.2021
Ключи моментные предельные регулируемые, DREMOMETER, мод. AML, AL, BL, BCL, BCK, CL, CDL, DSL, DL, DRL, DXL, EK, EKL, EL, F
Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
71174-18
21.05.2024
Ключи динамометрические шкальные, Gedore серии ADS, BDS, CDS, DDS, EDS, 83
Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
73272-18
30.11.2024
Ключи динамометрические предельные, Gedore серии TBN, TSC, TSN, TSP, ATB
Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
75181-19
31.05.2017
Измерители (моментомеры) крутящего момента силы, DREMOTEST-E
Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
77422-20
10.02.2025
Ключи моментные предельные, DREMASTER
Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
77421-20
10.02.2025
Ключи моментные предельные регулируемые, DREMOMETER
Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
91512-24
05.03.2029
Измерители крутящего момента силы, CL
Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
92016-24

Измеритель крутящего момента силы, LDP
Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Измерители крутящего момента силы (моментомеры) переносные электронные (ТС605 МЭПЭ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
(RA.RU.311406)
РСТ
  • 8612-1000
  • 1 0 1 0 0 0 0
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • модификация 8612-3150
  • модификация 8612-300
  • модификация 8612-1000
  • модификация 8612-012
  • модификация 8612-050
  • 51 15 8 0 25 13 6
    ООО "КВАЛИТЕСТ"
    (RA.RU.312469)
  • модификация 8612-012
  • модификация 8612-3150
  • 8612-3150
  • 8612-1000
  • 8612-300
  • 8612-050
  • 8612-012
  • 8 0 6 0 6 0 6
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • DREMOTEST-E
  • DREMOTEST-E, мод. 8612-300
  • 8612-050
  • 8612-300
  • 8612-012
  • 12 1 1 11 0 6 1 5
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • DREMOTEST-E 8612-300
  • 8612-050
  • 8612-1000
  • 8612-300
  • 8612-3150
  • 26 2 7 18 0 13 7 6
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • мод. 8612-1000
  • мод. 8612-300
  • 3 0 3 0 3 0 3
    ООО "КВАЗАР"
    (RA.RU.310696)
  • 8612-012
  • 8612-1000
  • 8612-3150
  • 8612-300
  • 8612-050
  • Мод 8612-3150
  • мод. 8612-300
  • мод. 8612-012
  • 154 4 90 59 0 128 74 54
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • нет модификации
  • 4 1 3 0 4 1 3
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Измеритель (моментомер ) крутящего момента силы DREMOTEST-EК
  • 1 0 1 0 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • 8612-1000
  • 8612-050
  • 8612-300
  • DREMOTEST-E 8612-3150
  • DREMOTEST-E 8612-300
  • DREMOTEST-E 8612-012
  • 8612-3150
  • DREMOTEST-E мод. 8612-1000
  • 8612-012
  • 49 12 13 36 0 11 4 7
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • DREMOTEST-E, мод. 8612-300
  • 1 0 1 0 1 0 1
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Измеритель ( моментомер) крутящего момента силы DREMOTEST-E мод. 8612-1000
  • 1 0 0 0 0 0 0
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • 8612-3150
  • 8612-1000
  • модификация 8612-1000
  • модификация 8612-3150
  • модификация 8612-050
  • модификация 8612-300
  • 26 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • DREMOTEST-E, мод. 8612-1000
  • DREMOTEST-E, мод. 8612-300
  • DREMOTEST-E, мод. 8612-3150
  • 8612-1000
  • 8612-3150
  • 8612-300
  • 8612-012
  • 25 1 4 21 0 25 4 21
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • DREMOTEST-E мод. 8612-3150
  • DREMOTEST-E
  • DREMOTEST-E модель 8612-300
  • DREMOTEST-E модель 8612-1000
  • DREMOTEST-E модель 8612-3150
  • 8612-1000
  • 8612-300
  • 8612-050
  • DREMOTEST-E мод. 8612-050
  • DREMOTEST-E мод. 8612-012
  • 62 7 12 50 0 61 12 49
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • 8612-300
  • 1 0 1 0 1 0 1

    Стоимость поверки Измерители крутящего момента силы (моментомеры) переносные электронные (ТС605 МЭПЭ)

    Организация, регион Стоимость, руб Средняя стоимость
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    1116 5097
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    1554 5097
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    4518 5097
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    13200 5097

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к измерителям (моментомерам) крутящего момента силы DREMOTEST-E

    ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы

    ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки Техническая документация «GEDORE Werkzeugfabrik GmbH & Co. KG», Германия

    Поверка

    Поверка

    осуществляется по документу ГОСТ Р 8.796-2012 «ГСИ. Измерители крутящего момента силы. Методика поверки» (по 1-му способу применения).

    Основные средства поверки:

    - поверочные установки 1-го разряда по ГОСТ Р 8.752-2011, основная погрешность ±0,4 %;

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    «GEDORE Werkzeugfabrik GmbH & Co. KG», Германия
    Адрес: Remscheider Str/ 147, 42899 Remscheid, Germany
    Тел.: +49 (0) 2191 46 15 144; Факс: +49 (0) 2191 46 16 25 6
    Web-сайт www.gedore.com

    Заявитель


    Общество с ограниченной ответственностью «Гедоре Тул Центр»
    (ООО «Гедоре Тул Центр»)
    ИНН 7705248853
    Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 11 стр. 1
    Тел.: (800) 100 58 96; +7 (499) 754-70-00
    Web-сайт: www.gedoretools.ru
    E-mail: sales@gedoretools.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)
    Адрес: 123308, г. Москва, ул. Мневники, д. 1 Тел.: +7 (499) 944-40-40

    Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нём тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Далее этот сигнал поступает на встроенный усилитель сигнала, где он усиливается, преобразуется в цифровой сигнал и выводится на встроенный индикатор измерителя.

    Конструктивно измерители состоят из металлического корпуса, встроенного первичного измерительного преобразователя (датчика крутящего момента силы), жидкокристаллического индикатора   для   отображения   значений   крутящего момента силы, внешнего

    присоединительного шестигранника для сопряжения динамометрического инструмента и измерителя  для   модификации  8612-3150  эту функцию выполняет  внутренний

    присоединительный квадрат), расположенного на торцевой части измерителя, разъёма для подключения к компьютеру по интерфейсу RS232 и разъёма питания для подключения сетевого адаптера. Питание измерителя осуществляется от сети переменного тока.

    Измерители выпускаются в пяти модификациях: 8612-012, 8612-050, 8612-300, 86121000 и 8612-3150; отличающихся диапазоном крутящего момента силы, размерами присоединительной ячейки, габаритными размерами и массой.

    Общий вид измерителей (моментомеров) крутящего момента силы DREMOTEST-E представлены на рисунках 1 и 2.

    Внешний вид. Измерители крутящего момента силы (моментомеры) переносные электронные (ТС605 МЭПЭ), http://oei-analitika.ru

    Рисунок 1 - Общий вид измерителей (моментомеров) крутящего момента силы DREMOTEST-E модификаций 8612-012, 8612-050, 8612-300, 8612-1000

    Внешний вид. Измерители крутящего момента силы (моментомеры) переносные электронные (ТС605 МЭПЭ), http://oei-analitika.ru

    Рисунок 2 - Общий вид измерителей (моментомеров) крутящего момента силы DREMOTEST-E модификаций 8612-3150

    Пломбирование измерителей (моментомеров) крутящего момента силы не предусмотрено.

    Программное обеспечение отсутствует.


    :

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Измеритель (моментомер) крутящего момента силы DREMOTEST-E

    1 шт.

    RS232 кабель для подключения к компьютеру

    1 шт.

    Блок питания

    1 шт.

    Продолжение таблица 3

    Наименование

    Обозначение

    Количество

    Адаптер:

    - для 8612-012

    1/4 дюйма и 3/8 дюйма

    2 шт.

    - для 8612-050

    1/4 дюйма и 3/8 дюйма

    2 шт.

    - для 8612-300

    3/8 дюйма и 1/2 дюйма

    2 шт.

    - для 8612-1000

    1/2 дюйма и 3/4 дюйма

    2 шт.

    - для 8612-3150

    1 дюйм

    1 шт.

    Руководство по эксплуатации

    «Инструкция по эксплуатации. Измерители (моментомеры) крутящего момента силы DREMOTEST-E»

    1 экз.


    Таблица 1 - Метрологические ха

    рактеристики

    Наименование характеристики

    Модиф

    шкации / Значение

    8612-012

    8612-050

    8612-300

    8612-1000

    8612-3150

    Диапазон измерений крутящего момента силы, Н^м

    от 0,2 до

    12

    от 2 до 55

    от 20 до

    320

    от 90 до

    1100

    от 500 до

    3150

    Разрешающая способность индикации, Н^м

    0,001

    0,01

    0,1

    1

    Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

    ±1

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Модификации / Значение

    8612-012

    8612-050

    8612-300

    8612-1000

    8612-3150

    Размер внешнего присоединительного шестигранника, мм

    6,35

    10

    17

    36

    -

    Размер внутреннего присоединительного квадрата, мм

    -

    -

    -

    -

    38,1

    Г абаритные размеры, (ВХШХД), мм, не более

    150х125х

    126

    150х114х

    126

    150х118х

    126

    160х181х

    176

    320х203х

    197

    Масса, кг, не более

    3

    10

    26

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от +15 до +25

    от 40 до 80

    Напряжение питания, В

    от 220 до 240

    Частота напряжения питания, Гц

    от 45 до 60


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
