Номер по Госреестру СИ: 92016-24
92016-24 Измеритель крутящего момента силы
(LDP)
Назначение средства измерений:
Измеритель крутящего момента силы LDP (далее по тексту - измеритель), предназначен для измерений крутящего момента силы при калибровке (градуировке) гайковертов в режимах текущего и максимального значений.
Внешний вид.
Измеритель крутящего момента силы
Рисунок № 1
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства -
Номер записи - 193876
ID в реестре СИ - 1416133
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1119 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2295 от 2021.10.15 О внесении изменений в сведения об утвержденных типах средств измерений
Наличие аналогов СИ: Измеритель крутящего момента силы (LDP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63988-16 18.05.2021 |
Ключи моментные предельные регулируемые, DREMOMETER, мод. AML, AL, BL, BCL, BCK, CL, CDL, DSL, DL, DRL, DXL, EK, EKL, EL, F Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
71174-18 21.05.2024 |
Ключи динамометрические шкальные, Gedore серии ADS, BDS, CDS, DDS, EDS, 83 Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73272-18 30.11.2024 |
Ключи динамометрические предельные, Gedore серии TBN, TSC, TSN, TSP, ATB Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75181-19 31.05.2017 |
Измерители (моментомеры) крутящего момента силы, DREMOTEST-E Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77422-20 10.02.2025 |
Ключи моментные предельные, DREMASTER Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77421-20 10.02.2025 |
Ключи моментные предельные регулируемые, DREMOMETER Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
91512-24 05.03.2029 |
Измерители крутящего момента силы, CL Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92016-24 |
Измеритель крутящего момента силы, LDP Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Измеритель крутящего момента силы (LDP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измеритель крутящего момента силы (LDP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее ПО) измерителя защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LTC |
|
Номер версии (идентификационный номер ПО) |
1,2 |
Изготовитель
Фирма «GEDORE Werkzeugfabrik GmbH & Co. KG», Германия
Адрес: Remscheider StraBe 149, 42899 Remscheid Germany
Телефон (факс): +49 2191-596-0 (+49 2191-596-230)
Web - сайт: www.gedore.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
E-mail: mail@nncsm.ru
Правообладатель
Фирма «GEDORE Werkzeugfabrik GmbH & Co. KG», Германия
Адрес: Remscheider StraBe 149, 42899 Remscheid Germany
Принцип действия измерителя основан на преобразовании электрического сигнала разбаланса тензорезисторов, включенных в мостовую схему, расположенных на чувствительных элементах измерительного блока. Электрический сигнал с мостовой схемы поступает в блок обработки данных, где преобразуется в цифровой с последующим выводом результатов измерений на экран блока управления.
К данному типу относится измеритель крутящего момента силы LDP с заводским номером TP15.0015.
Конструктивно измеритель состоит из мобильной платформы, на которой установлены блоки: измерений, обработки данных и управления.
Блок измерений представляет собой стальную конструкцию с двумя монтажными модулями (№1 с заводским номером 170986 и №2 с заводским номером 170899) разного диапазона измерений. Блок измерений выполняет функцию преобразования, приложенного к монтажному модулю, крутящего момента силы от гайковерта в электрический сигнал, для последующей передачи на блок обработки данных.
Блок обработки данных предназначен для приема электрических сигналов с тензометрических датчиков измерительного блока и обработки в цифровой сигнал, с последующей передачей на блок управления.
Блок управления состоит из жидкокристаллического экрана и клавиатуры. Блок управления служит для вывода результатов измерений и выбора режима работы измерителя.
Пломбирование измерителя и нанесение знака поверки на корпус не предусмотрено.
На мобильной платформе измерителя с лицевой стороны при помощи клеящего состава установлена маркировочная табличка, содержащая следующую информацию: данные о производителе, заводской номер и тип измерителя. На модулях № 1 и № 2 заводской номер и диапазон измерений указаны на торце. Информация на измерителе и его модулях нанесена типографским способом. Заводской номер представляет собой буквенно-цифровой код для измерителя и числовой для модулей.

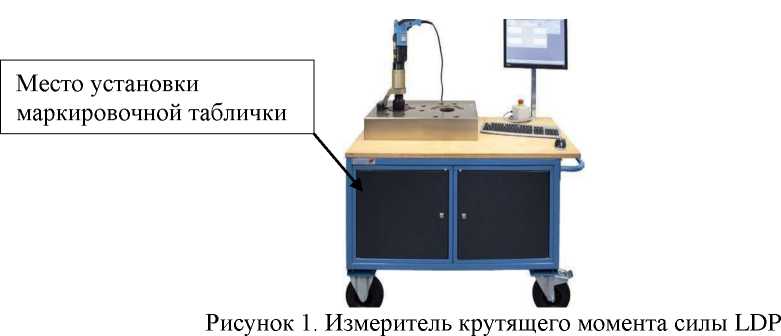

Общий вид измерителя представлен на рисунке 1.
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение | |
|
модуль № 1 |
модуль № 2 | |
|
Диапазон измерений крутящего момента силы, Н^м |
от 100 до 2000 |
от 750 до 15000 |
|
Дискретность, Н^м |
1,0 |
1,0 |
|
Пределы допускаемой относительной погрешности измерения крутящего момента силы, % |
± 1,0 |
± 1,0 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Размеры присоединительного квадрата, мм, не более |
20; 25; 40 |
|
Габаритные размеры измерителя: - длина, мм, не более |
1300 |
|
- ширина, мм, не более |
650 |
|
- высота, мм, не более |
100 |
|
Масса измерителя, кг, не более |
350 |
|
Параметры электрического питания измерителя: - напряжение переменного тока, В |
220 ±22 |
|
- частота переменного тока, Гц |
50 ±0,4 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 86,0 до 106,7 |
