Номер по Госреестру СИ: 73985-19
73985-19 Дефектоскопы вихретоковые многочастотные 16-канальные
(Mentor EM)
Назначение средства измерений:
Дефектоскопы вихретоковые многочастотные 16-канальные Mentor EM (далее -дефектоскопы) предназначены для обнаружения и измерений глубины поверхностных и подповерхностных дефектов типа нарушения сплошности материала в деталях и заготовках из токопроводящих металлов.
Внешний вид.
Дефектоскопы вихретоковые многочастотные 16-канальные
Рисунок № 1
Внешний вид.
Дефектоскопы вихретоковые многочастотные 16-канальные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) позволяет регистрировать и сохранять результаты измерений, настройки параметров контроля, создавать отчеты и управлять настройками дефектоскопа, загружать и удалять приложения (сконфигурированные графические пользовательские интерфейсы).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Mentor EM |
Номер версии (идентификационный номер) ПО |
2.0.3000.30 и выше |
Цифровой идентификатор ПО |
-- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на корпус электронного блока дефектоскопа с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации Дефектоскопов вихретоковых многочастотных 16-канальных Mentor EM (Документ: A586590/EB.0908, от ноября 2013 года); Раздел 2.
Нормативные и технические документы
Нормативные и технические документы,
Принцип действия дефектоскопа основан на вихретоковом методе неразрушающего контроля.
Вихретоковый преобразователь (ВТП) формирует электромагнитное поле и регистрирует изменения в результирующем электромагнитном поле, которые могут происходить при изменении положения ВТП на объекте контроля. Если ВТП находится над дефектом, результирующее электромагнитное поле изменяется, что вызывает соответствующее изменение амплитуды и фазы сигнала, принятого ВТП. Принятый сигнал усиливается, оцифровывается и обрабатывается электронным блоком дефектоскопа. Результаты отображаются на экране дефектоскопа в виде сигналов на комплексной плоскости или временных разверток. В дефектоскопах реализованы две временные развертки по каждому из независимых вихретоковых генераторов. Для каждой временной развертки может быть использовано до четырех частот. Дефектоскопы обеспечивают последовательный и мультиплексные режимы работы.
Дефектоскоп состоит из электронного блока, сменных модулей для подключения ВТП, ВТП и кабеля ВТП. Управление дефектоскопом полностью производится c помощью сенсорного экрана, расположенного на передней панели электронного блока.
Дефектоскопы оснащаются ВТП (поверхностные, вращающиеся и др.), изготавливаемыми фирмой Baker Hughes EMEA Unlimited Company, Ирландия.
Общий вид дефектоскопов представлен на рисунке 1.

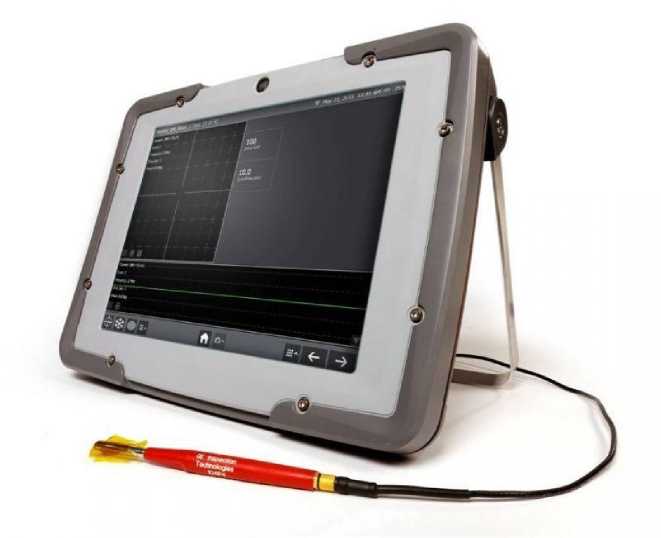

Рисунок 1 - Общий вид дефектоскопов
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место пломбировки

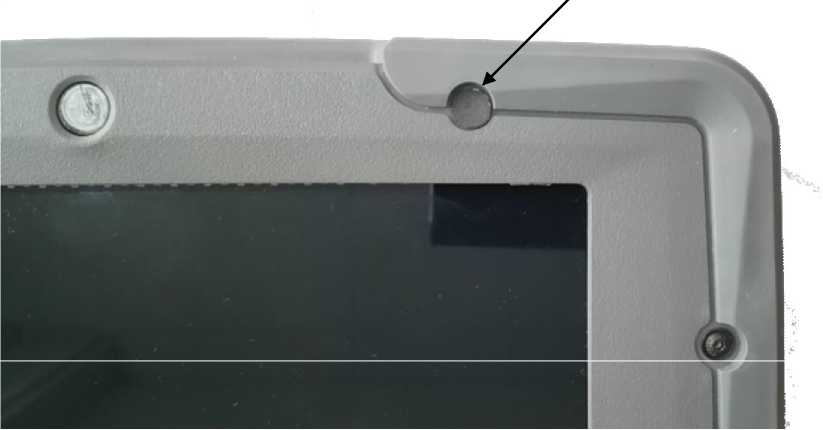

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность дефектоскопов
Наименование |
Обозначение |
Количество |
Электронный блок дефектоскопа |
1 шт. | |
Сменный модуль для подключения ВТП* |
1 шт. | |
Вихретоковый преобразователь* |
1 шт. | |
Кабель для ВТП* |
1 шт. | |
Зарядное устройство |
1 шт. | |
Транспортировочный кейс |
1 шт. | |
U SB-накопитель |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП 058.Д4- 18 |
1 экз. |
* - количество и тип сменных модулей/преобразователей/кабелей в соответствии с заказом. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Порог чувствительности к определению дефектов типа «пропил», мм, не более: | |
- ширина |
0,1 |
- глубина |
0,1 |
Диапазон измерений глубины дефектов по пороговому уровню, мм |
от 0,3 до 3,0 |
Пределы допускаемой абсолютной погрешности измерений глубины дефектов по пороговому уровню, мм |
±0,15 |
Диапазон установки частоты сигнала возбуждения ВТП, кГц |
от 0,01 до 6000 |
Допускаемое отклонение установки частоты сигнала возбуждения ВТП, % |
±3 |
Напряжение сигнала возбуждения ВТП при силе тока 1 А, В |
0,5; 1; 2; 4; 8; 16 |
Допускаемое отклонение установки напряжения сигнала возбуждения ВТП, % - в диапазоне частот от 0,01 до 1000 кГц включ. |
±10 |
- в диапазоне частот св. 1000 до 6000 кГц; |
±25 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон регулировки коэффициента усиления, дБ |
от 0 до 120 с шагом 0,1 дБ |
Сенсорный емкостной дисплей XVGA:
|
10,4 1024 х 768 |
Питание от встроенного аккумулятора c напряжением, В |
7,2 |
Питание от сети переменного тока с:
|
от 100 до 240 от 47 до 63 |
Потребляемая мощность, Вт, не более |
20 |
Г абаритные размеры (ДгШгВ), мм, не более |
306 х 226 х 74 |
Масса, кг, не более |
3,1 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +55 |
