Номер по Госреестру СИ: 91300-24
91300-24 Система измерений количества и показателей качества нефти № 444 ПСП "Кириши"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 444 ПСП «Кириши» (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.
Внешний вид.
Система измерений количества и показателей качества нефти № 444 ПСП "Кириши"
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 444 ПСП "Кириши"
Рисунок № 2
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AnalogConverter. app |
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
Цифровой идентификатор ПО |
9319307D |
Идентификационное наименование ПО |
SIKNCalc.app |
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
Цифровой идентификатор ПО |
17D43552 |
Идентификационное наименование ПО |
Sarasota.app |
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
Цифровой идентификатор ПО |
5FD2677A |
Идентификационное наименование ПО |
MI3265.app |
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
Цифровой идентификатор ПО |
4EF156E4 |
Идентификационное наименование ПО |
PP 78xx.app |
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
Цифровой идентификатор ПО |
CB6B884C |
Идентификационное наименование ПО |
MI1974.app |
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
Цифровой идентификатор ПО |
116E8FC5 |
Идентификационное наименование ПО |
MI3233.app |
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
Цифровой идентификатор ПО |
3836BADF |
Идентификационное наименование ПО |
MI3266 |
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
Цифровой идентификатор ПО |
4D07BD66 |
Идентификационное наименование ПО |
MI3267.app |
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
Цифровой идентификатор ПО |
D19D9225 |
Идентификационное наименование ПО |
MI3287.app |
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
Цифровой идентификатор ПО |
3A4CE55B |
Идентификационное наименование ПО |
MI3312.app |
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
Цифровой идентификатор ПО |
E56EAB1E |
Идентификационное наименование ПО |
MI3380.app |
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
Цифровой идентификатор ПО |
23F21EA1 |
Идентификационное наименование ПО |
KMH PP.app |
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
Цифровой идентификатор ПО |
71C65879 |
Идентификационное наименование ПО |
KMH PP AREOM.app |
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
Цифровой идентификатор ПО |
62C75A03 |
Идентификационное наименование ПО |
KMH MPR MPR.app |
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
Цифровой идентификатор ПО |
6A8CF172 |
Идентификационное наименование ПО |
MI2816.app |
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
Цифровой идентификатор ПО |
B8DF3368 |
Идентификационное наименование ПО |
MI3151.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
F3B1C494 |
Идентификационное наименование ПО |
MI3272.app |
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
Цифровой идентификатор ПО |
232DDC3F |
Идентификационное наименование ПО |
MI3288.app |
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
Цифровой идентификатор ПО |
32D8262B |
Идентификационное наименование ПО |
MI3155.app |
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
Цифровой идентификатор ПО |
F70067AC |
Идентификационное наименование ПО |
MI3189.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
35DD379D |
Идентификационное наименование ПО |
KMH PV.app |
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
Цифровой идентификатор ПО |
9F5CD8E8 |
Идентификационное наименование ПО |
KMH PW.app |
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
Цифровой идентификатор ПО |
5C9E0FFE |
Идентификационное наименование ПО |
MI2974.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
AB567359 |
Идентификационное наименование ПО |
MI3234.app |
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
Цифровой идентификатор ПО |
ED6637F5 |
Идентификационное наименование ПО |
GOSTR8908.app |
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
Цифровой идентификатор ПО |
8D37552D |
Примечания
|
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 444 ПСП «Кириши» Ленинградского РНУ ООО «Транснефть -Балтика», свидетельство об аттестации № 393-RA.RU.312546-2023 от 12.10.2023.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Транснефть-Балтика»
(ООО «Транснефть-Балтика»)
ИНН 4704041900
Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А
Изготовитель
Общество с ограниченной ответственностью «Транснефть-Балтика»
(ООО «Транснефть-Балтика»)
ИНН 4704041900
Адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А
Телефон: +7 (812) 380-62-25
E-mail: baltneft@spb.transneft.ru
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00, факс: (495) 950-85-97
W eb-сайт: https://metrology.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Правообладатель
Общество с ограниченной ответственностью «Транснефть-Балтика»
(ООО «Транснефть-Балтика»)
ИНН 4704041900
Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
-
- объёма нефти с помощью преобразователей расхода, давления и температуры;
-
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН, заводской № 01, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока фильтров, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту -БИК), системы сбора и обработки информации, блока трубопоршневой поверочной установки (ТПУ). БИЛ состоит из трёх рабочих измерительных линий и одной контрольно-резервной измерительной линии.

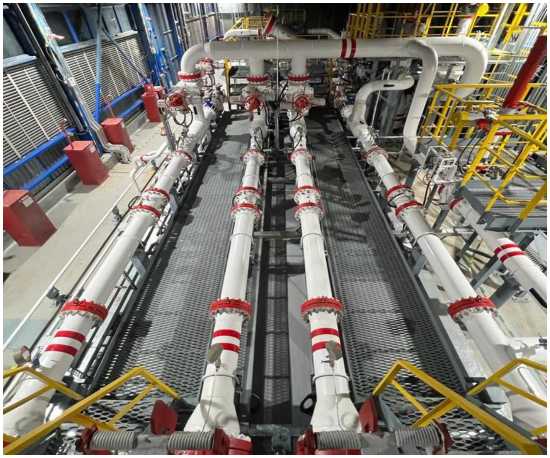

Рисунок 1 - Общий вид СИКН
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Преобразователь расхода жидкости турбинные модели HELIFLU TZN |
46057-14 |
Преобразователь расхода турбинный геликоидный DN 2501 |
77003-19 |
Датчики давления модели Агат- 100МТ |
74779-19 |
Преобразователи давления измерительные 3051 |
14061-99 |
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
Термопреобразователи сопротивления платиновые серии 65 |
22257-01 |
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
Преобразователи измерительные 644 |
14683-04 |
Преобразователи измерительные 644 |
14683-09 |
Преобразователь плотности жидкости измерительный 7835 |
15644-01 |
Преобразователь плотности и вязкости жидкости измерительный модели 7829 |
15642-01 |
Преобразователь плотности и вязкости жидкости измерительный модели 7829 |
15642-06 |
Влагомер нефти поточный УДВН-1пм2 |
14557-15 |
Влагомер нефти поточный УДВН-1пм3 |
14557-01 |
Анализатор серы модели ASOMA 682 T-HP-EX |
50181-12 |
Расходомер ультразвуковой UFM 3030 |
48218-11 |
Двунаправленная трубопоршневая поверочная установка для жидкостей фирмы «Daniel» Ду от 8" до 42" |
20054-00 |
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |

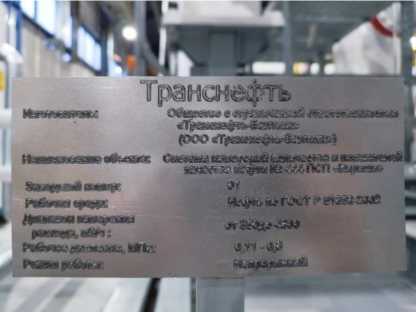

Заводской номер СИКН нанесен методом лазерной гравировки на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена. Нанесение знака поверки на СИКН не предусмотрено.
Рисунок 2 - Информационная табличка СИКН
Таблица 3 - Метрологические характеристики СИКН
Наименование характеристики |
Значение |
Диапазон измерений расхода нефти*, м3/ч |
от 350 до 4800 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочее давление нефти в СИКН с учетом ее подключения к технологическим трубопроводам, на входе СИКН, МПа |
0,11-0,8 |
Режим работы СИКН |
непрерывный |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
Физико-химические свойства измеряемой среды:
|
от -2 до +40 от 850,1 до 895,0 от 15 до 70 0,5 100 0,05 Не допускается |
Параметры электрического питания:
|
220±22, 380±38 50±1 |
Условия эксплуатации: а) температура окружающей среды, °C:
б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа |
от -40 до +40 от +10 до +35 от 30 до 80 от 84 до 106,7 |
Средний срок службы, лет, не менее |
10 |
