Масс-спектрометры Prima PRO, Sentinel PRO, Prima BT являются автоматизированными анализаторами на основе магнитно-секторного масс-спектрометра. Переменное магнитное поле обеспечивается электромагнитом, с многослойным сердечником, позволяющим осуществлять скоростной и стабильный анализ широкой номенклатуры газов.

Прибор разработан для непрерывной работы в технологических условиях и скомпонован для легкого обслуживания и простоты операций. За исключением управляющего компьютера, все компоненты монтируются внутри корпуса или на металлическом каркасе и представляют собой модульную сборку для простоты замены.

Все управление масс-спектрометров осуществляется через интегральный процессор, расположенный внутри корпуса, который также обеспечивает связь с управляющим компьютером, АСУТП и т.д.

Основными компонентами масс-спектрометров являются блок электроники, который обеспечивает подачу требуемого питания, магнитный секторный анализатор масс, в состав которого входит ионный источник, электромагнит и блок детектора. В состав масс-спектрометра входят так же форвакуумный насос для вакуумирования масс-спектрометра и обеспечения прокачки системы ввода и турбомолекулярный насос.

Проба газа ионизируется бомбардировкой электронами. Электроны затягиваются в источник положительным потенциалом и затем проходят через апертуры (отверстия) источника с другой его стороны и захватываются электродом, называемым электронной ловушкой. Ленточный пучок электронов соударяется с некоторыми молекулами в источнике и формирует в камере источника облако ионов.

Применяемый ионный источник закрытого типа обеспечивает высокую чувствительность, защиту от фоновых помех и максимальную устойчивость к загрязнению. При попадании ионов в магнитное поле под воздействием магнитных сил ионы двигаются по круговым орбитам. Радиус орбиты зависит от скорости иона, его массы, сил магнитного поля и заряда частицы. Разделение ионов, в зависимости от отношения массы к заряду, осуществляется с помощью сканирующего магнитного сектора, который позволяет осуществлять быстрое сканирование спектра. Регистрация сигнала осуществляется с помощью детектора Фарадея и/или вторичного электронного умножителя МСР SEM (одинарного или сдвоенного). Последний представляет собой дополнительную микроканальную пластину (MCP), используемую для увеличения динамического диапазона прибора, позволяя измерять компоненты в низких (ppm и ниже) концентрациях. МСР представляет собой массив из миллионов стеклянных капилляров, каждый из которых действует как вторичный электронный умножитель для формирования большого массива вторичного электронного умножителя.

Ионная оптика полностью управляется компьютером, что устраняет необходимость ручной настройки анализатора масс. Возможно использование ионных источников, как для одинарного, так и для двойного детектора.

Если на выходе из электромагнита в фиксированной позиции расположен ионный детектор, масса иона, попадающего на детектор, будет выбираться изменением магнитного поля. Система сконфигурирована так, что сигнал от детектора для определенного иона пропорционален концентрации соответствующего компонента пробы газа.

Масс-спектрометры для ввода пробы комплектуются скоростным многопотоковым пробоотборником (Rapid Multistream Sampler - RMS). Этот блок выбирает единственный газовый поток из числа входящих калибровочных или анализируемых газовых потоков, и выбранный газовый поток поступает в масс-спектрометр для анализа. Время установления потока зависит от аналитической задачи и полностью настраивается пользователем. Газовые пробы, соединенные с портами, поступают в камеру RMS. Для проб технологического газа обычно допускается непрерывная подача пробы, чтобы минимизировать время отклика прибора между точкой технологического забора и RMS. Калибровочные газы подаются при необходимости. Приборы могут комплектоваться несколькими системами пробоотбора RMS. Также этот блок может быть непосредственно присоединен к прибору или вынесен на панель отдельно.

Пробоотборник RMS включает в себя цифровую запись расхода пробы для каждого выбранного потока. Это может использоваться для подачи сигнала тревоги в случае падения расхода пробы, например, из-за заблокированного фильтра в пробоотборной линии. В это устройство входит электроника, которая обеспечивает управление шаговым двигателем, калибровочной панелью и температурой пробоотборника RMS. Положение селектора потока кодируется оптически, чтобы обеспечить надежный, управляемый компьютером выбор потока. Сигналы управления передаются по сети, которая обслуживает множество систем ввода на одном анализаторе.

Система ввода присоединена к монтажной плите, которая в свою очередь образует часть стенки корпуса прибора. Все газовые соединения находятся вне корпуса, тогда как все электрические, электронные и движущиеся механические части являются внутренними.

В масс-спектрометре Prima BT, выбранный газ проходит по петле, целиком размещенной внутри пробоотборной линии. Небольшая часть этого газа в петле отбирается капиллярной системой и затем поступает в устройство ввода пробы масс-спектрометра. Температурный контроль пробоотборной линии обеспечивает стабильный поток газа в капилляре, с минимальной зависимостью от температуры окружающей среды.

Система ввода может быть нагрета до плюс 80 °С, чтобы предотвратить конденсацию и полимеризацию анализируемой пробы. Требуются два нагревателя для нагрева основного корпуса и периферийных частей системы ввода.

В масс-спектрометре Prima PRO газ проходит через микрокапилляр в устройстве выбора потока (RMS, электромагнитный клапан или одиночный ввод), проходит по линии транспортировки газа в устройство ввода в ионный источник и через обводную линию поступает в роторный насос. В устройстве ввода в ионный источник небольшая порция газа через специальный натекатель, обеспечивающий молекулярный поток, поступает в ионный источник. Остальная проба сбрасывается через роторный насос.

В масс-спектрометре Sentinel PRO проба газа вводится под атмосферным давлением через мембранный ввод. Мембрана установлена на конце системы ввода пробы в ионный источник и заменяет натекатель, используемый в масс-спектрометре Prima PRO. Конец этого стального зонда ввода пробы доходит до ионного источника и изолируется керамической прокладкой.

Выбранный поток пробы газа поступает от пробоотборника RMS в зонд ввода пробы и мембрану, и затем возвращается обратно в пробоотборник для сброса. Эта петля работает при пониженном давлении, обычно около 0,8 бар (абс.), создаваемом мощным циркуляционным насосом, подключенным к клапану RMS для подачи пробы в прибор.

Мембранный ввод используется для того, чтобы обеспечить преимущественное перемещение органических соединений, а не основных составляющих воздуха. Содержание органических соединений, поступающих в ионный источник, увеличивается с 10 до 100 раз, что дает значительное улучшение пределов обнаружения этих компонентов, по сравнению со стандартным капиллярным вводом.

Масс-спектрометр Sentinel PRO может контролировать 100 и более точек отбора проб в течение 15 минут. Масс-спектрометр Sentinel PRO обеспечивает выполнение анализа, продолжительность которого измеряется в секундах, имея при этом широкий динамический диапазон. Прибор позволяет проводить точный количественный анализ воздуха рабочей зоны и мониторинг рабочего пространства на наличие органических летучих веществ.

Промышленный масс-спектрометр Prima PRO обеспечивает выполнение анализа, продолжительность которого измеряется в секундах, при этом имеется возможность измерения содержания как органических, так и неорганических соединений в широком динамическом диапазоне. Масс-спектрометр Prima Pro позволяет провести точный количественный анализ состава газового потока.

Настольный масс-спектрометр Prima BT разработан для непрерывного контроля химических и других процессов в режиме онлайн. Прибор может использоваться в лабораториях, занимающихся разработкой технологических процессов. Масс-спектрометр имеет магнитный секторный анализатор, работающий по сканирующей технологии. Для автоматической калибровки прибора предусмотрен порт, подающий одновременно до шести и более потоков. Поскольку прибор является настольным аналогом масс-спектрометра Prima PRO, применяемого для онлайн-контроля в производстве материалов и экологическом мониторинге, он обеспечивает столь же высокую точность, производительность и стабильность измерений.

Масс-спектрометры Prima PRO и Sentinel PRO изготавливаются как в общепромышленном, так и во взрывобезопасном исполнении (Prima PRO Ex и Sentinel PRO Ex).

Масс-спектрометр Prima BT изготавливается только в общепромышленном исполнении.

Настройку и программирование масс-спектрометров проводят с помощью программного обеспечения GasWorks на рабочем компьютере.

Локальный процессор предназначен для точного автономного управления всеми функциями масс-спектрометра. Локальная сеть обеспечивает управление всем вспомогательным оборудованием. Для подключения к ПК предусмотрен последовательный порт, а для дистанционной связи предусмотрены еще три дополнительных настраиваемых последовательных порта. В качестве стандартного протокола предоставляется протокол связи Modbus (RTU или ASCII, как регистрация данных, так и внешнее управление).

Полученные результаты измерений передаются по выходным интерфейсам:

-     доступны различные типы модулей аналогового ввода и вывода , а именно выход

от 4 до 20 мА, вход от 4 до 20 мА, выход от 0 до 10 В и вход от 0 до 10 В. Выходные сигналы на выходах могут быть преобразованы как в единицы, характеризующие содержание анализируемого газа, так и производные значения. Примерами производных значений являются расчетные (например, теплотворная способность и индекс Воббе) и системные параметры (например, температура в шкафу и ток нитей накаливания);

- последовательные порты (RS-232C, RS-422 или RS-485) могут использоваться как для регистрации данных, так и для управления прибором и могут взаимозаменяться в случае необходимости;

- поддерживаемые протоколы VGCP, простой ASCII, Siemens 3964, Modbus, OPC.

Масс-спектрометры могут крепиться на монтажной раме с вакуумным насосом, расположенным в основании рамы (Prima PRO) и с вакуумным насосом, расположенным в основании рамы и выносным ротационным насосом (Sentinel PRO).

Общий вид масс-спектрометров Prima BT, Prima PRO, Prima PRO Ex, Sentinel PRO, Sentinel PRO Ex, а также масс-спектрометры в открытом виде представлены на рисунках 1 - 10.

Пломбирование масс-спектрометров Prima BT, Prima PRO, Prima PRO Ex, Sentinel PRO, Sentinel PRO Ex не предусмотрено.

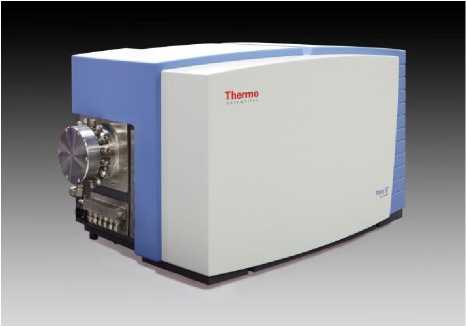

Рисунок 1 - Общий вид масс-спектрометра Prima BT

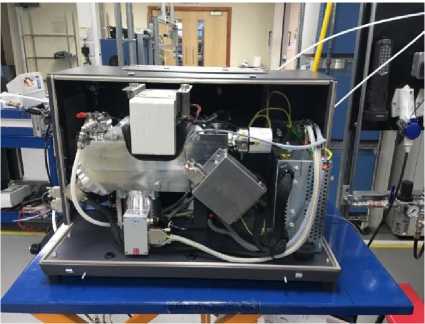

Рисунок 2 - Общий вид масс-спектрометра Prima BT в открытом виде

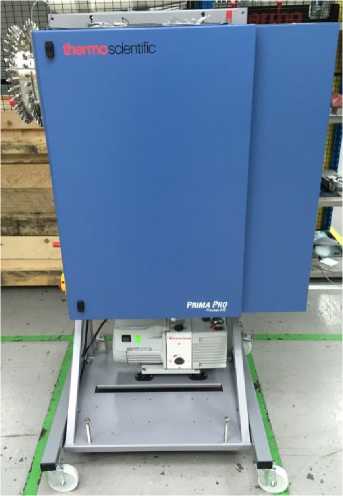

Рисунок 3 - Общий вид масс-спектрометра

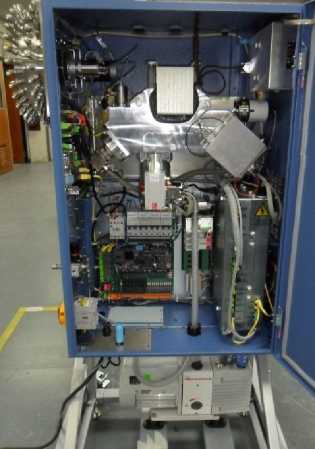

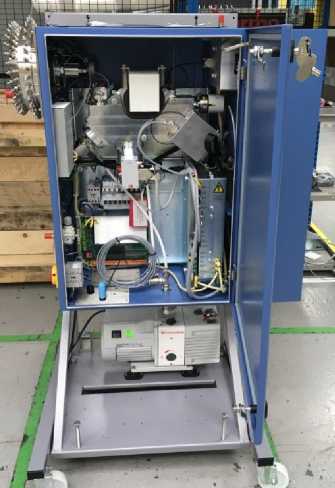

Рисунок 4 - Общий вид масс-спектрометра Prima PRO в открытом виде

Prima PRO

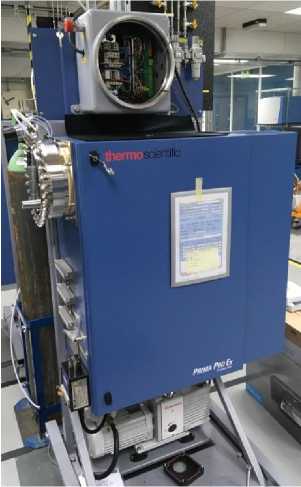

Рисунок 5 - Общий вид масс-спектрометра Prima PRO Ex

Рисунок 6 - Общий вид масс-спектрометра Prima PRO Ex в открытом виде

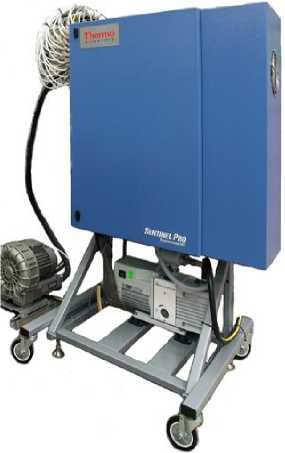

Рисунок 7 - Общий вид масс-спектрометра Sentinel PRO

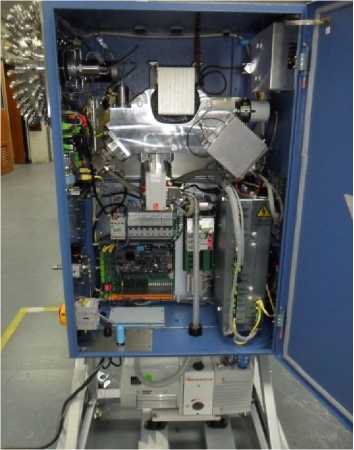

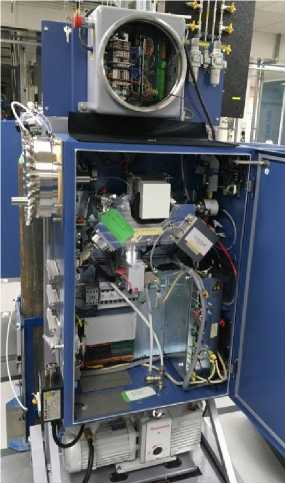

Рисунок 8 - Общий вид масс-спектрометра Sentinel PRO в открытом виде

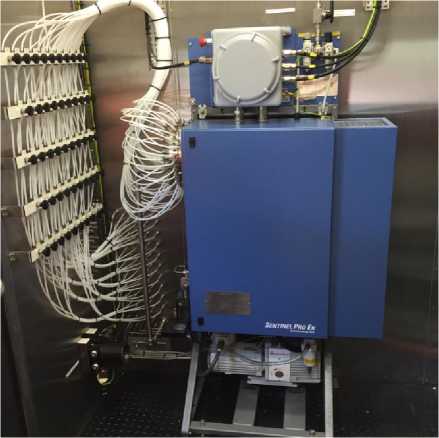

Рисунок 9 - Общий вид масс-спектрометра Sentinel PRO Ex

Рисунок 10 - Общий вид масс-спектрометра Sentinel PRO Ex в открытом виде

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
