Номер по Госреестру СИ: 81587-21
81587-21 Машины испытательные электромеханические
(серии 5900)
Назначение средства измерений:
Машины испытательные электромеханические серии 5900 (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Внешний вид.
Машины испытательные электромеханические
Рисунок № 1
Внешний вид.
Машины испытательные электромеханические
Рисунок № 2
Общие сведения
Дата публикации - 16.05.2021
Срок свидетельства - 20.04.2026
Номер записи - 180795
ID в реестре СИ - 1387925
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
5965,
Производитель
Изготовитель - "Instron, A Division of Illinois Tool Works, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Машины испытательные электромеханические (серии 5900)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81587-21 Машины испытательные электромеханические (серии 5900) "Instron, A Division of Illinois Tool Works, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
40267-08 Машины для испытания конструкционных материалов (УТС 110М) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
81587-21 Машины испытательные электромеханические (серии 5900) "Instron, A Division of Illinois Tool Works, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
56294-14 Машины для испытания конструкционных материалов (УТС 111) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
81587-21 Машины испытательные электромеханические (серии 5900) "Instron, A Division of Illinois Tool Works, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
58225-14 Машины для испытания материалов на ползучесть и длительную прочность (УТС 1300) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
81587-21 Машины испытательные электромеханические (серии 5900) "Instron, A Division of Illinois Tool Works, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
65119-16 Машины универсальные испытательные (УТС 112) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
81587-21 Машины испытательные электромеханические (серии 5900) "Instron, A Division of Illinois Tool Works, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
76470-19 Машины испытательные универсальные (РЭМ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
|
81587-21 Машины испытательные электромеханические (серии 5900) "Instron, A Division of Illinois Tool Works, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81587-21 20.04.2026 |
Машины испытательные электромеханические, серии 5900 "Instron, A Division of Illinois Tool Works, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81586-21 20.04.2026 |
Машины испытательные электромеханические, серии 34 "Instron, A Division of Illinois Tool Works, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82184-21 13.07.2026 |
Машины испытательные электромеханические, серии 68 "Instron, A Division of Illinois Tool Works, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВИАМ" (РОСС СОБ 3.00226.2014) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение «Bluehill Universal» (далее - ПО), устанавливаемое на ПК. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «Bluehill Universal» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
«Bluehill Universal» |
|
Номер версии (идентификационный номер ПО) |
не ниже 4.2х |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус основания машин испытательных электромеханических серии 5900 методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3 «Испытание образцов» «Машины испытательные электромеханические серии 5900. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным электромеханическим серии 5900Техническая документация «Instron, A Division of Illinois Tool Works, Inc.», США
Принцип действия машин основан на преобразовании электромеханическим приводом машины электрической энергии в линейное перемещение подвижной траверсы. При перемещении траверсы к испытуемому образцу одновременно прикладывается сила, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально приложенной силе. Перемещение подвижной траверсы с помощью датчика -энкодера также в виде электрического сигнала попадает в систему измерений перемещения.
Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие. Машина может комплектоваться сменными датчиками силы, диапазон измерений силы которых не превышает наибольшего предела измерений в соответствии с модификацией машины.
Диапазон измерений перемещения подвижной траверсы зависит от высоты рамы и установочных приспособлений. Значения силы и перемещения отображаются на дисплее персонального компьютера или пульте оператора.
Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.
Модели машин отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой.
Машины моделей 5942, 5943 и 5944 - одноколонного исполнения, настольного типа.
Машины моделей 5965, 5966, 5967 и 5969 - двухколонного исполнения, настольного типа.
Машины моделей 5982, 5984, 5985, 5985А, 5988 и 5989 - двухколонного исполнения, напольного типа. Модель 5985А - усовершенствованный вариант машин модели 5985.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид модификаций машин представлен на рисунках 1 - 2.
Рисунок 1 - Общий вид машин испытательных электромеханических серии 5900
в одноколонном исполнении

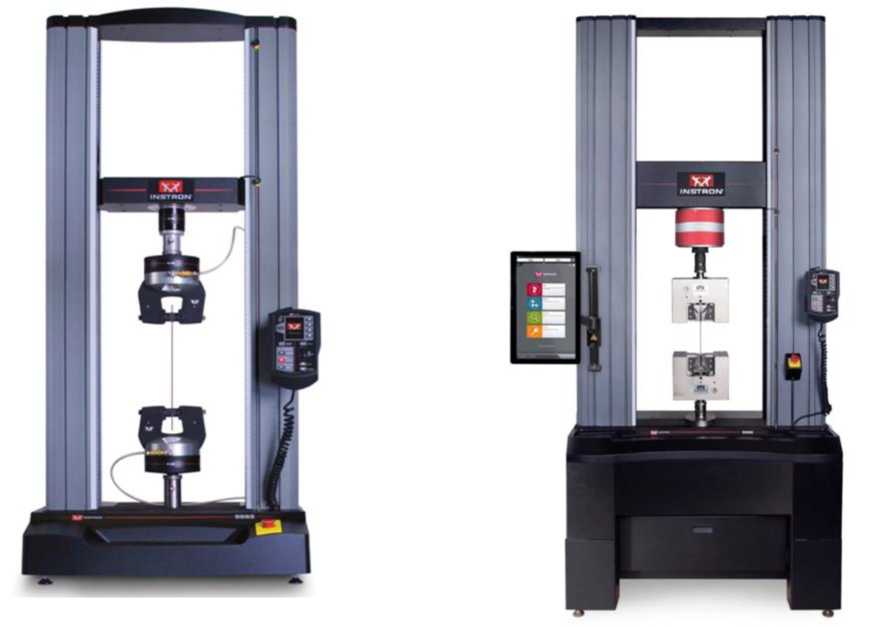

Рисунок 2 - Общий вид машин испытательных электромеханических серии 5900
в двухколонном исполнении
Пломбирование машин не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Модель |
Диапазон измерений силы1), Н |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон измерений перемещения подвижной травер-сы2), мм |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
|
5942 |
от 0,5 до 5 от 0,5 до 10 от 0,5 до 50 от 0,5 до 100 от 0,5 до 500 |
±0,5 |
от 0 до 488 |
±0,01 |
±0,05 |
|
5943 |
от 1 до 10 от 1 до 50 от 1 до 100 от 1 до 500 от 1 до 1000 |
от 0 до 885 | |||
|
5944 |
от 2 до 50 от 2 до 100 от 2 до 500 от 2 до 1000 от 2 до 2000 | ||||
|
5965 |
от 5 до 50 от 5 до 100 от 5 до 500 от 5 до 1000 от 5 до 2000 от 5 до 5000 |
от 0 до 1140 от 0 до 1640 | |||
|
5966 |
от 10 до 100 от 10 до 500 от 10 до 1000 от 10 до 2000 от 10 до 5000 от 10 до 10000 | ||||
|
5967 |
от 30 до 500 от 30 до 1000 от 30 до 2000 от 30 до 5000 от 30 до 10000 от 30 до 30000 |
Продолжение таблицы 2
|
Модель |
Диапазон измерений силы1), Н |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон измерений перемещения подвижной травер-сы2), мм |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
|
5969 |
от 50 до 500 от 50 до 1000 от 50 до 2000 от 50 до 5000 от 50 до 10000 от 50 до 30000 от 50 до 50000 |
±0,5 |
от 0 до 1140 от 0 до 1640 |
±0,01 |
±0,05 |
|
5982 |
от 100 до 500 от 100 до 1000 от 100 до 2000 от 100 до 5000 от 100 до 10000 от 100 до 30000 от 100 до 50000 от 100 до 100000 |
от 0 до 1330 от 0 до 1830 | |||
|
5984 |
от 150 до 500 от 150 до 1000 от 150 до 2000 от 150 до 5000 от 150 до 10000 от 150 до 30000 от 150 до 50000 от 150 до 100000 от 150 до 150000 | ||||
|
5985 |
от 250 до 500 от 250 до 1000 от 250 до 2000 от 250 до 5000 от 250 до 10000 от 250 до 30000 от 250 до 50000 от 250 до 100000 от 250 до 150000 от 250 до 250000 |
Продолжение таблицы 2
|
Модель |
Диапазон измерений силы1), Н |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон измерений перемещения подвижной травер-сы2), мм |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
|
5985А |
от 300 до 1000 от 300 до 2000 от 300 до 5000 от 300 до 10000 от 300 до 30000 от 300 до 50000 от 300 до 100000 от 300 до 150000 от 300 до 250000 от 300 до 300000 |
±0,5 |
от 0 до 1830 |
±0,01 |
±0,05 |
|
5988 |
от 400 до 1000 от 400 до 2000 от 400 до 5000 от 40 до 10000 от 400 до 30000 от 400 до 50000 от 400 до 100000 от 400 до 150000 от 400 до 250000 от 400 до 400000 |
от 0 до 1850 | |||
|
5989 |
от 600 до 1000 от 600 до 2000 от 600 до 5000 от 600 до 10000 от 600 до 30000 от 600 до 50000 от 600 до 100000 от 600 до 150000 от 600 до 250000 от 600 до 400000 от 600 до 600000 | ||||
| |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Модель |
5942 |
5943; 5944 |
5965; 5966 |
5965; 5966 |
5967 |
5967 |
5969 |
5969 |
|
Габаритные размеры, мм, не более:
|
615 460 985 |
615 460 1380 |
725 780 1630 |
725 780 2160 |
725 780 1630 |
725 780 2160 |
725 780 1630 |
725 780 2160 |
|
Масса3), кг, не более |
43 |
55 |
146 |
161 |
192 |
258 |
250 |
316 |
|
3) - высота и масса машин зависят от диапазона измерений перемещения подвижной траверсы. | ||||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модель |
5982 |
5982 |
5984; 5985 |
5984; 5985 |
5985А |
5988 |
5989 |
|
Габаритные размеры, мм, не более: - длина |
780 |
780 |
780 |
780 |
780 |
965 |
965 |
|
- ширина |
1130 |
1130 |
1130 |
1130 |
1130 |
1600 |
1600 |
|
- высота3) |
2270 |
2775 |
2270 |
2775 |
2770 |
3130 |
3130 |
|
Масса3), кг, не более |
784 |
898 |
882 |
955 |
995 |
2255 |
2516 |
|
3) - высота и масса машин зависят от диапазона измерений перемещения подвижной траверсы. | |||||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
|
Параметры электрического питания: |
220+22-33 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50±1 |
