Номер по Госреестру СИ: 39093-19
39093-19 Счетчики газа диафрагменные с термокомпенсатором
(СГД-3Т)
Назначение средства измерений:
Счетчики газа диафрагменные с термокомпенсатором СГД-3Т (далее - счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых целях.
Внешний вид.
Счетчики газа диафрагменные с термокомпенсатором
Рисунок № 1
Внешний вид.
Счетчики газа диафрагменные с термокомпенсатором
Рисунок № 2
Внешний вид.
Счетчики газа диафрагменные с термокомпенсатором
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на лицевой панели счетчика методом печати, а также на первом листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным с термокомпенсатором СГД-3Т:ТУ BY 100185185.118-2008 Счетчики газа диафрагменные с термокомпенсатором СГД-3Т. Технические условия
Поверка
Поверкаосуществляется по документу МРБ МП.1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-3Т, СГД 4. Методика поверки» с извещением об изменении № 2, утвержденному БелГИМ 19.06.2018 г.
Основные средства поверки:
-
- поверочный комплекс счетчика газа, диапазон измерения расхода воздуха от 0,002 С)цом до Qмакс, погрешность измерения: от Qмин до 0,Щном - ±1 %, св. 0,Щ№м до Qмакс - ±0,5 %;
-
- стенд для проверки прочности и герметичности (создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счетчика не менее, чем в 1,5 раза превышающее наибольшее избыточное давление));
-
- психрометр, диапазон измерения относительной влажности от 10 до 100 %, цена деления 0,5%;
-
- секундомер-таймер, пределы допускаемого значения погрешности измерения интервалов времени при (20 ± 5) °С равны ± (15 • 10 -6 • Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на счетчик, в соответствии с рисунком 2, и в паспорт в виде оттиска поверительного клейма.
Изготовитель
Открытое акционерное общество «Минский механический завод имени С.И. Вавилова -управляющая компания холдинга «БелОМО» (ОАО «ММЗ имени С.И. Вавилова -управляющая компания холдинга «БелОМО»), Республика Беларусь
Адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 23
Телефон: (+375 17) 267-13-82
Факс: (+375 17) 267-31-63
E-mail: belomo@belomo.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.
Счетчик снабжен температурным компенсатором, который производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа.
Структура полного обозначения счетчиков газа в зависимости от исполнения: СГД-3Т-хХ-х-Сх
I--------------Расстояние между осями штуцеров;
------------ Наличие дополнительного устройства;
--------- Направление потока газа;
---- Номинальный расход.
По расстоянию между осями штуцеров:
-
1 - расстояние между осями штуцеров 200 мм;
-
2 - расстояние между осями штуцеров 250 мм;
По наличию дополнительного устройства:
-
- СТД-3Т-х-х-Сх - без дополнительного устройства;
-
- СТД-3Т-хИ-х-Сх - с устройством импульсного выхода;
-
- СГД-ЗТ-kR-k-Gk - с каналом беспроводной передачи данных;
По направлению потока газа:
-
1 - направление потока газа левое;
-
2 - направление потока газа правое;
По номинальному расходу, м3/час:
4 - номинальный расход типоразмера G4;
6 - номинальный расход типоразмера G6.
Счетчики исполнений СТД-3Т-хИ-х-Сх, СГД-3Т-х^-х^х могут быть встроены в единую систему автоматизированного сбора и обработки информации.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать группе исполнения С 4 по ГОСТ Р 52931, но для эксплуатации при температуре окружающего воздуха от минус 40 °С до плюс 50 °С .
Степень защиты модуля беспроводной передачи данных от проникновения воды и пыли IP30 по ГОСТ 14254.
Счетчики стойкие к термическому воздействию окружающей среды с температурой 450 °С.
Наибольшее избыточное рабочее давление счетчиков - 60 кПа.
Направление потока газа обозначено стрелкой на крышке счетчика.
Общий вид счетчиков представлен на рисунке 1.

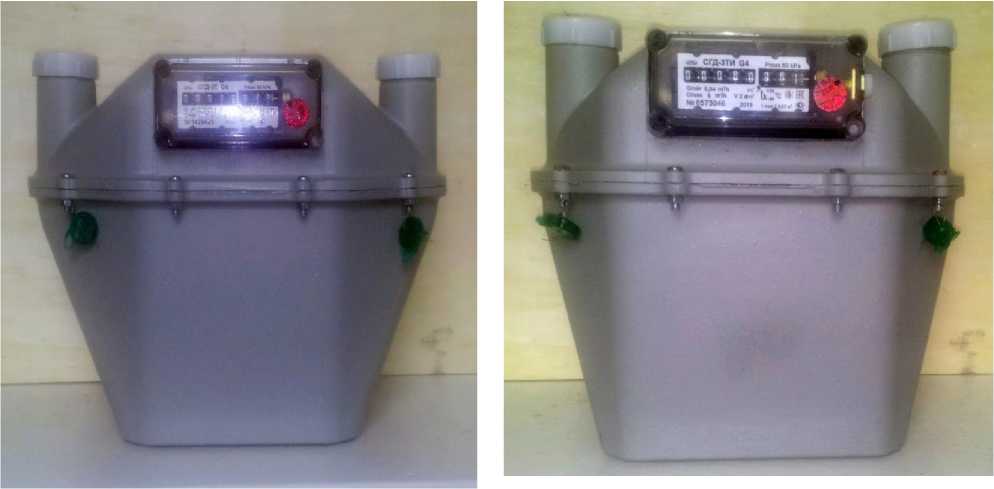

а) Общий вид счетчиков газа б) Общий вид счетчиков газа
СГД-ЗТ-x-x-Gx СГД-ЗТ-хИ-x-Gx

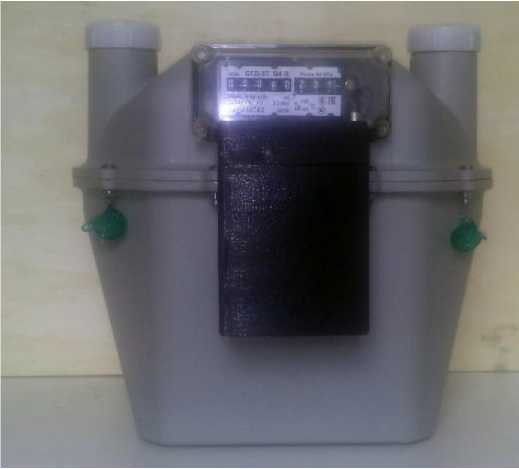

Общий вид счетчиков газа
СГД-ЗТ-xR-x-Gx
Рисунок 1 - Общий вид счетчиков газа СГД-ЗТ-xX-x-Gx

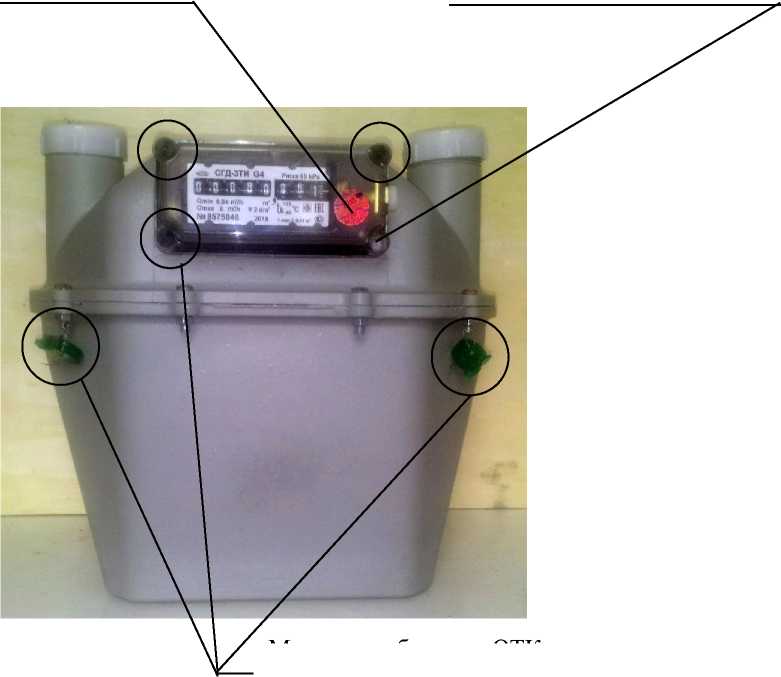

Место опломбирования счетчика изображено на рисунке 2.
Место нанесения знака поверки в виде клейма-наклейки
Место нанесения знака поверки в виде оттиска клейма
Место пломбировки ОТК
Рисунок 2 - Схема опломбирования счетчика, обозначение мест нанесения знака поверки
Таблица 3 -
Наименование |
Количество, шт. |
Счетчик газа диафрагменный СГД-3Т- |
1 |
Крышка |
2 |
Переходник (Сталь ГОСТ 380 или ГОСТ 1050)* |
2 |
Гайка (Чугун КЧ 30-6-Ф ГОСТ 1215)* |
2 |
Прокладка (Резина МБС ГОСТ 7338)* |
2 |
Коробка (Упаковка) |
1 |
Паспорт |
1 |
Штекер** |
1 |
Заглушка** |
1 |
Фильтр *** |
1 |
Методика поверки МРБ МП.1778-2008 с извещением об изменении №2**** |
1 |
* Входят в комплект счетчиков, планируемых к применению на территории Республики Беларусь и по требованию заказчика ** Входят в комплект счетчиков с импульсным выходом по требованию заказчика. *** Входит в комплект счетчиков по требованию заказчика ****Поставляется специализированным газораспределительным организациям |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
G4 |
G6 | |
СГД-ЗТ-х-х- СГД-3Т-хИ-х- СГД-3Т-\И-\- |
СГД-ЗТ-х-х- СГД-3Т-хИ-х- СГД-ЗТ-хИ-х- | |
Номинальный расход (Q ном), м3/ч |
4 |
6 |
Минимальный расход (Q мин), м3/ч, не более |
0,04 |
0,06 |
Максимальный расход (Q макс), м3/ч, не менее |
6 |
10 |
Допускаемая потеря давления на счетчике при номинальном расходе (DPo ном), Па, не более |
80 |
125 |
Допускаемая потеря давления на счетчике при максимальном расходе (DPq макс), Па, не более |
200 |
250 |
Окончание таблицы 1
Пределы допускаемой основной относительной погрешности при нормальных условиях (20 ± 3) °C, на расходах, %: от Qмин до 0,1 Q ном свыше 0,1 ^^ном до QMHKC |
±3 ±1,5 |
Температура измеряемого газа, °С |
от -40 до +50 |
Порог чувствительности счетчиков, м3/ч, не более |
0,002 Qном. |
Пределы допускаемой основной относительной погрешности в процессе эксплуатации на расходах, %: от Qмин до 0,1 Q ном свыше 0,1 QH0M до Qмакс |
±5 ±3 |
Пределы дополнительной относительной погрешности, вызванной отклонением температуры измеряемого газа на 1 °С от нормальной (20 ± 3)°С, в диапазоне температур измеряемого газа, % от минус 40 °С до плюс 35 °С; от плюс 35 °С до плюс 50 °С |
± 0,1 ± 0,45 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
СГД-3Т-2-х- СГД-3Т-2И-х- СТД-3Т-2К-\- |
СГД-3Т-1-х- СГД-3Т-1И-х- СТД-3Т-1К-\- | |
Г абаритные размеры (длина х ширина х высота), мм, не более |
310x185x245 |
265x185x250 |
Циклический объём счётчиков, дм3/об |
2 | |
Электрические характеристики цепи устройства импульсного выхода:
|
< < |
2 0 |
Расстояние между осями штуцеров, мм |
250 ± 0,5 |
200 ± 0,5 |
Масса, кг, не более |
4,3 |
3,8 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до + 50 | |
Резьба на присоединительных патрубках, трубная по ГОСТ 6357 |
G1% |
Один импульс устройства импульсного выхода соответствует объему 0,01 м3, прошедшего через счетчик газа, что соответствует одному обороту цифрового диска младшего разряда.
Технические характеристики модуля бесконтактной передачи данных и сервисные программы - согласно ТУ производителя.
Счетчик прочный и герметичный при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.
Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 110 Н.м и крутящего момента 340 Н.м.
