Номер по Госреестру СИ: 61821-15
61821-15 Модули анализа каналов тональной частоты
(В5-VF)
Назначение средства измерений:
Модули анализа каналов тональной частоты В5-УБ (далее - модули) предназначены для воспроизведения частоты и измерения уровня сигналов каналов тональной частоты в линях связи.
Внешний вид.
Модули анализа каналов тональной частоты
Рисунок № 1
Внешний вид.
Модули анализа каналов тональной частоты
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель модулей методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули анализа каналов тональной частоты B5-VF. Руководство по эксплуатации. ФИЯГ 411229.004 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям анализа каналов тональной частоты B5-VF
-
1. ГОСТ 8.129-2013. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты.
-
2. ГОСТ Р 8.762-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента гармоник.
-
3. Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ. Технические условия. ФИЯГ 468169.001 ТУ.
Поверка
Поверкаосуществляется по документу ФИЯГ 411229.004 МП «Инструкция. Модули анализа канала тональной частоты B5-VF. Методика поверки», утвержденному ООО «КИА» 10 июля 2015 г.
Основные средства поверки:
-
- частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83),
частотный диапазон от 540"3 до 109 Гц, пределы допускаемой относительной
погрешности ± (1,5^10-7) •f;
-
- мультиметр цифровой 34401 А (рег. № 54848-13), диапазон измерений напряжения переменного тока от 100 мкВ до 750 В; пределы допускаемой относительной погрешности ± (4^10-4) •U;
-
- генератор сигналов низкочастотный Г4-118 (рег. № 8484-81), частотный диапазон от 10 Гц до 200 кГц, пределы допускаемой относительной погрешности установки частоты ± (5• 10-3) •£, максимальное выходное напряжение 10 В.
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт систем связи и управления» (ОАО «НИИССУ»)Юридический (почтовый) адрес: 117630, г. Москва, Старокалужское ш., д. 58 Телефон/факс: (495) 333-75-03/(495) 330-82-10
Е-mail: niissu@niissu.ru
ИНН 7728804257
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Юридический (почтовый) адрес: 107066 , г. Москва, ул. Доброслободская, д. 10, стр. 5 (109029, г. Москва, Сибирский проезд, д. 2, стр. 11)
Телефон/факс: (495) 737-67-19
ИНН 7701171409
Конструктивно модули выполнены в виде моноблока.
Модули применяются совместно с платформами анализаторов
телекоммуникационных сетей универсальных Беркут-МТИ (далее - платформы).
Принцип действия модулей заключается в формировании и анализе гармонических сигналов с определенными частотами и уровнями сигналов каналов тональной частоты в линях связи. Модули работают в двух режимах: генератора и измерителя уровня сигналов. Управление режимами работы модулей осуществляется посредством программного обеспечения и сенсорного экрана платформ.
Информация о работе модулей отображается на дисплее платформ в цифровом и графическом виде.
Внешний вид модулей и место наклеек приведены на рисунке 1.
Места пломбирования от несанкционированного доступа приведены на рисунке 2.
*
* Место наклеек

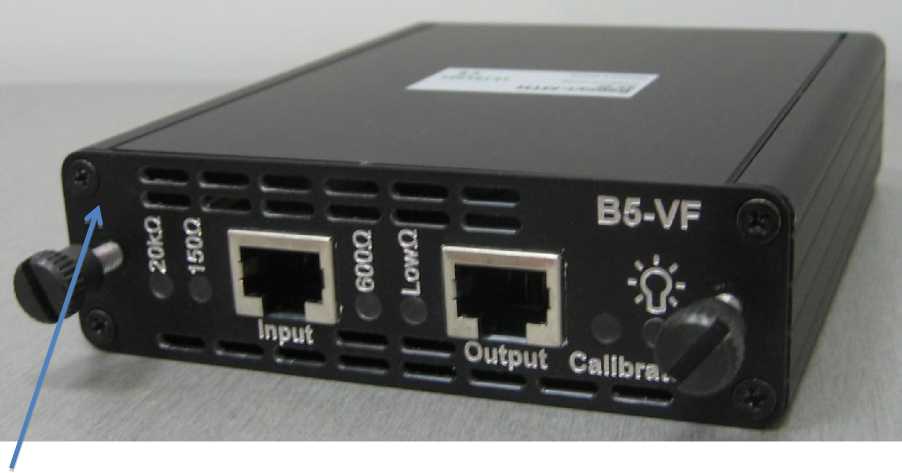

Рисунок 1 - Передняя панель модулей
Места пломбирования от несанкционированного доступа
Рисунок 2 - Задняя панель модулей
Комплект поставки включает:
-
- модули....................................................................................................................1 шт;
-
- методика поверки.................................................................................................1 шт;
-
- руководство по эксплуатации...........................................................................1 шт;
-
- паспорт ................................................................................................................1 шт.
Значения воспроизводимых частот выходного сигнала, Гц ........................................ 300; 400;
600; 800; 1200; 1400; 1600; 2000; 2400; 2697; 3000; 3404; 5000; 8000; 12306; 14118; 16000; 18113;20000; 22326; 23400; 32000; 61930; 101050;
Пределы допускаемой абсолютной погрешности значений воспроизводимых частот
выходного сигнала, Гц.........................................................................................................0,001 •f;
Диапазон уровня выходного сигнала, дБ:
на нагрузке 600 Ом .......................................................................................... от минус 45 до 18;
на нагрузке 150 Ом ............................................................................................. от минус 45 до 5;
в диапазоне от минус 45 до 18 дБ
на частотах св. 32 до 101 кГц включ.
Диапазон уровня входного сигнала, дБ:
при нагрузке 600 Ом ......................................................................................... от минус 60 до 20;
при нагрузке 150 Ом ......................................................................................... от минус 55 до 20;
Пределы допускаемой относительной погрешности измерения уровня входного сигнала, дБ:
в диапазоне частот от 0,3 до 5 кГц включ.
в диапазоне частот св. 5 до 32 кГц включ.
в диапазонах частот от 0,2 до 0,3 кГц и от 32 до 120 кГц включ.
в диапазоне частот св 120 до150 кГц включ. ....................................................................... ±1 ,5;
Габаритные размеры:(длина х ширина х высота), мм, не более ..............................152х103х31;
Масса, кг, не более.......................................................................................................................0,4;
Напряжение питания постоянного тока от разъемов платформы, В .................(12± 1), (19± 1);
Рабочие условия эксплуатации
температура окружающего воздуха, 0С...........................................................от минус 10 до 40;
относительная влажность при температуре окружающего воздуха 35 0С,% от 40 до 98; атмосферное давление, кПа......................................................................................от 60 до 106,7.
