Номер по Госреестру СИ: 73007-18
73007-18 Приборы для измерения массы и статического момента
(МЕРА-ИСМ-II)
Назначение средства измерений:
Приборы для измерения массы и статического момента МЕРА-ИСМ-II (далее - приборы) предназначены для измерения массы, продольного и поперечного статических моментов лопаток газотурбинных двигателей.
Внешний вид.
Приборы для измерения массы и статического момента
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 30.10.2024
Номер записи -
ID в реестре СИ - 492314
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МЕРА-ИСМ-II-10/20,
Производитель
Изготовитель - ООО "Мера-ТСП"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2018.10.30 Об утверждении типов средств измерений
№156 от 2024.01.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Приборы для измерения массы и статического момента (МЕРА-ИСМ-II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74179-19 Преобразователи давления измерительные (IPT-20, IPT-21, СPT-20, СPT-21) Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
73007-18 Приборы для измерения массы и статического момента (МЕРА-ИСМ-II) ООО "Мера-ТСП" (РОССИЯ г.Москва) |
Все средства измерений ООО "Мера-ТСП"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35033-07 01.07.2012 |
Весы электронные автомобильные, МЕРА-АВТО ООО "Мера-ТСП" (РОССИЯ г.Москва) |
1 год | |
|
35034-07 01.07.2012 |
Весы электронные автомобильные, МЕРА-АВТО-Д ООО "Мера-ТСП" (РОССИЯ г.Москва) |
1 год | |
|
35315-07 01.08.2012 |
Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета, ПВм ООО "Мера-ТСП" (РОССИЯ г.Москва) |
1 год | |
|
35621-07 01.08.2012 |
Весы электронные платформенные, МЕРА-ВТП ООО "Мера-ТСП" (РОССИЯ г.Москва) |
1 год | |
|
39305-08 18.10.2023 |
Системы поверки средств измерений массы, АРМП-МЕРА-D ООО "Мера-ТСП" (РОССИЯ г.Москва) |
1 год | |
|
45554-10 12.11.2025 |
Устройства весоизмерительные электронные, СТАБИЛОТРЕНАЖЕР ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
46407-11 15.02.2026 |
Приборы для измерения статического момента лопаток газотурбинного двигателя, МЕРА-ИСМ ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
48625-11 |
Весы почтовые электронные, ВП ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
48625-11 26.12.2016 |
Весы почтовые электронные, ВП ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
50384-12 30.05.2027 |
Приборы для измерения статических моментов, МЕРА-ИСМ-2D ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
50584-12 05.07.2027 |
Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета, ПВм ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
50888-12 20.07.2027 |
Весы неавтоматического действия, МЕРА-ВТП ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
50888-12 17.08.2017 |
Весы неавтоматического действия, МЕРА-ВТП ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
52137-12 30.10.2022 |
Линейки измерительные металлические почтовые, Нет данных ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ |
5 лет |
|
59951-15 18.12.2024 |
Весы электронные, МЕРА-ВТП-I ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
68947-17 23.10.2022 |
Комплексы весоизмерительные, БАЛАНСИР ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
73007-18 30.10.2024 |
Приборы для измерения массы и статического момента, МЕРА-ИСМ-II ООО "Мера-ТСП" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Приборы для измерения массы и статического момента (МЕРА-ИСМ-II)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для измерения массы и статического момента (МЕРА-ИСМ-II)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) приборов реализовано аппаратно и является автономным.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
- |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 940 |
Знак утверждения типа
Знак утверждения типананосится графическим способом на маркировочную табличку, закрепленную на корпусе прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения статического момента МЕРА-ИСМ-IIГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
Технические условия ТУ 26.51.66-025-49290937-2018
Поверка
Поверкаосуществляется по документу МП 204-11-2018 «Приборы для измерения массы и статического момента МЕРА-ИСМ-II. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.08.2018 г.
Основные средства поверки:
-
- рабочий эталон 3-го разряда по ГОСТ 8.021-2015, гири соответствующие классу точности F2 по ГОСТ OIML R 111-1-2009;
-
- микроскоп универсальный измерительный УИМ-23, Госреестр № 3705-73.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений или в эксплуатационную документацию, так как условия эксплуатации приборов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на прибор.
Изготовитель
Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП») ИНН 7733081596
Адрес: 115088, г. Москва, ул. Угрешская, д.2, стр. 83
Телефон (факс): +7 (495) 411-99-28
Web-сайт: https://www.mera-device.ru
E-mail: info@mera-device.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия прибора основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести лопатки, устанавливаемой на специальный переходник, закрепленный на грузоприемном устройстве прибора, в электрический сигнал, параметры которого изменяются пропорционально массе лопаток. Электрический сигнал от каждого датчика поступает в устройство обработки аналоговых данных (УОАД).
УОАД выполняет аналого-цифровое преобразование выходного сигнала каждого весоизмерительного датчика, дальнейшую обработку данных и выдает результат измерения массы и статических моментов в цифровой форме через цифровой интерфейс на терминал, в качестве которого используется персональный компьютер (далее-ПК). Результаты измерения массы и статических моментов лопатки в координатах прибора отображаются на дисплее ПК.
Статический момент физического тела - это произведение его массы на расстояние от центра массы объекта до заданной оси вращения или до заданной плоскости (г см).
Расчет статических моментов лопатки в УОАД производится по распределению нагрузки между датчиками, создаваемой измеряемой лопаткой.
На дисплее ПК также отображаются результаты расчета продольного и поперечного статических моментов лопатки, вычисленные в системе координат, образованной параллельным сдвигом координатных осей прибора в плоскости грузоприемного устройства.
Прибор состоит из измерительного блока, устанавливаемого на стол, и ПК с установленным программным обеспечением. Конструктивно измерительный блок состоит из корпуса и грузоприемного устройства, опирающегося на три весоизмерительных датчика, УОАД.
Приборы выпускаются в четырех модификациях, отличающихся диапазоном и погрешностью измерений.
Обозначение модификаций:
-
- МЕРА-ИСМ-11-5/10 - приборы с двумя диапазонами измерения массы, максимальной нагрузкой 10 кг;
-
- МЕРА-ИСМ-11-10/20 - приборы с двумя диапазонами измерения массы, максимальной нагрузкой 20 кг;
-
- МЕРА-ИСМ-11-15/30 - приборы с двумя диапазонами измерения, максимальной нагрузкой 30 кг;
-
- МЕРА-ИСМ-11-20/40 - приборы с двумя диапазонами измерения, максимальной нагрузкой 40 кг.
В приборах предусмотрены следующие основные устройства и функции:
-полуавтоматическое устройство установки на нуль;
-устройство первоначальной установки на нуль;
-устройство слежения за нулем;
-устройство юстировки.

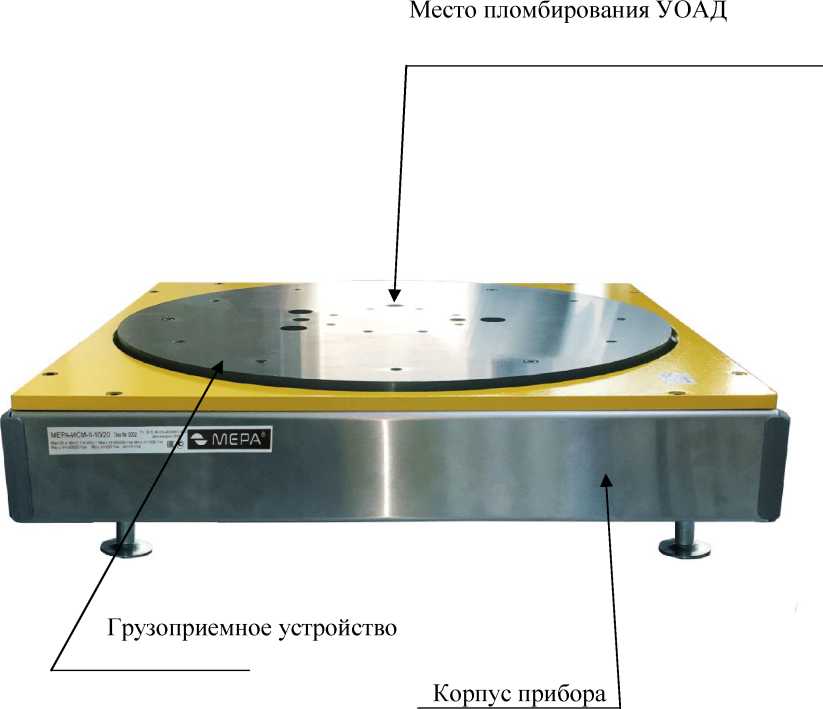

Общий вид измерительного блока и схема пломбировки от несанкционированного доступа показаны на рисунке 1.
Рисунок 1 -Общий вид измерительного блока
Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока УОАД.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Прибор |
МЕРА-ИСМ-II |
1 шт. |
|
Комплект принадлежностей: Устройство нагружения для установки |
1 шт. | |
|
эталонных гирь при поверке Компакт диск с ПО |
ЭК 1182.04.01.000 |
1 шт. |
|
Кабель USB AF-AM |
1 шт. | |
|
Тележка компьютерная* |
1 шт. | |
|
Принтер* |
1 шт. | |
|
Источник бесперебойного питания* |
1 шт. | |
|
Упаковка |
1 шт. | |
|
Руководство по эксплуатации |
ЭК 1182.00.00.000 РЭ |
1 экз. |
|
Методика поверки |
МП 204-11-2018 |
1 экз. |
*- по отдельному заказу
весов приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация прибора МЕРА-ИСМ-II | ||||
|
5/10 |
10/20 |
15/30 |
20/40 | |
|
Максимальная нагрузка, Мах, кг |
10 |
20 |
30 |
40 |
|
Минимальная нагрузка, Min, кг |
0,05 |
0,1 |
0,15 |
0,2 |
|
Действительная цена деления шкалы измерений массы, d, г |
0,1 |
0,2 | ||
|
Диапазон начальной установки на нуль, % Мах, не более |
20 | |||
|
Диапазон полуавтоматической установки на нуль и слежения за нулем, % Мах, не более |
4 | |||
|
Пределы допускаемой абсолютной погрешности измерения массы mpe, г, в диапазоне взвешивания: от Min до 0,5 •Мах св. 0,5 •Мах до Мах |
±0,5 ±1 |
±1 ±2 |
н- н- |
±2 ±4 |
|
Максимальный продольный статический момент в координатах прибора, Махz ст, г см |
200000 |
400000 | ||
|
Минимальный измеряемый продольный статический момент в координатах прибора, ст, г см |
100 |
1000 | ||
|
Диапазон измерений поперечного статического момента в координатах прибора, Маху ст, г см |
от -80000 до +80000 | |||
|
Действительная цена деления шкалы измерений статического момента, с!ст г •см |
5 |
10 | ||
|
Пределы допускаемой абсолютной погрешности измерения продольного и поперечного статических моментов в системе координат прибора, гсм |
±40 |
±80 |
±120 |
±160 |
|
Пределы допускаемой погрешности измерения продольного и поперечного статических моментов относительно оси, отстоящей на расстоянии L (см) от оси прибора, гсм |
±(40+1 mpe | •L) |
±(80+|mpe|-L) |
±(120+|mpe|L) |
±(160+|mpe|L) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время измерения, с, не более |
20 |
|
Время готовности к работе, мин, не менее |
20 |
|
Рабочие условия эксплуатации:
25 °С, %, не более |
от +15 до +27 75 |
|
Параметры электрического питания измерительного блока: - от внешнего источника постоянного тока, напряжение (USB), В |
от 4,5 до 5,5 |
|
Потребляемая мощность, В^А, не более |
2,5 |
|
Масса измерительного блока, кг, не более |
50 |
|
Г абаритные размеры измерительного блока (длина х ширина х высота), мм, не более |
600х600х200 |
|
Средний срок службы (без учета срока службы компьютера), лет, не менее |
10 |
