Номер по Госреестру СИ: 71792-18
71792-18 Трансформаторы тока
(ТВ)
Назначение средства измерений:
Трансформаторы тока ТВ (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

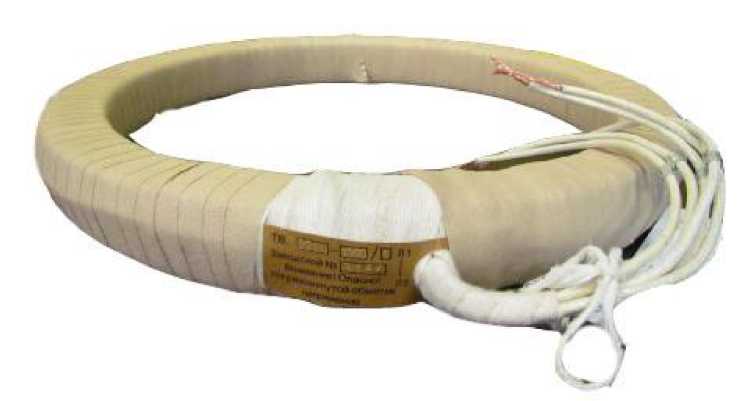

Внешний вид.
Трансформаторы тока
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ -5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном
информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном
информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
ПО «Уралэлектротяжмаш» (изготовлены в 1966 - 1984 гг.)
Адрес: г. Свердловск, ул. Фронтовых бригад, 22
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора. Трансформаторы предназначены для встраивания в масляные выключатели.
Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов тока ТВ не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор тока (заводские номера: 1565-А, 1565-В, 1565-С, 2168-А, 2168-В, 2168-С, 3856-А, 3856-В, 3856-С) |
ТВ-110-50 |
9 шт. |
Трансформатор тока (заводские номера: 2314-А, 2314-В, 2314-С, 2350-А, 2350-В, 2350-С, 2644-А, 2644-В, 2644-С, 2318-А, 2318-В, 2318-С, 2642-А, 2642-В, 2642-С, 2656-А, 2656-В, 2656-С, 2793-А, 2793-В, 2793-С, 3882-А, 3882-В, 3882-С, 2349-А, 2349-В, 2349-С, 2645-А, 2645-В, 2645-С, 2906-А, 2906-В, 2906-С) |
ТВ-110/50 |
33 шт. |
Трансформатор тока (заводские номера: 4266-А, 4266-В, 4266-С) |
ТВ-110-II |
3 шт. |
Трансформатор тока (заводские номера: 119-А, 119-В, 119-С) |
ТВ-110-52 |
3 шт. |
Трансформатор тока (заводские номера: 167-А, 167-В, 167-С) |
ТВ-110/52 |
3 шт. |
Трансформатор тока (заводские номера: 4535-А, 4535-В, 4535-С) |
ТВ-110-II У2 |
3 шт. |
Трансформатор тока (заводские номера: 4905-А, 4905-В, 4905-С) |
ТВ-110 У2 |
3 шт. |
Трансформатор тока (заводские номера: 340-А, 340-В, 340-С) |
ТВУ-110-50 |
3 шт. |
Трансформатор тока (заводские номера: 8247-А, 8247-В, 8247-С, 8246-А, 8246-В, 8246-С, 8170-А, 8170-В, 8170-С, 8169-А, 8169-В, 8169-С) |
ТВ-35 |
12 шт. |
Трансформатор тока (заводские номера: 25991-А, 25991-В, 25991-С) |
ТВ-35/10 |
3 шт. |
Трансформатор тока (заводские номера: 10370-А, 10370-С) |
ТВ-35-10 |
2 шт. |
Окончание таблицы 3
Наименование |
Обозначение |
Количество |
Трансформатор тока ТВ-110-50. Паспорт |
- |
9 экз. |
Трансформатор тока ТВ-110/50. Паспорт |
- |
33 экз. |
Трансформатор тока ТВ-110-II. Паспорт |
- |
3 экз. |
Трансформатор тока ТВ-110-52. Паспорт |
- |
3 экз. |
Трансформатор тока ТВ-110/52. Паспорт |
- |
3 экз. |
Трансформатор тока ТВ-110-II У2. Паспорт |
- |
3 экз. |
Трансформатор тока ТВ-110 У2. Паспорт |
- |
3 экз. |
Трансформатор тока ТВУ-110-50. Паспорт |
- |
3 экз. |
Трансформатор тока ТВ-35. Паспорт |
- |
12 экз. |
Трансформатор тока ТВ-35/10. Паспорт |
- |
3 экз. |
Трансформатор тока ТВ-35-10. Паспорт |
- |
2 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Исполнение трансформатора |
ТВ-110-50 |
ТВ-110/50 | |
Заводской номер |
1565-А, 1565-В, 1565-С, 2168-А, 2168-В, 2168-С |
3856-А, 3856-В, 3856-С |
2314-А, 2314-В, 2314-С, 2350-А, 2350-В, 2350-С, 2644-А, 2644-В, 2644-С, 2318-А, 2318-В, 2318-С, 2642-А, 2642-В,2642-С, 2793-А, 2793-В, 2793-С, 2349-А, 2349-В, 2349-С, 2645-А, 2645-В, 2645-С 2656-А, 2656-В, 2656-С, 2906-А, 2906-В, 2906-С |
Номинальное напряжение, кВ |
110 |
110 |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
Номинальный первичный ток, А |
1000 |
750 |
600 |
Номинальный вторичный ток, А |
5 |
5 |
5 |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
30 |
30 |
Номинальная частота, Гц |
50 |
50 |
50 |
Продолжение таблицы 1
Наименование характеристики |
Значение | ||
Исполнение трансформатора |
ТВ-110/50 |
ТВ-110-52 |
ТВ-110/52 |
Заводской номер |
3882-А, 3882-В, 3882-С |
119-А, 119-В, 119-С |
167-А, 167-В, 167-С |
Номинальное напряжение, кВ |
110 |
110 |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
Номинальный первичный ток, А |
1000 |
600 |
1000 |
Номинальный вторичный ток, А |
5 |
5 |
5 |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
1 |
0,5 |
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
30 |
20 |
Номинальная частота, Гц |
50 |
50 |
50 |
Продолжение таблицы 1
Наименование характеристики |
Значение | ||
Исполнение трансформатора |
ТВ-110-II У2 |
ТВ-110 У2 |
ТВ-110-II |
Заводской номер |
4535-А,4535-В, |
4905-А,4905-В, |
4266-А, 4266-В, |
4535-С |
4905-С |
4266-С | |
Номинальное напряжение, кВ |
110 |
110 |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
Номинальный первичный ток, А |
600 |
1500 |
600 |
Номинальный вторичный ток, А |
5 |
5 |
5 |
Класс точности вторичных обмоток для |
0,5 |
0,5 |
0,5 |
измерений и учета | |||
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
20 |
20 |
30 |
Номинальная частота, Гц |
50 |
50 |
50 |
Окончание таблицы 1
Наименование характеристики |
Значение | |||
Исполнение трансформатора |
ТВУ-110-50 |
ТВ-35 |
ТВ-35/10 |
ТВ-35-10 |
Заводской номер |
340-А, 340-В, 340-С |
8247-А, 8247-В, 8247-С, 8246-А, 8246-В, 8246-С, |
25991-А, 25991-В, 25991-С |
10370-А, |
8170-А, 8170-В, 8170-С, 8169-А, 8169-В, 8169-С |
10370-С | |||
Номинальное напряжение, кВ |
110 |
35 |
35 |
35 |
Наибольшее рабочее напряжение, кВ |
126 |
40,5 |
40,5 |
40,5 |
Номинальный первичный ток, А |
600 |
600 |
300 |
400 |
Номинальный вторичный ток, А |
5 |
5 |
5 |
5 |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
3 |
3 |
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
25 |
10 |
30 |
40 |
Номинальная частота, Гц |
50 |
50 |
50 |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от-45 до +40 |
