Номер по Госреестру СИ: 77291-20
77291-20 Трансформаторы тока
(ТВ)
Назначение средства измерений:
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока), изготовленные в период с 1966 по 1986 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

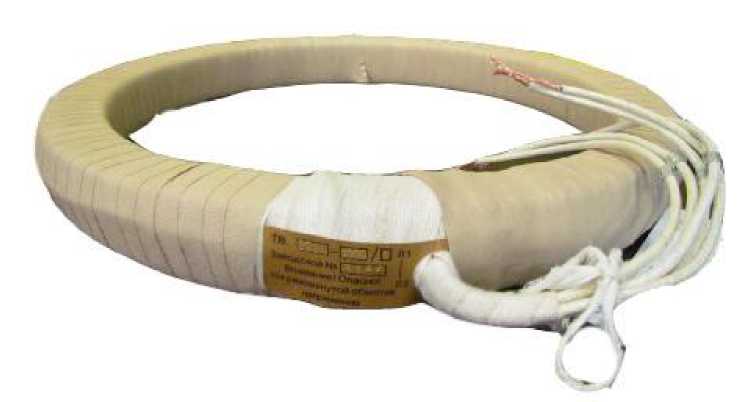

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Заявитель
Общество с ограниченной ответственностью «Инженерный центр«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3 Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации , метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока выпускаются в следующих модификациях ТВ-35, ТВ-110-52, ТВ-110/18, ТВ-110/50, ТВ-110/52, ТВ-110-II У2, которые отличаются друг от друга значениями номинального первичного и вторичного токов, классом точности вторичных обмоток и номинальной вторичной нагрузки.
Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
аблица 8 -
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТВ-35 |
6 шт. |
Трансформатор тока |
ТВ-110-52 |
3 шт. |
Продолжение таблицы 8
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТВ-110/18 |
6 шт. |
Трансформатор тока |
ТВ-110/50 |
3 шт. |
Трансформатор тока |
ТВ-110/52 |
24 шт. |
Трансформатор тока |
ТВ-110-II У2 |
15 шт. |
Паспорт |
ТВ-35 |
6 экз. |
Паспорт |
ТВ-110-52 |
3 экз. |
Паспорт |
ТВ-110/18 |
6 экз. |
Паспорт |
ТВ-110/50 |
3 экз. |
Паспорт |
ТВ-110/52 |
24 экз. |
Паспорт |
ТВ-110-II У2 |
15 экз. |
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-35
Наименование характеристики |
Значение для заводских номеров |
47-А, 47-В, 47-С, 1481-А, 1481-В, 1481-С | |
Номинальное напряжение, кВ |
35 |
Номинальный первичный ток 11ном, А |
300 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота £ном, Гц |
50 |
Класс точности вторичных обмоток для измерений и учета |
1 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-110-52
Наименование характеристики |
Значение для заводских номеров |
1146-A, 1146-В, 1146-С | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота £ном, Гц |
50 |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-110/18
Наименование характеристики |
Значение для заводских номеров | |
7336-А, 7336-В, 7336-С |
611-А, 611-В, 611-С | |
Номинальное напряжение, кВ |
110 |
110 |
Номинальный первичный ток 11ном, А |
600 |
300 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота £ном, Гц |
50 |
50 |
Класс точности вторичных обмоток для измерений и учета |
3 |
10 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
50 |
40 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТВ-110/50
Наименование характеристики |
Значение для заводских номеров |
2613-A, 2613-В, 2613-С | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
600 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота £ном, Гц |
50 |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 5 - Метрологические характеристики трансформаторов тока ТВ-110/52
Наименование характеристики |
Значение для заводских номеров | ||||
84-A, 84-В, 84-С |
135-A,
142-A, 138-A, |
135-В, 135-С,
142-В, 142-С, 138-В, 138-С |
160-A, 160-В, 160-С |
041-A, 041-В, 041-С | |
Номинальное напряжение, кВ |
110 |
110 |
110 |
110 | |
Номинальный первичный ток 11ном, А |
1500 |
1000 |
1000 |
600 | |
Номинальный вторичный ток 12ном, А |
5 |
5 |
5 |
5 | |
Номинальная частота £ном, Гц |
50 |
50 |
50 |
50 | |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
1 |
0,5 | |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
40 |
30 |
50 |
25 |
Таблица 6 - Метрологические характеристики трансформаторов тока ТВ-110-II У2
Наименование характеристики |
Значение для заводских номеров | |
4870-А, 4870-В, 4870-С, 4867-А, 4867-В, 4867-С, 5163-А, 5163-В, 5163-С, 5162-А, 5162-В, 5162-С |
888-А, 888-В, 888-С | |
Номинальное напряжение, кВ |
110 |
110 |
Номинальный первичный ток 11ном, А |
1000 |
750 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота £ном, Гц |
50 |
50 |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
50 |
50 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
