Наименование

Количество

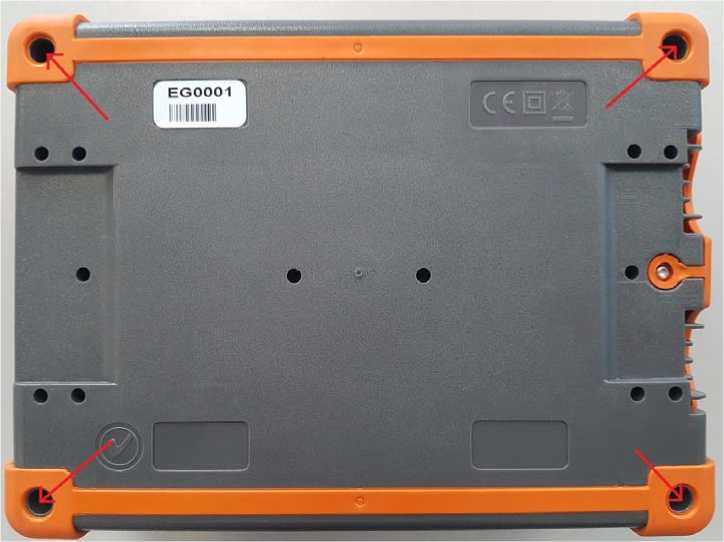

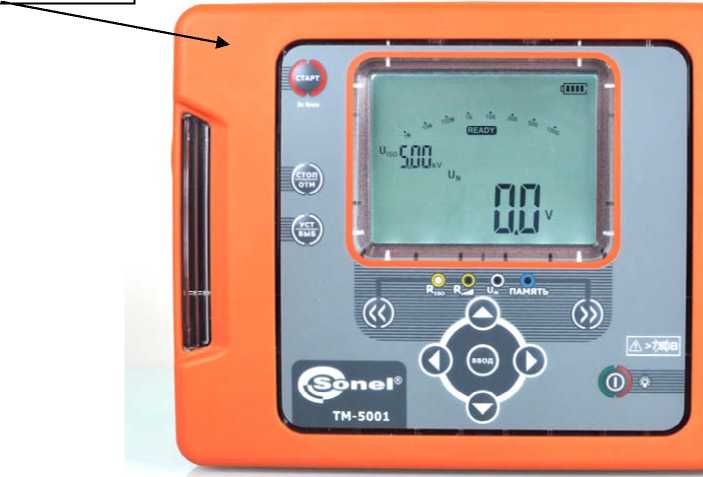

Измеритель параметров электроизоляции ТМ-5001

1 шт.

Измеритель параметров электроизоляции TM-5001. Руководство по эксплуатации

1 шт.

Измеритель параметров электроизоляции ТМ-5001. Паспорт

1 шт.

Измеритель параметров электроизоляции ТМ-5001.ТМ-5001-18 МП Методика поверки

1 шт.

Измеритель параметров электроизоляции ТМ-5001. Свидетельство о первичной поверке

1 шт.

Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой

1 шт.

Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный

1 шт.

Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный

1 шт.

Зажим «Крокодил» изолированный 11 кВ голубой

1 шт.

Зажим «Крокодил» изолированный 11 кВ черный

1 шт.

Зажим «Крокодил» изолированный 11 кВ красный

1 шт.

Зонд острый с разъемом «банан» красный 5 кВ

1 шт.

Зонд острый с разъемом «банан» черный 5 кВ

1 шт.

Футляр М8

1 шт.

Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012

1 шт.

Кабель сетевой 230 В

1 шт.

Кабель последовательного интерфейса USB

1 шт.

Характеристика

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений^

Действующее значение напряжения постоянного и переменного тока (в диапазоне частот от 45 до 65 Гц)

от 0 до 299,9 В от 300 до 750 В

0,1 В

1 В

±(0,03- иизм + 2 е.м.р.)

±(0,03- иизм + 2 е.м.р.)

Сопротивление электроизоляции (двухпроводное подключение)³⁾

от 0 до 999,9 кОм от 1,000 до 9,999 МОм от 10,00 до 99,99 МОм от 100,0 до 999,9 МОм от 1,000 до 9,999 ГОм от 10,00 до 99,99 ГОм от 100,0 до 999,9 ГОм от 1,000 до 5,000 ТОм

0,1 кОм

0,001 МОм

0,01 МОм

0,1 МОм

0,001 ГОм

0,01 ГОм

0,1 ГОм 1 ГОм

±(0,03-^18Оизм + 20 е.м.р.) ±(0,03-^18Оизм + 20 е.м.р.) ±(0,03-^18Оизм + 20 е.м.р.) ±(0,03-^18Оизм + 20 е.м.р.) ±(0,03-^18Оизм + 20 е.м.р.) ±(0,03-^18Оизм + 20 е.м.р.) ±(0,03-^18Оизм + 20 е.м.р.) ±(0,04-^18Оизм + 50 е.м.р.)

Сопротивление электроизоляции (нарастающее испытательное напряжение)³⁾

от 0 до 999,9 кОм от 1,000 до 9,999 МОм от 10,00 до 99,99 МОм от 100,0 до 999,9 МОм от 1,000 до 9,999 ГОм от 10,00 до 99,99 ГОм от 100,0 до 999,9 ГОм от 1,000 до 4,999 ТОм

0,1 кОм

0,001 МОм

0,01 МОм

0,1 МОм

0,001 ГОм

0,01 ГОм

0,1 ГОм

0,001 ТОм

±(0,05-^амризм + 40 е.м.р.) ±(0,05-^амризм + 40 е.м.р.) ±(0,05-^амризм + 40 е.м.р.) ±(0,05-^амризм + 40 е.м.р.) ±(0,05-^амризм + 40 е.м.р.) ±(0,05-^амризм + 40 е.м.р.) ±(0,05-^амризм + 40 е.м.р.) ±(0,05-^амризм + 40 е.м.р.)

Характеристика

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

Постоянное напряжение пробоя электроизоляции (нарастающее испытательное напряжение)

^иКО ном²⁾ < ^{600 В}

от 25,0 до 99,0 В от 100 до 600 В

0,1 В

1 В

±(0,05- ивяЕАКизм + 10 е.м.р.)

±^(0,05' СвИЕАКизм ^{+ 4 е}.^м.р^.)

и^О ном²⁾ > 600 В

от 25,0 до 999 В от 1,00 до 5,00 кВ

1 В

10 В

±(0,05-ивяЕАКизм + 5 е.м.р.) ±(0,05 • ивяЕАКизм + 4 е.м.р.)

Примечания:

• ¹⁾ в формулах расчета пределов допускаемой абсолютной погрешности измерений: и_изм - измеренное значение напряжения постоянного и переменного тока;

^18о_изм - измеренное значение сопротивления электроизоляции;

^ламр_изм - измеренное значение сопротивления электроизоляции нарастающим испытательным напряжением (режим «RampTest»);

и_в₽_ЕАКизм - измеренное значение постоянного напряжения пробоя электроизоляции нарастающим испытательным напряжением (режим «RampTest»);

е.м.р. - единица младшего разряда.

• ²⁾ Uis_{O ном} - установленное значение номинального испытательного напряжения.

• ³⁾ Начало диапазона измерения сопротивления электроизоляции (согласно ГОСТ IEC 61557-2-2013): -^^Омин = ^{50 кОм}.

Конец диапазона измерения сопротивления электроизоляции (согласно ГОСТ IEC 61557-2-2013), варьируется в зависимости от выбранного значения UIsO ном следующим образом:

-^^Омакс =

(при и^омин = до 100 В): 50 ГОм;

(при и^_Омин = от 200 В до 400 В): 100 ГОм;

(при и^_Омин = от 500 В до 900 в): 250 ГОм;

(при и^_Омин = от 1000 В до 2400 В): 500 ГОм;

(при и^Омин = 2500 В): 1000 ГОм;

(при и^Омин = 5000 в): 5 ТОм.

Характеристика

Значение

Диапазон испытательного напряжения, В

от 50 до 5000

Шаг испытательного напряжения, В

• - от 50 В до 500 В

• - от 500 В до 5000 В

50

100

Максимальный испытательный ток, мА

1,5

Питание от встроенного аккумулятора (с возможностью заряда), В

9,6

Габаритные размеры (длинахширинахвысота), мм, не более

200x180x77

Масса, кг, не более

1

Рабочие условия измерений:

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

• - высота (над уровнем моря), м, не более

от -20 до +40

от 20 до 90 2000

Средняя наработка на отказ, ч

45000

Средний срок службы, лет

15
