Сведения о средстве измерений: 86721-22 Меры сопротивлений повышенной мощности многозначные

Номер по Госреестру СИ: 86721-22
86721-22 Меры сопротивлений повышенной мощности многозначные
(СМС-25)

Назначение средства измерений:
Меры сопротивлений повышенной мощности многозначные СМС-25 (далее по тексту -меры) предназначены для воспроизведения (формирования) электрического сопротивления постоянного и переменного тока. Меры сопротивлений повышенной мощности СМС-25 могут применяться в качестве эталона 4-го разряда электрического сопротивления.

сертификация программного обеспечения
Внешний вид. Меры сопротивлений повышенной мощности многозначные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Меры сопротивлений повышенной мощности многозначные
Рисунок № 1
Внешний вид. Меры сопротивлений повышенной мощности многозначные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Меры сопротивлений повышенной мощности многозначные
Рисунок № 2

Общие сведения

Дата публикации - 08.09.2022
Срок свидетельства - 07.09.2027
Номер записи - 188728
ID в реестре СИ - 1401956
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СМС-25,

Производитель

Изготовитель - Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ")
Страна - РОССИЯ
Населенный пункт - д. Григорчиково Московской обл.
Уведомление о начале осуществления предпринимательской деятельности -

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2228 от 2022.09.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Меры сопротивлений повышенной мощности многозначные (СМС-25)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
71531-18
15.06.2029
Измерители параметров электроизоляции, TM-5001
Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.)
ОТ
МП
2 года
86149-22
11.07.2027
Калибраторы электрического сопротивления, КС
Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.)
ОТ
МП
1 год
86721-22
07.09.2027
Меры сопротивлений повышенной мощности многозначные, СМС-25
Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.)
ОТ
МП
1 год
87412-22
25.11.2027
Меры электрического сопротивления постоянного тока многозначные , МС-7-001
Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.)
ОТ
МП
1 год
88924-23
02.05.2028
Катушки токовые, ТК-5010
Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.)
ОТ
МП
2 года

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Меры сопротивлений повышенной мощности многозначные (СМС-25)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "СОНЭЛ"
(1201)
  • СМС-25
  • 3 1 3 0 0 0 0 0

    Стоимость поверки Меры сопротивлений повышенной мощности многозначные (СМС-25)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на лицевую панель мер методом трафаретной печати (представлен на рисунке 1) и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации: Меры сопротивлений повышенной мощности многозначные СМС-25. Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования средству измерений

    Приказом Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия;

    СНБА.411640.029ТУ. Меры сопротивлений повышенной мощности многозначные СМС-25. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)

    Юридический адрес: 142713, Московская область, Ленинский район, д. Григорчиково, ул. Майская, д. 12

    Телефон/факс +7 (495) 287-43-53

    ИНН: 7723321993

    КПП: 500301001

    Web сайт http://www.sonel.ru

    Email info@sonel.ru

    Изготовитель

    Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ») ИНН: 7723321993
    Юридический адрес: 142713, Московская область, Ленинский район, д. Григорчиково, ул. Майская, д. 12
    Адрес места осуществления деятельности: 142714, Московская область, Ленинский район, д. Мисайлово, ул. Первомайская, д. 158А
    Телефон/факс +7 (495) 287-43-53
    Web сайт http://www.sonel.ru
    Email info@sonel.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)
    Юридический адрес: 142713, Московская область, Ленинский район, д. Григорчиково, ул. Майская, д. 12
    Телефон/факс +7 (495) 287-43-53
    ИНН: 7723321993
    КПП: 500301001
    Web сайт http://www.sonel.ru
    Email info@sonel.ru

    Меры представляют собой настольные лабораторные приборы, содержащие 11 резистивных элементов с номинальными значениями электрического сопротивления 0,005 Ом; 0,005 Ом; 0,01 Ом; 0,03 Ом; 0,05 Ом; 0,1 Ом; 0,3 Ом; 0,5 Ом; 1 Ом; 3 Ом; 5 Ом, соединённых последовательно. Резистивные элементы изготовлены из манганина.

    Принцип действия мер заключается в воспроизведении значения электрического сопротивления с помощью резистивных элементов.

    На передней панели мер расположены 12 пар разъемов для подключения измерительных проводников, в том числе, разъём защитного заземления. На боковой панели установлены два вентилятора воздушного охлаждения резисторов; тумблер, предохранитель и разъём сетевого питания системы охлаждения.

    В зависимости от задействованных измерительных разъёмов резисторы мер образуют сочетания, которые позволяют получить ряд значений электрического сопротивления в соответствии с таблицей 1. Максимально допустимые значения параметров измерительного сигнала, подаваемого на измерительные разъёмы мер, приведены в таблицах 2-3.

    Таблица 1 - Воспроизводимые мерами значения электрического сопротивления, Ом (в зависимости от коммутации между соответствующими разъёмами)

    Il

    I2

    Ь

    I4

    I5

    I6

    I7

    I8

    I9

    I10

    I11

    Io

    0,005

    0,01

    0,02

    0,05

    0,1

    0,2

    0,5

    1

    2

    5

    10

    Il

    0,005

    0,015

    0,045

    0,095

    0,195

    0,495

    0,595

    1,595

    4,595

    9,595

    I2

    0,01

    0,04

    0,09

    0,19

    0,49

    0,99

    1,99

    4,99

    9,99

    I3

    0,03

    0,08

    0,18

    0,48

    0,98

    1,98

    4,98

    9,98

    I4

    0,05

    0,15

    0,45

    0,95

    1,95

    4,95

    9,95

    I5

    0,1

    0,4

    0,9

    1,9

    4,9

    9,9

    I6

    0,3

    0,8

    1,8

    4,8

    9,8

    I7

    -

    0,5

    1,5

    4,5

    9,5

    I8

    -

    -

    1

    4

    9

    I9

    -

    -

    -

    3

    8

    Il0

    -

    -

    -

    -

    5

    Таблица 2 - Максимально допустимые значения параметров измерительного сигнала подаваемого на измерительные разъёмы мер в случае подключения между разъёмами c номерами “k” и “k+1”, где k принимает значения от 0 до 10

    Разъёмы

    Воспроизводимое сопротивление, Ом

    1макс, А

    имакс, В

    Рмакс, Вт

    I0 - I1

    0,005

    25

    0,125

    3,13

    I1 - I2

    0,005

    25

    0,125

    3,13

    I2 - I3

    0,01

    25

    0,25

    6,25

    I3 - I4

    0,03

    25

    0,75

    18,75

    I4 - I5

    0,05

    25

    1,25

    31,25

    I5 - 1б

    0,1

    25

    2,5

    62,5

    1б - I7

    0,3

    15,8

    4,75

    75,0

    I7 - I8

    0,5

    11,2

    5,6

    62,5

    I8 - I9

    1

    7,9

    7,9

    62,5

    I9 - I10

    3

    5

    15

    75,0

    I10 - I11

    5

    3,6

    17,7

    62,5

    Таблица 3 - Максимально допустимые значения параметров измерительного сигнала подаваемого на измерительные разъёмы мер в случае подключения между разъёмами c номерами “0” и “k”, где k принимает значения от 0 до 11

    Разъёмы

    Воспроизводимое сопротивление, Ом

    1макс, А

    имакс, В

    Рмакс, Вт

    I0 - I1

    0,005

    25

    0,125

    3,13

    I0 - I2

    0,01

    25

    0,25

    6,25

    I0 - I3

    0,02

    25

    0,5

    12,5

    I0 - I4

    0,05

    25

    1,25

    31,25

    I0 - I5

    0,1

    25

    2,5

    62,5

    I0 - I6

    0,2

    25

    5,0

    125

    I0 - I7

    0,5

    15,8

    7,9

    125

    I0 - I8

    1

    11,2

    11,2

    125

    I0 - I9

    2

    7,9

    15,8

    125

    I0 - I10

    5

    5

    25,0

    125

    I0 - I11

    10

    3,6

    35,4

    125

    Примечания:

    где имакс / 1макс - максимально допустимое значение напряжения /силы постоянного тока; Рмакс - максимально допустимое значение электрической мощности.

    Нанесение знака поверки на меры не предусмотрено.

    Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится с помощью наклейки, лазерным принтом или иным способом на заднюю панель меры в виде обозначения, состоящего из латинских букв и арабских цифр.

    Общий вид мер с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера приведены на рисунках 1-2.

    Внешний вид. Меры сопротивлений повышенной мощности многозначные (СМС-25), http://oei-analitika.ru

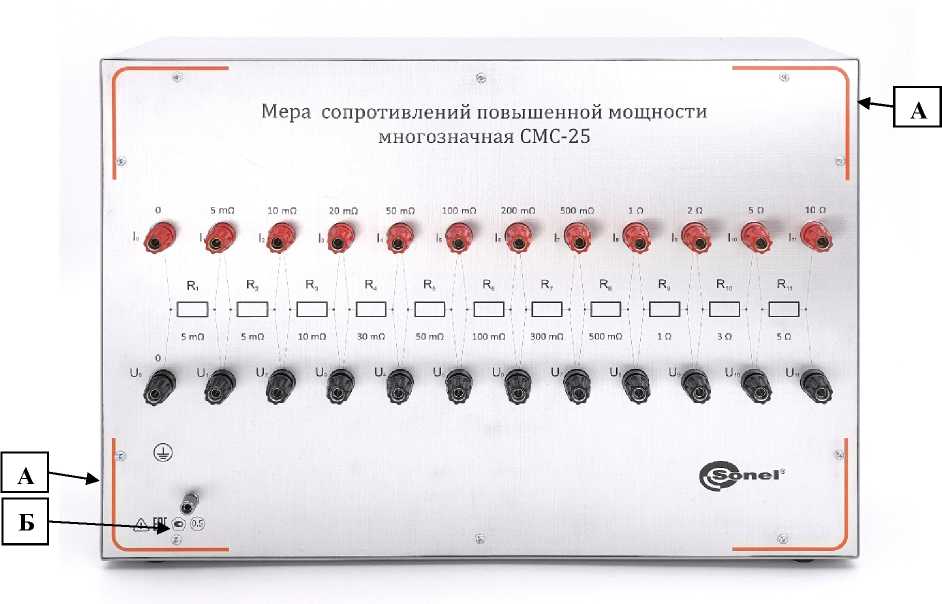

    Рисунок 1 - Общий вид мер сопротивлений повышенной мощности многозначных СМС-25 с указанием мест пломбировки (А) и места нанесения знака утверждения типа (Б)

    Внешний вид. Меры сопротивлений повышенной мощности многозначные (СМС-25), http://oei-analitika.ru

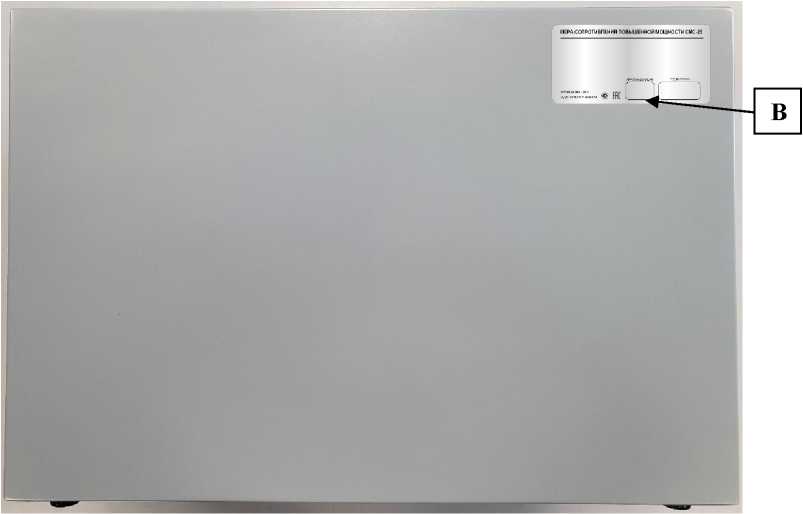

    Рисунок 2 - Общий вид задней панели мер сопротивлений повышенной мощности многозначных СМС-25 с указанием места нанесения заводского номера


    Стандартный комплект поставки мер представлен в таблице 6.

    аблица 6 -

    Наименование

    Обозначение

    Количество

    Мера    сопротивлений    повышенной

    многозначная

    мощности

    СМС-25

    1 шт.

    Кабель питания с сетевой вилкой

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 4 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон             воспроизводимого

    электрического сопротивления R, Ом

    от 0,005 до 10

    Пределы    допускаемой    абсолютной

    погрешности            воспроизведения

    электрического сопротивления AR, Ом

    ±0,005 • Rвоспр,

    где Rвоспр - значение электрического сопротивления, установленное на мере, Ом

    Таблица 5 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания переменного тока частотой 50/60 Гц, В

    220/230

    Потребляемый ток, А, не более

    0,5

    Габаритные размеры (ширинахвысотахглубина), мм, не более

    500x350x170

    Масса, кг, не более

    12

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +10 до +30

    от 25 до 80 от 84 до 106,7


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
