71288-18 Датчики атмосферного давления
(ДАДС-1)
Назначение средства измерений:
Датчики атмосферного давления ДАДС-1 (далее - датчик) предназначены для измерений атмосферного давления и непрерывного преобразования его значений в цифровой двоичный последовательный код и передачи его по интерфейсу RS-485 на устройства обработки сигналов метеостанций.
Внешний вид.
Датчики атмосферного давления
Рисунок № 1
Программное обеспечение
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
DADS-1 |
Номер версии (идентификационный номер) ПО |
2.1 и выше |
Уровень защиты ПО «ДАДС-1» от непреднамеренных и преднамеренных изменений соответствует уровню: «Высокий» по Р 50.2.077-2014. Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель датчика методом шелкографии и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам атмосферного давления ДАДС-1
ГОСТ 8.107-81 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8...1-103 Па
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие условия
ИСАТ.406231.008 ТУ. Датчик атмосферного давления ДАДС-1. Технические условия
Поверка
Поверкаосуществляется по МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
-
- калибратор давления 6300-М3 (регистрационный № 57672-14);
-
- источник питания АТН-3335 (регистрационный № 42466-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус датчика в виде наклейки и на свидетельство о поверке в виде клейма.
Изготовитель
Акционерное общество «Научно-производственное предприятие «Радар ммс»
(АО «НПП «Радар ммс»)
ИНН 7814027653
Адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А
Телефон: 8 (812) 777-50-51
Факс: 8 (812) 600-04-49
E-mail: radar@radar-mms.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75, факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия датчика атмосферного давления основан на механической деформации кварцевой мембраны при изменении давления контролируемой среды. Мембрана деформирует силочувствительный резонатор, что приводит к девиации его резонансной частоты пропорционально входному давлению.
Датчик давления выполнен в виде моноблока. В едином корпусе совмещены первичный преобразователь (чувствительные элементы давления и температуры) и вторичный преобразователь (электронный блок). В датчике предусмотрена автоматическая компенсация температурной погрешности. Электронный блок преобразует сигналы, поступающие от первичного преобразователя, в цифровой сигнал стандарта RS-485.

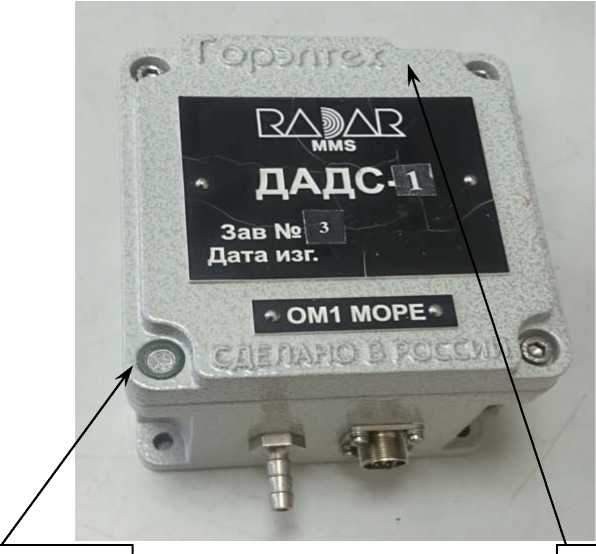

Общий вид датчика изображен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид датчика
Место нанесения знака поверки
Таблица 4 - Комплектность средства измерения
Наименование |
Обозначение |
Количество |
Датчик атмосферного давления |
ДАДС-1 |
1 шт. |
Паспорт |
ИСАТ.406231.008ПС |
1 экз. |
Руководство по эксплуатации |
ИСАТ.406231.008РЭ |
1 экз.* |
Упаковка |
ИСАТ.323384.311 |
1 шт. |
Комплект монтажных частей |
ИСАТ.468911.009 |
1 шт. |
* на партию датчиков в пределах одного заказа |
Таблица 2 - Метрологические характеристики
Наименование |
Значение |
Диапазон измерений атмосферного давления, гПа |
от 500 до 1100 |
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 |
Таблица 3 - Технические характеристики
Наименование |
Значение |
Напряжение питания, В |
от 9,5 до 27 |
Потребляемый ток, А |
от 0,045 до 0,145 |
Масса, кг |
от 0,75 до 1,05 |
Габаритные размеры (длина, ширина, высота), мм, не более |
134; 117; 93 |
Средняя наработка на отказ, ч, не менее |
50000 |
Полный средний срок службы датчика, лет, не менее |
5,5 |
Условия эксплуатации:
|
от -50 до +60 от 30 до 80 80 от 1 до 60 |
