Номер по Госреестру СИ: 83505-21
83505-21 Датчики метеорологических параметров
(ДМП)
Назначение средства измерений:
Датчики метеорологических параметров ДМП (далее - датчики ДМП) предназначены для измерений температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления.
Внешний вид.
Датчики метеорологических параметров

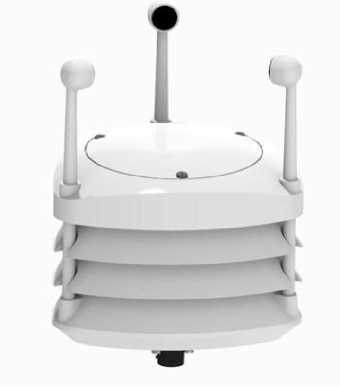

Рисунок № 1
Внешний вид.
Датчики метеорологических параметров

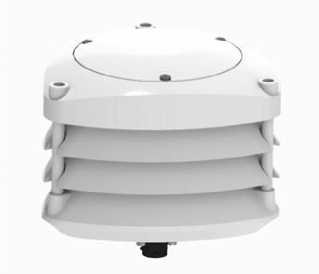

Рисунок № 2
Общие сведения
Дата публикации - 08.11.2021
Срок свидетельства - 26.10.2026
Номер записи - 184954
ID в реестре СИ - 1394131
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исп. ИСАТ.416311.002-01, исп. ИСАТ.416311.002,
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
Страна - РОССИЯ
Населенный пункт - г.Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1320 от 2022.05.31 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (2)
№2392 от 2021.10.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики метеорологических параметров (ДМП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60696-15 Станции погодные автоматические (WS-UMB) Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
83505-21 Датчики метеорологических параметров (ДМП) Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
|
65362-16 Метеостанции автоматические (WXT530) Фирма "Vaisala Oyj" (ФИНЛЯНДИЯ ) |
83505-21 Датчики метеорологических параметров (ДМП) Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
|
64807-16 Преобразователи силы постоянного и переменного тока (MSA) Фирма "Mors Smitt B.V." (НИДЕРЛАНДЫ ) |
83505-21 Датчики метеорологических параметров (ДМП) Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
Все средства измерений Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71288-18 01.06.2029 |
Датчики атмосферного давления, ДАДС-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
78848-20 23.07.2025 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
77823-20 20.05.2025 |
Модули влажности и температуры электронные, ЭМ-2 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
73972-19 11.02.2024 |
Подсистемы измерительные гидрометеорологические автономные, ПИГМА-1 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
64220-16 16.06.2021 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
64220-16 16.06.2026 |
Гидрометеостанции корабельные, "Характер-К" Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
1 год | |
|
83505-21 26.10.2026 |
Датчики метеорологических параметров, ДМП Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
84817-22 03.03.2027 |
Измерители гидрологических параметров, Вектор-3 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
2 года |
|
88723-23 10.04.2028 |
Датчики давления и температуры пластового флюида для систем подводной добычи, ДДТ Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
3 года |
|
89545-23 18.07.2028 |
89545-23 Датчики скорости и направления ветра, ДСНВ-А Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
90093-23 04.10.2028 |
Датчики влажности-температуры, ДТВВ-01 Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
|
91712-24 26.03.2029 |
Комплексы судовые метеорологические, Азимут Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Датчики метеорологических параметров (ДМП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 21 | 2 | 21 | 0 | 0 | 21 | 21 | 0 |
Стоимость поверки Датчики метеорологических параметров (ДМП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики ДМП имеют встроенное программное обеспечение (ПО), которое обеспечивает управление и настройку датчиков, сбор, обработку, хранение и передачу результатов измерений, связь с внешними устройствами через последовательный интерфейс.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
ISAT 01075-01 O.hex |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже v1.0 |
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист эксплуатационной документации и на корпус датчика. Место нанесения знака утверждения типа СИ приведено на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе ИСАТ.416311.002РЭ «Датчик метеорологических параметров ДМП. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2885 от 15.12.2021 г.
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.
Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 9 «Измерения при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды»
Технические условия ИСАТ.416311.002ТУ «Датчик метеорологических параметров ДМП»
ПравообладательАкционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)
ИНН 7814027653
Адрес: 197375, Санкт-Петербург, ул. Новосельковская, д. 37, литера А
Тел.: (812) 777-50-51
Web-сайт: www.radar-mms.com
E-mail: radar@radar-mms.com
Изготовитель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)ИНН 7814027653
Адрес: 197375, Санкт-Петербург, ул. Новосельковская, д. 37, литера А
Тел.: (812) 777-50-51
Web-сайт: www.radar-mms.com
E-mail: radar@radar-mms.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)ИНН 7814027653
Адрес: 197375, Санкт-Петербург, ул. Новосельковская, д. 37, литера А
Тел.: (812) 777-50-51
Web-сайт: www.radar-mms.com
E-mail: radar@radar-mms.com
Принцип действия датчиков ДМП основан на преобразовании измеряемых физических величин в электрические сигналы первичными измерительными преобразователями.
Принцип действия первичных измерительных преобразователей при измерении относительной влажности воздуха основан на зависимости емкости полимерного конденсатора от относительной влажности воздуха.
Принцип действия первичных измерительных преобразователей при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды.
Принцип действия первичных измерительных преобразователей при измерении атмосферного давления основан на зависимости сопротивления пьезорезистивных элементов от атмосферного давления.
Принцип действия первичных измерительных преобразователей при измерении скорости воздушного потока основан на зависимости времени распространения ультразвукового сигнала между излучателем и приемником от скорости воздушного потока (ультразвуковой преобразователь).
Принцип действия первичных измерительных преобразователей при измерении направления воздушного потока основан на расчете угла отклонения вектора скорости от нулевого положения.
Конструктивно датчики ДМП представляют собой комплект первичных метеорологических датчиков, соединенных в основном блоке. На нижней части корпуса датчика ДМП расположен гермоввод с кабелем.
Датчики ДМП выпускаются в двух исполнениях: датчик метеорологических параметров ДМП ИСАТ.416311.002 и датчик метеорологических параметров ДМП ИСАТ.416311.002-01.
Исполнение ДМП ИСАТ.416311.002 имеет следующие измерительные каналы: скорости и направления воздушного потока, атмосферного давления, температуры и относительной влажности воздуха. Исполнение ДМП ИСАТ.416311.002-01 имеет измерительные каналы атмосферного давления, температуры и относительной влажности воздуха.
Заводской номер указывается типографским способом на защитной наклейке, которая размещена в нижней части корпуса датчика ДМП.
Пломбирование датчиков осуществляется при помощи защитной наклейки.
Знак поверки наносится в свидетельство о поверке и/или в паспорт.
Общий вид датчиков ДМП представлен на рисунке 1. Место нанесения защитной наклейки и заводского номера представлено на рисунке 2.
Рисунок 1 - Общий вид датчиков ДМП: исполнение ДМП ИСАТ.416311.002 - слева, исполнение ДМП ИСАТ.416311.002-01 - справа
Место нанесения защитной наклейки, заводского номера и знака утверждения типа СИ
Гермоввод
для кабеля
Рисунок 2 - Место нанесения защитной наклейки, заводского номера и знака утверждения типа СИ
Таблица 4 - Комплектность датчиков ДМП
|
Наименование |
Обозначение |
Количество |
|
Датчик метеорологических параметров ДМП |
ИСАТ.416311.002 ИСАТ.416311.002-01 |
1 шт.* |
|
Руководство по эксплуатации |
ИСАТ.416311.002РЭ |
1 экз. |
|
Паспорт |
ИСАТ.416311.002ПС ИСАТ.416311.002-01ПС |
1 экз.* |
|
* в зависимости от комплекта поставки | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °C |
от -50 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±0,3 |
|
Диапазон показаний относительной влажности воздуха, % |
от 0 до 100 |
|
Диапазон измерений относительной влажности воздуха, % |
от 5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:
|
±2 ±5 |
|
Диапазон измерений атмосферного давления, гПа |
от 600 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,2 до 60,0 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока:
|
±(0,1+0,5-V)* ±0,5 ±5 |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° |
|
*V - скорость воздушного потока | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Напряжение питания от сети постоянного тока, В |
от 9,5 до 36,0 | |
|
Потребляемая мощность, Вт, не более |
30 | |
|
Среднее время наработки на отказ, ч |
10000 | |
|
Средний срок службы, лет |
10 | |
|
Габаритные размеры, мм, не более: |
Длина |
Ширина |
|
- исполнение ДМП ИСАТ.416311.002 |
153 |
193 |
|
-исполнение ДМП-01 ИСАТ.416311.002-01 |
153 |
133 |
|
Масса, кг, не более: | ||
|
- исполнение ДМП ИСАТ.416311.002 |
0,8 | |
|
- исполнение ДМП-01 ИСАТ.416311.002-01 |
0,7 | |
|
Условия эксплуатации: | ||
|
- температура воздуха, °С |
от -50 до +60 | |
|
- относительная влажность воздуха, % |
от 0 до 100 | |
|
- атмосферное давление, гПа |
от 600 до 1100 | |
