Номер по Госреестру СИ: 71260-18
71260-18 Трансформаторы тока эталонные
(СА535)
Назначение средства измерений:
Трансформаторы тока эталонные СА535 (далее - трансформаторы СА535) предназначены для масштабных преобразований силы переменного тока с целью ее дальнейших измерений.
Внешний вид.
Трансформаторы тока эталонные
Рисунок № 1
Внешний вид.
Трансформаторы тока эталонные
Рисунок № 2
Программное обеспечение
Встроенное ПО устанавливается в энергонезависимую память трансформаторов СА535 в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Защита ПО обеспечивается пломбированием корпуса трансформатора и отсутствием доступа к изменению ПО без вскрытия корпуса. Дополнительная защита ПО не требуется.
Внешнее ПО не позволяет вносить изменения во встроенное ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Встроенное | |
Идентификационное наименование ПО |
СА535.hex |
Номер версии ПО |
V5.0 и выше |
Внешнее | |
Идентификационное наименование ПО |
setup CA535 PC у1.ХХ |
Номер версии ПО |
v1.33 и выше |
Знак утверждения типа
Знак утверждения типананосится на фирменную табличку трансформатора фотохимическим методом и на паспорт печатным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока эталонным СА535ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ТУ 422260-006-29304028-2016. Трансформатор тока эталонный СА535
Поверка
Поверкаосуществляется по документу ПДРМ.671220.001 РЭ1 «Трансформаторы тока эталонные СА535. Руководство по эксплуатации. Часть 2. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 20.02.2017 г.
Основные средства поверки:
Преобразователь тока И564, регистрационный номер в Федеральном информационном фонде № 11545-88;
Устройства поверки измерительных трансформаторов К535, регистрационный номер в Федеральном информационном фонде № 9642-84;
Магазин сопротивлений СА5018-5, регистрационный номер в Федеральном информационном фонде № 39479-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ОЛТЕСТ» (ООО «ОЛТЕСТ») ИНН 7705559778
Адрес: 115035, г. Москва, ул. Садовническая 72, стр.1, оф.6
Телефон (факс): 8 (499) 346-68-89
E-mail: info@oltest.su
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: 8 (343) 350-25-83
Факс: 8 (343) 350-40-81
Web-сайт: http://www.uraltest.ru
E-mail: uraltest@uraltest.ru
Принцип действия трансформаторов СА535 основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора СА535 создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы СА535 относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы СА535 выполнены в виде блоков прямоугольной формы. Изменение силы номинального первичного тока и коэффициента трансформации трансформаторов СА535 выполняется с помощью органов управления и индикации, размещенных на передней панели трансформатора СА535, или через стандартный интерфейс RS232.
В комплект трансформаторов СА535 может входить расширитель РД564, позволяющий расширить диапазон значений номинального первичного тока в сторону больших значений.

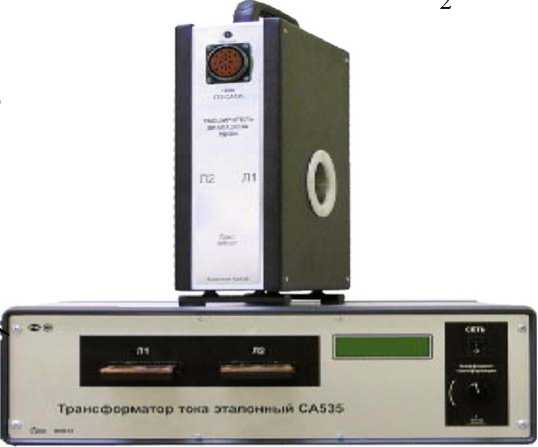

Общий вид трансформатора СА535 с расширителем РД564, место пломбировки от несанкционированного доступа представлены на рисунке 1.
Гране Форматор паленный СД533»
1 - трансформатор СА535, 2- расширитель РД564
Рисунок 1 - Общий вид трансформатора СА535 c расширителем диапазонов РД564 и схема пломбировки
Таблица 4 - Комплектность трансформаторов СА535
Наименование |
Обозначение |
Количество |
Трансформатор СА535 |
ПДРМ.671221.008 |
1 шт. |
Расширитель РД564 |
ПДРМ.671221.010 |
* |
Преобразователь “USB to RS-232” |
- |
1 шт. |
Диск с программным обеспечением |
ПДРМ. 671220.001 К |
1 шт. |
Сумка укладочная для трансформатора тока эталонного СА535 |
ПДРМ.323382.005 |
1 шт. |
Сумка укладочная для расширителя РД564 |
ПДРМ.323382.006 |
* |
Кабель измерительный КИ535 |
ПДРМ.685611.011 |
1 шт. |
Кабель измерительный КИ564 |
ПДРМ.685611.010 |
* |
Кабель интерфейсный последовательного порта RS-232 |
ПДРМ.685614.008 |
1 шт. |
Кабель питания |
- |
1 шт. |
Руководство по эксплуатации. Часть 1. Техническая эксплуатация |
ПДРМ.671220.001 РЭ |
1 экз. |
Руководство по эксплуатации. Часть 2. Методика поверки |
ПДРМ.671220.001 РЭ1 |
1 экз. |
Паспорт |
ПДРМ.671220.001 ПС |
1 экз. |
Примечания: *- наличие определяется при заказе |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения силы первичного тока (без РД564), А |
от 0,5 до 600,0* |
Номинальные значения силы первичного тока (совместно с РД564), А |
от 0,5 до 5000,0* |
Номинальное значение силы вторичного тока, А |
5 |
Диапазон силы первичного тока относительно номинального значения, % ** |
от 1 до 120 или от 1 до 150 |
Номинальная вторичная нагрузка при коэффициенте мощности нагрузки 1, В-А |
2,5 |
Пределы допускаемой основной токовой погрешности, % |
±0,02 |
Пределы допускаемой основной угловой погрешности, ' |
±1,5 |
Пределы допускаемой токовой погрешности при работе вне границ нормального диапазона температуры, % |
±0,022 |
Пределы допускаемой угловой погрешности при работе вне границ нормального диапазона температуры, ' |
±1,65 |
Нормальные условия измерений:
|
от 10 до 30 80 |
Примечания: * - конкретные значения ряда и их количество согласовываются при заказе; ** - один из вариантов в зависимости от заказа. |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более | |
- с расширителем |
60 |
- без расширителя |
55 |
Наименование характеристики |
Значение |
Габаритные размеры составных частей трансформаторов (длинах ширинах высота), мм, не более:
|
470х375х145 240х130х300 |
Масса составных частей трансформаторов, кг, не более:
|
17 8 |
Условия эксплуатации:
|
от 0 до 40 80 |
Средний срок службы, лет, не менее |
9 |
Средняя наработка на отказ, ч, не менее |
13000 |
