Номер по Госреестру СИ: 55309-13
55309-13 Трансформаторы напряжения эталонные
(СА920)
Назначение средства измерений:
Трансформаторы напряжения эталонные СА920 (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока с целью его дальнейшего измерения.
Внешний вид.
Трансформаторы напряжения эталонные
Рисунок № 1
Внешний вид.
Трансформаторы напряжения эталонные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на эксплуатационную документацию, а также на паспортную табличку трансформаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Трансформаторы напряжения эталонные СА920. Руководство по эксплуатации. Часть 1. Техническая эксплуатация. АМАК.671240.002.РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения эталонным СА920:ТУ У 33.2-33293986-011:2012 "Трансформаторы напряжения эталонные СА920. Технические условия".
ГОСТ Р 8.746-2011. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1Л/3 до 750/^3 кВ».
Поверка
Поверкаосуществляется по документу АМАК.671240.002 РЭ1 "Трансформаторы напряжения эталонные СА920. Руководство по эксплуатации. Часть 2. Методика поверки", утвержденному ГП «Укрметртестстандарт» 19.12.2012 г.
Основные средства поверки:
При определении погрешностей методом компарирования токов в качестве эталона используется Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009.
Таблица 5 - Основные характеристики ГЭТ 175-2009
Вид измерений |
Измерения электрических и магнитных величин |
Номинальные значения, диапазон |
|
Случайная погрешность воспроизведения |
Sq(Ku)£1,6- 10-6+1,21 • 10’8-Ки(изм) S^u)£2- 10’б+0,0061 -фи(изм) радиан |
Неисключенная систематическая погрешность |
00(Ku)£4,7540’5 0(фи)£2,83^10’5 радиан |
Изготовитель
ООО "ОЛТЕСТ"Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными сухими трансформаторами напряжения.
Обмотки и сердечник трансформаторов смонтированы в металлическом корпусе. Первичная и вторичная обмотки размещены концентрически на магнитопроводе броневого типа. Высоковольтные выводы первичной обмотки рассчитаны на соответствующее рабочее напряжение. Выводы вторичной обмотки, низковольтный заземляемый вывод первичной обмотки и вывод корпуса для подключения заземления выполнены в виде клемм. Между первичной и вторичной обмотками установлен электростатический экран, который обеспечивает безопасность персонала и оборудования, используемого в процессе поверки. Вывод экрана соединен с выводом корпуса.
Для удобства переноски в верхней части смонтированы две ручки. В комплект трансформаторов входят кронштейны, которые позволяют закрепить их при стационарном использовании.
Трансформаторы СА920 выпускаются в следующих исполнениях:
-
- СА920-10 (с незаземляемым выводом "Х" первичной обмотки);
-
- СА920-16 (с заземляемым выводом "Х" первичной обмотки).
Исполнения трансформаторов отличаются конструкцией, номинальным первичным напряжением, номинальным вторичным напряжением, диапазоном первичного напряжения, пределами допустимых погрешностей и габаритными размерами.

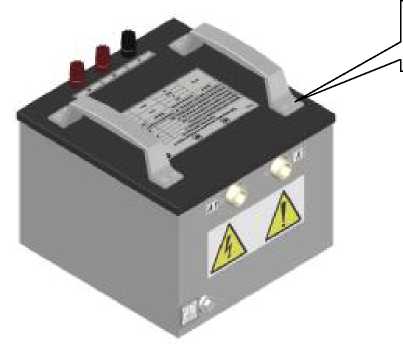

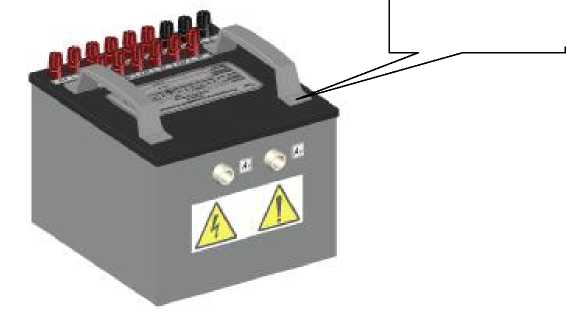

Внешний вид трансформатора напряжения эталонного СА920-10 представлен на рисунке 1, СА920-16 - на рисунке 2.
Место пломбировки
Рисунок 1
Место пломбировки
Рисунок 2
Таблица 2 - Комплектность_________
№ п/п |
Наименование изделия |
Кол-во |
1 |
Трансформатор напряжения эталонный СА920 * |
1 шт. |
2 |
Кабель высоковольтный КВ1(А) |
1 шт. |
3 |
Кабель высоковольтный КВ 1(Х) или КВ2(Х) * |
1 шт.* |
4 |
Кабель низковольтный КН1(10) |
1 шт. |
5 |
Кронштейн |
2 шт. |
6 |
Руководство по эксплуатации. Часть 1. Техническая эксплуатация |
1 экз. |
7 |
Руководство по эксплуатации. Часть 2. Методика поверки |
1 экз. |
8 |
Паспорт |
1 экз. |
* - в соответствии с заказом.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения эталонных СА920_________________________________________________
Название характеристики |
Числовое значение характеристики |
Номинальное напряжение первичной обмотки, кВ |
от 1 до 10 (*) |
Номинальное напряжение вторичной обмотки, В |
от 100/3 до 150 (*) |
Номинальная частота напряжения питающей сети, Гц |
50 |
Нагрузка вторичной обмотки, Ом, не менее |
105 |
Пределы допускаемой относительной погрешности напряжения, % |
±0,05 или ±0,1 (в зависимости от заказа) |
Пределы допускаемой абсолютной угловой погрешности, минуты |
±3 или ±5 (в зависимости от заказа) |
Диапазон значений первичного напряжения, при котором погрешности трансформаторов соответствуют нормированным значениям, % от номинального |
от 20 до 120 или от 80 до 120 (в зависимости от заказа) |
Рабочий диапазон температуры окружающего воздуха, °С |
от 0 до плюс 40 |
Габаритные размеры, мм, не более |
260 X 310 X 300 |
Масса, кг, не более |
30 |
Средний срок службы, лет, не менее |
8 |
* - ряд значений в зависимости от заказа.
