Номер по Госреестру СИ: 70595-18
70595-18 Системы видеоизмерительные
(OPTIV)
Назначение средства измерений:
Системы видеоизмерительные OPTIV (далее системы) предназначены для измерений линейных и угловых размеров деталей.
Внешний вид.

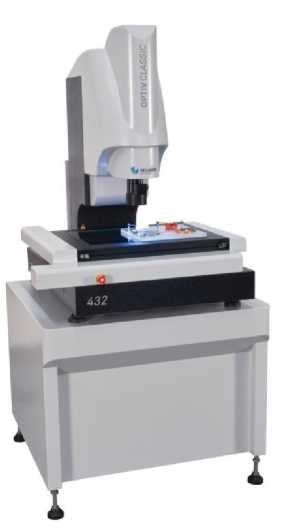

Системы видеоизмерительные
Рисунок № 1
Внешний вид.

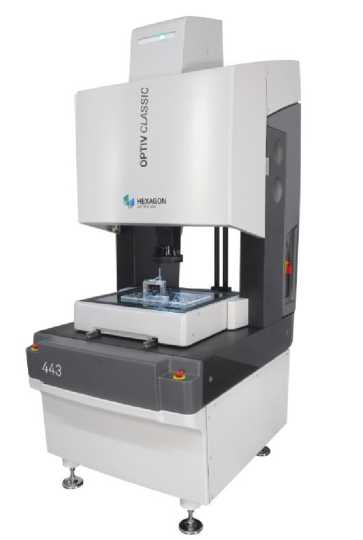

Системы видеоизмерительные
Рисунок № 2
Внешний вид.

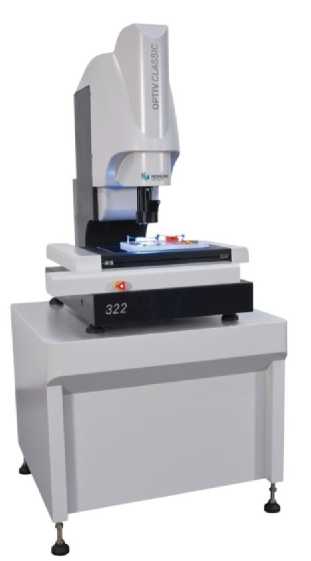

Системы видеоизмерительные
Рисунок № 3
Программное обеспечение
Системы могут быть оснащены программным обеспечением (ПО) «PC-DMIS PRO», «PC-DMIS CAD» или «PC-DMIS CAD++».
PC-DMIS PRO - базовая версия ПО для измерения детали без САПР. Графическое отображение результатов измерения.
PC-DMIS CAD позволяет создавать программы измерения и оценивать результаты с использованием CAD моделей. PC-DMIS CAD обеспечивает поддержку CAD в процессе контроля. ПО позволяет производить простой обратный инжиниринг.
PC-DMIS CAD++ предназначен для сложных задач сканирования и измерения. Позволяет измерять сложные детали, такие как лопатки, штампы, отливки и модели.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО систем
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
PC-DMIS PRO |
PC-DMIS CAD |
PC-DMIS CAD++ |
Номер версии (идентификационный номер) ПО |
V.20.XX |
v.20.XX |
v.20.XX |
Цифровой идентификатор ПО |
- |
- |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является наличие USB-ключа или LMS (программа, направленная на борьбу с нарушением авторских прав) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным OPTIV
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм
Приказ Росстандарта № 22 от 19.01.2016 г. Об утверждении Государственной поверочной схемы для средств измерений плоского угла
Техническая документация Hexagon Metrology GmbH, Германия
Поверка
Поверкаосуществляется по документу МП № 203-77-2017 «Системы видеоизмерительные OPTIV. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 ноября 2017 г.
Основные средства поверки:
-
- меры длины штриховые (стеклянные) 2-го и 3-го разрядов по ГОСТ Р 8.763-2011;
-
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
-
- меры угловые призматические 4-го разряда в соответствии с Приказом Росстандарта № 22 от 19.01.2016 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Hexagon Metrology GmbH, Германия
Адрес: Siegmund-Hiepe-Str. 2-12, 35578 Wetzlar
Тел., факс +49 152 21832889, +49172 688 1589, +49 6838 9931 211
E-mail: wolfram.froehlich@hexagon.com
Web-сайт: www.hexagonmi.com
Заявитель
Общество с ограниченной ответственностью «Галика - Центр Технологий и Сервис» (ООО «Галика - Центр Технологий и Сервис»)
ИНН 7714837936
Адрес: 141420, Московская область, г. Химки, ул. Московская д, 36-38, офис 401
Тел. +7 (495) 765-83-74, факс +7 (495) 765-83-74
E-mail: commerce@galika-ztc.ru
Web-сайт: www.galika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы систем основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока и/или контактного измерительного датчика с последующей обработкой данных в ПО.
Системы состоят из основания, на котором установлены вертикальная колонна и измерительный столик. На колонне подвижно закреплены оптоэлектронный измерительный блок и датчик для контактных измерений (мод. «tp»). Органы управления настройкой освещения, увеличением, регулировкой яркости расположены на отдельном блоке управления, установленного на ПК. Благодаря наличию видеокамеры рассматриваемый предмет наблюдается на экране ПК в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.
Управление перемещениями по осям осуществляется при помощи ПК и пульта управления. Измерения проводятся в ручном и автоматическом режимах. При измерениях предусмотрена функция автофокусировки. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы прибора на экран монитора выводится программа измерения, CAD модель, изображение измеряемой детали, окна настроек и средств измерения.
Системы видеоизмерительные OPTIV в зависимости от типоразмеров изготавливают трех модификаций (табл.2).
Системы дополнительно могут оснащаться датчиками для контактных измерений. При этом системы маркируются с приставкой «tp». Контактные датчики бывают нескольких наименований: HP-T/TM, HP-S-X1S/H/C. Датчики могут оснащаться различными щупами из числа выпускаемых Hexagon Metrology.
Внешний вид систем приведен на рисунке 1.
Пломбирование систем видеоизмерительных OPTIV от несанкционированного доступа не предусмотрено.
Рисунок 1 - Внешний вид систем видеоизмерительных OPTIV модификаций: а) CLASSIC 322 и CLASSIC 322 tp; б) CLASSIC 432 и CLASSIC 432 tp; в) CLASSIC 443 и CLASSIC 443 tp
Таблица 2 - Метрологические характеристики систем
Модификация |
CLASSIC 322/ CLASSIC 322 tp |
CLASSIC 432/ CLASSIC 432 tp |
CLASSIC 443/ CLASSIC 443 tp |
Диапазон измерений, мм - По оси X |
От 0 до 300 |
От 0 до 400 |
От 0 до 400 |
- По оси Y |
От 0 до 200 |
От 0 до 300 |
От 0 до 400 |
- По оси Z |
От 0 до 200 |
От 0 до 200 |
От 0 до 300 |
Диапазон измерений плоских углов, ° |
от 0 до 360 | ||
Пределы допускаемой абсолютной погрешности измерений по осям Х и Y, мкм |
±(2,8 + L/150) |
±(2,8 + L/150) |
±(1,9 + L/250) |
Пределы допускаемой абсолютной погрешности измерений по оси Z*
|
±(5,0 + L/150) ±(5,0 + L/150) |
±(5,0 + L/150) ±(5,0 + L/150) |
±(2,5 + L/200) ±(2,5 + L/200) |
Пределы допускаемой погрешности измерений плоских углов, ...' |
±3 | ||
Разрешение измерительных шкал, мкм |
0,05 |
Где L - длина в мм;
* при увеличении объектива 134 крат;
** для систем модификаций CLASSIC 322 tp, CLASSIC 432 tp и CLASSIC 443 tp.
Таблица 3 - Основные технические характеристики систем
Модификация |
CLASSIC 322/ CLASSIC 322tp |
CLASSIC 432/ CLASSIC 432tp |
CLASSIC 443/ CLASSIC 443tp |
Параметры электрического питания: | |||
- напряжение переменного тока, В |
230±23 | ||
- частота переменного тока, Гц |
50,0±2,5 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от +18 до +22 | ||
- относительная влажность, % |
от 45 до 70 | ||
Максимальная нагрузка в середине |
16 |
16 |
30 |
стола, кг, не более | |||
Масса, кг, не более |
305 |
345 |
1100 |
Габаритные размеры, мм, не более | |||
- длина |
800,0 |
875,0 |
862,5 |
- ширина |
860,5 |
918,0 |
1310,0 |
- высота |
1626,0 |
1626,0 |
2150,0 |
