Номер по Госреестру СИ: 60481-15
60481-15 Машины координатные измерительные
(Leitz Reference Xi 22.12.10)
Назначение средства измерений:
Машины координатные измерительные модели Leitz Reference Xi 22.12.10 (далее -машины) предназначены для автоматизированных трехмерных измерений геометрических параметров изделий сложной формы.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.04.2020
Номер записи - 151356
ID в реестре СИ - 373756
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, Машина координатная измерительная Leitz Reference Xi 22.12.10, Leitz Reference Xi 22.12.10, Leitz Reference XI 15.12.10,
Производитель
Изготовитель - Фирма "Hexagon Metrology GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№448 от 2015.04.16 Об утверждении типов средств измерений (ГР 60464-15 - 60512-15)
№1717 от 2020.10.15 о продлении срока действия утвержденных типов СИ
Наличие аналогов СИ: Машины координатные измерительные (Leitz Reference Xi 22.12.10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hexagon Metrology GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60481-15 16.04.2020 |
Машины координатные измерительные, Leitz Reference Xi 22.12.10 Фирма "Hexagon Metrology GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70595-18 13.03.2023 |
Системы видеоизмерительные, OPTIV Фирма "Hexagon Metrology GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71366-18 01.06.2024 |
Машины координатные измерительные, Leitz PMM-C, Leitz Infinity, Leitz Ultra, Leitz PMM-Xi Фирма "Hexagon Metrology GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71486-18 07.06.2024 |
Машины координатные измерительные, Leitz Reference Фирма "Hexagon Metrology GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Машины координатные измерительные (Leitz Reference Xi 22.12.10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 1 | 2 | 0 | 2 | 1 | 1 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины координатные измерительные (Leitz Reference Xi 22.12.10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машины работают с автономным программным обеспечением Quindos7 (ПО), входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку и отображение результатов измерений.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Quindos7 |
|
Номер версии (идентификационный номер) ПО |
7.9.13331 R-1 |
|
Цифровой идентификатор ПО |
683d48e6f5fa2448f37e3ec43fc773d5 (MD5), файл «quindos.exe» |
|
Другие идентификационные данные (если имеются) |
- |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - средний.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса машин в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Машины координатные измерительные модели Leitz Reference Xi 22.12.10. Руководство по эксплуатации», 2013 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным модели Leitz Reference Xi 22.12.10
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1х 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Техническая документация фирмы «Hexagon Metrology GmbH» (Германия).
Поверка
Поверкаосуществляется по документу МП 2512-0011-2014 «Машины координатные измерительные модели Leitz Reference Xi 22.12.10. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 09 декабря 2014 г.
Основными средствами поверки являются эталонные плоскопараллельные концевые меры длины 3-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Фирма «Hexagon Metrology GmbH», Германия.
Адрес: Siegmund-Hiepe-Straee 2-12, D-35578 Wetzlar, Germany.
Испытательный центр
ФГУП «ВНИИМ им. Д. И. Менделеева».
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно машины являются машинами портального типа с подвижным порталом.
Машины состоят из станины, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, встроенных измерительных шкал, персонального компьютера. Измерительные каретки имеют тонкую подачу.
Станина машин имеет регулируемые опоры для установки по уровню. Электрическая коммутация узлов машины монтируется в распределительном шкафу, поставляемом с машиной.
Машины оснащены контактным датчиком LSP-X5 с набором сферических контактных щупов и электронным пультом ручного управления.
В комплект поставки машин входит калибровочная сфера для контактных щупов.
Машины могут комплектоваться системой температурной компенсации, пневматическим демпфером для компенсации внешних вибраций, поворотным столом, штативом для смены щупов.
Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления.

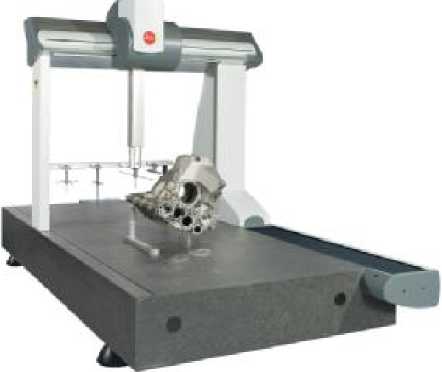

Рисунок 1 - Общий вид машины
Комплектность машин представлена в таблице 4.
Таблица 4
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
2 |
3 |
|
1 |
Машина |
1 |
|
2 |
Электронный пульт для ручного управления |
1 |
|
3 |
Контактный датчик LSP-X5 |
1 |
|
Набор сферических контактных щупов *: |
1 | |
|
- щуп 01,5^28 |
2 | |
|
- щуп 03x35 |
4 | |
|
- щуп 05x80 |
2 | |
|
- щуп 08x130 |
1 | |
|
4 |
- щуп 08x176 |
1 |
|
- удлинитель 012x 20 |
1 | |
|
- удлинитель 012x50 |
1 | |
|
- удлинитель 012x 70 |
1 | |
|
- удлинитель 018x100 |
1 | |
|
- удлинитель 018x200 |
1 | |
|
5 |
Калибровочная сфера 030 мм |
1 |
|
6 |
Распределительный шкаф |
1 |
|
7 |
Система температурной компенсации ** |
1 |
|
8 |
Пневматический демпфер ** |
1 |
|
9 |
Поворотный стол ** |
1 |
|
10 |
Штатив для смены щупов ** |
1 |
|
11 |
Программное обеспечение Quindos7 |
1 |
|
12 |
Руководство по эксплуатации |
1 |
|
13 |
Методика поверки МП 2512-0011-2014 |
1 |
* состав набора может быть изменен по требованию заказчика. ** поставляется по требованию заказчика.
Основные метрологические и технические характеристики машин представлены в таблице 2.
Таблица 2
|
Наименование параметра и единицы измерений |
Значение параметра |
|
1 |
2 |
|
Диапазон измерений линейных размеров, мм:
|
0 - 2200 0 - 1200 0 - 1000 |
|
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм |
1,7 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
±(1,8+L/350), L - измеряемая длина в мм |
|
Дискретность отсчета, мкм |
0,02 |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
3650x1860x3406 |
|
Масса, кг, не более |
5700 |
|
Параметры электропитания |
напряжение (230±23) В переменного тока частотой 50/60 Гц, потребляемая мощность не более 600 В^А |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч |
5000 |
Лист № 3 Всего листов 4 Основные характеристики щупов представлены в таблице 3.
Таблица 3
|
Наименование параметра и единицы измерений |
Значение параметра |
|
Рабочая длина удлинителей щупов, мм |
от 20 до 200 |
|
Диаметр наконечника щупов, мм |
1,5; 3,0; 5,0; 8,0 |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС 20 ± 2;
- диапазон относительной влажности окружающего воздуха, % от 55 до 65;
- диапазон атмосферного давления, кПа от 84 до 106,7.
