Номер по Госреестру СИ: 70325-18
70325-18 Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные
(NI PXIe-6375)
Назначение средства измерений:
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные NI PXIe-6375 (далее - модули) предназначены для измерения и воспроизведения мгновенных значений напряжения в электрических цепях.
Программное обеспечение
Программное обеспечение (драйвер “NI-DAQmx”) служит для управления режимами модулей, задания параметров и функций входов и выходов напряжения. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
NI-DAQmx |
Номер версии (идентификационный номер) |
14.1 и выше |
X Series
Multifunction DAO Devics
^NATIONAL C ^INSTRUMENTS
©>•
V NATIONAL r IHJTJWMEHTS
NIPXIe«75
Mu«iluncf>№ №C
место нанесения знака утверждения типа и знака поверки

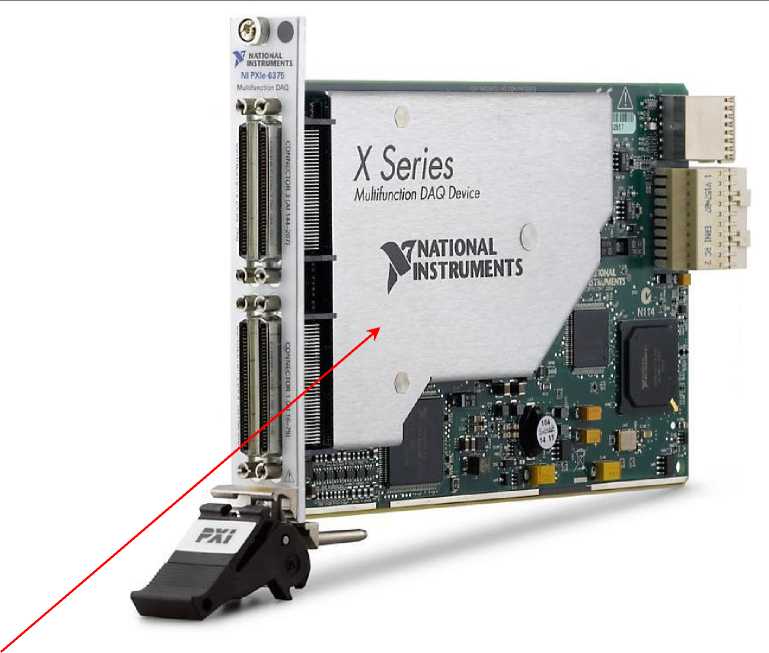

Рисунок 1 - Общий вид модулей
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным аналого-цифровым и цифро-аналоговым модульным NI PXIe-6375
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу М6375МП-2017 «ГСИ. Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные NI PXIe-6375. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 20.12.2017 г.
Основные средства поверки:
-
- мультиметр цифровой модульный NI PXI-4071; рег. № 57582-14;
-
- калибратор многофункциональный Fluke 5700A; рег. № 52495-13;
-
- частотомер универсальный Tektronix FCA3000, рег. № 51532-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «НЭШНЛ ИНСТРУМЕНТС РУС» (ООО «ЭнАй Рус»)
Адрес: 119361, г. Москва, ул. Озерная, д. 42, офис 1201
Тел. (495)783-68-51, Факс (495)783-68-52
E-mail ni.russia@ni.com
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru; E-mail post@actimaster.ru
Модули представляют собой многоканальные устройства с функциями аналогоцифрового и цифро-аналогового преобразования напряжения.
В каналах аналого-цифрового преобразования входное напряжение поступает на масштабный усилитель, после чего в аналого-цифровом преобразователе (АЦП) производится преобразование мгновенного значения напряжения аналогового сигнала в двоичный цифровой код. Модули имеют один общий АЦП и мультиплексор для коммутации входных каналов.
В каналах цифро-аналогового преобразования заданное в виде последовательного двоичного цифрового кода значение преобразуется цифро-аналоговым преобразователем (ЦАП) в аналоговый сигнал мгновенного значения напряжения и выводится на выходы каналов модуля. Каналы являются независимыми, каждый канал имеет собственный ЦАП.
Модули имеют также каналы цифрового входа/выхода, конфигурируемые пользователем, в том числе каналы цифрового счетчика импульсов и канал цифрового генератора импульсов. Счетчик импульсов позволяет производить измерение временных интервалов и частоты цифровых сигналов, а генератор импульсов может формировать одиночные импульсы заданной длительности, пакеты или непрерывную последовательность импульсов с заданным периодом (частотой). Синхронизация счетчика и генератора производится по выбору от внутреннего опорного генератора или от внешнего сигнала на цифровом входе.
Управление модулями осуществляется по шине PXI Express (PXIe).
Конструкция модулей представляет собой плату, на которой имеются панель с разъемами для присоединения сигнальных кабелей и разъем интерфейса PXIe. Модули устанавливаются в слот PXIe базового блока (шасси). На плате и панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей показан на рисунке 1.
представлена в таблице 4.
Таблица 4 - Комплектность модулей
Наименование и обозначение |
Кол-во |
Преобразователь напряжения измерительный аналого-цифровой и цифро-аналоговый модульный NI PXIe-6375 |
1 шт. |
Принадлежности |
по заказу |
Компакт-диск с драйвером “NI-DAQmx” |
1 шт. |
Руководство пользователя |
1 шт. |
Методика поверки NI6375VI11-2017 |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АЦП) | |
Количество каналов | |
однополярная схема включения |
208 |
дифференциальная схема включения |
104 |
Разрешение АЦП, бит |
16 |
Максимальная частота дискретизации, Гц | |
один канал |
3,846-Ю6 |
все каналы |
1 -106 |
Входное сопротивление, ГОм |
10 |
Диапазоны измерения напряжения, В |
±0,1; ±0,2; ±0,5; ±1; ±2; ±5; ±10 |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, В |
Ao = ±(a^U + b) a - безразмерный коэффициент мультипликативной составляющей b - аддитивная составляющая, В U - значение напряжения, В |
П Продолжение таблицы 2
1 |
2 |
Параметры абсолютной погрешности измерения постоянного напряжения | |
коэффициент мультипликативной составляющей | |
диапазон ±0,1 В |
1,3М0-4 |
диапазон ±0,2 В |
1.2-1 О’' |
диапазон ±0,5 В |
б.92-ИГ1 |
диапазон ±1 В |
б,88-10'' |
диапазон ±2 В |
0.75-1 О’1 |
диапазон ±5 В |
0.75-1 О’1 |
диапазон ±10 В |
б,71-10'' |
аддитивная составляющая, В | |
диапазон ±0,1 В |
2,0-10'5 |
диапазон ±0,2 В |
2,9-10'5 |
диапазон ±0,5 В |
5,6 -1б’5 |
диапазон ±1 В |
1,05-10'' |
диапазон ±2 В |
1,05-10'' |
диапазон ±5 В |
4,8-1 О'* |
диапазон ±10 В |
9,5-10'* |
ВОСПРОИЗВЕДЕНИЕ НАПРЯЖЕН |
ИЯ (ЦАП) |
Количество каналов |
2 |
Разрешение ЦАП, бит |
16 |
Максимальная частота дискретизации, Гц | |
один канал |
2,86П06 |
два канала |
2-106 |
Выходное сопротивление, Ом |
0,2 |
Диапазоны воспроизведения напряжения, В |
±5; ±10 |
Максимальная сила тока в нагрузке, мА |
5,0 |
Пределы допускаемой абсолютной погрешности |
Д0 = ±(aH + b) |
воспроизведения постоянного напряжения, В |
a - безразмерный коэффициент мультипликативной составляющей b - аддитивная составляющая, В U - значение напряжения, В |
Параметры абсолютной погрешности воспроизведения постоянного напряжения | |
коэффициент мультипликативной составляющей | |
диапазон ±5 В |
0,86М0-4 |
диапазон ±10 В |
......1,0-10'*........................................................................................................................................... |
аддитивная составляющая, В |
.....5,0-10'4........................................................................................................................................... |
диапазон ±5 В | |
диапазон ±10 В |
9,9-1 О'* |
1) В пределах ±1 оС от температуры автоподстройки (Self-Calibrate) и в пределах ±10 оС от температуры последней подстройки по внешнему эталону, количество усреднений 10000. |
П Продолжение таблицы 2
1 |
2 |
ЦИФРОВЫЕ ВХОДЫ/ВЫХОД |
Ы |
Количество цифровых каналов |
24 |
Номинальные логические уровни напряжения, В | |
низкий уровень |
0,8 |
высокий уровень |
2,2 |
Количество каналов счетчика импульсов |
4 |
Количество каналов генератора импульсов |
1 |
Частота генератора импульсов, МГц |
от 0,1 до 100 |
Пределы допускаемой относительной погрешности частоты генератора импульсов в рабочем диапазоне температур |
±5Д0-5 |
Частота внешнего сигнала синхронизации, МГц |
от 0,1 до 125 |
Таблица 3 - Основные технические характеристики
Сигнальные разъемы |
4 разъема 68-pin VHDCI |
Потребляемая мощность от шасси PXIe, Вт, не более |
22 |
Габаритные размеры, мм | |
глубина |
216 |
толщина |
20 |
высота |
130 |
Масса, г, не более |
208 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
от 0 до 55 |
относительная влажность воздуха, % |
от 10 до 90 (без конденсата) |
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 |
