Номер по Госреестру СИ: 69267-17
69267-17 Преобразователи напряжения измерительные аналого-цифровые модульные
(NI PXIe-4302, NI PXIe-4303, NI PXIe-4304, NI PXIe-4305)
Назначение средства измерений:
Преобразователи напряжения измерительные аналого-цифровые модульные NI PXIe-4302, NI PXIe-4303, NI PXIe-4304, NI PXIe-4305 (далее - модули) предназначены для измерения мгновенных значений напряжения в электрических цепях, в том числе с выхода первичных измерительных преобразователей различных величин.
Внешний вид.
Преобразователи напряжения измерительные аналого-цифровые модульные
Рисунок № 1
Внешний вид.
Преобразователи напряжения измерительные аналого-цифровые модульные
Рисунок № 2
Программное обеспечение
Программное обеспечение (драйвер “NI-DAQmx”) служит для управления режимами, задания параметров и функций измерения напряжения. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси). Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2). Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
NI-DAQmx |
Номер версии (идентификационный номер) |
15.1.1 и выше |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах документов «NI PXIe-4302/4303. Руководство пользователя» и «NI PXIe-4304/4305. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным аналого-цифровым модульным NI PXIe-4302, NI PXIe-4303, NI PXIe-4304, NI PXIe-4305
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу N14302X111-2017 «ГСИ. Преобразователи напряжения
измерительные аналого-цифровые модульные NI PXIe-4302, NI PXIe-4303, NI PXIe-4304, NI PXIe-4305. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 25.09.2017 г.
Основное средство поверки:
- калибратор универсальный Fluke 9100 с опцией 100; рег. № 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
-
1) Компания “National Instruments Corporation”, США Адрес: 11500 North Morac Expway, Austin, Texas, 78759-3504, USA
-
2) Компания “National Instruments Corporation”, Венгрия Адрес: H-4031 Debrecen, Hatar ut I/A, Hungary
-
3) Компания “National Instruments Malaysia Sdn. Bhd.”, Малайзия Адрес: No. 8, Lebuh Batu, Bayan Lepas, 11960 Penang, Malaysia Тел. 604-344-6900, Факс 604-626-3436, E-mail info@ni.com
Заявитель
Представительство компании “National Instruments” в Российской Федерации Адрес: 119361, г. Москва, ул. Озерная, д. 42, офис 1201
Тел. (495)783-68-51, Факс (495)783-68-52
E-mail ni.russia@ni.com
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер») Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru
E-mail post@actimaster.ru
Принцип действия модулей основан на аналого-цифровом преобразовании (дельта-сигма типа) входного напряжения в цифровой код с применением цифрового фильтра, масштабирующего аттенюатора и усилителя. Модули имеют 32 независимых дифференциальных канала, их управление осуществляется по шине PXI Express (PXIe).
Для внешнего подключения модулей NI PXIe-4302, NI PXIe-4303 могут быть использованы терминальные блоки TB-4302, TB-4302C, модулей NI PXIe-4304, NI PXIe-4305 -терминальный блок TB-4304. Терминальный блок TB-4302C содержит резисторы в каждом канале и применяется для измерения силы тока потенциометрическим методом.
Конструкция модулей представляет собой плату, на которой имеются лицевая панель с разъемом для присоединения сигнальных кабелей либо терминального блока, и разъем интерфейса PXIe. Модули устанавливаются в слот PXIe базового блока (шасси). На плате и панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей показан на рисунке 1, терминальных блоков - на рисунке 2.
место нанесения знака утверждения типа и знака поверки

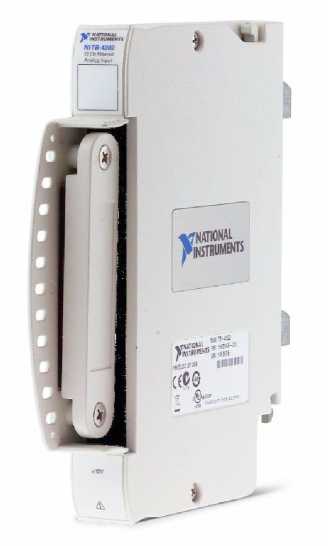

Рисунок 2 - Общий вид терминальных блоков

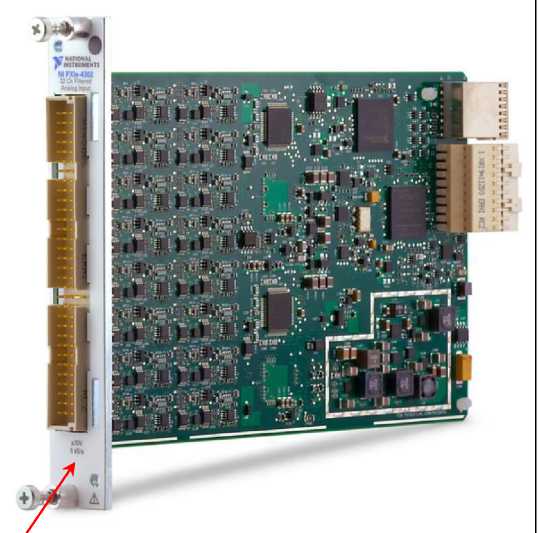

Рисунок 1 - Общий вид модулей
Таблица 4 - Комплектность модулей
Наименование и обозначение |
Кол-во |
Преобразователь напряжения измерительный аналого-цифровой модульный NI PXIe-4302 / NI PXIe-4303 / NI PXIe-4304 / NI PXIe-4305 |
1 шт. |
Компакт-диск с драйвером “NI-DAQmx” |
1 шт. |
Блок терминальный TB-4302/TB-4302C для модулей NI PXIe-4302, NI PXIe-4303 |
по заказу |
Блок терминальный TB-4304 для модулей NI PXIe-4304, NI PXIe-4305 |
по заказу |
Руководство пользователя |
1 шт. |
Методика поверки М4302МП-2017 |
1 шт. |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Количество независимых каналов |
32 |
Разрешение цифро-аналоговых преобразователей, бит |
24 |
Частота дискретизации канала, Гц | |
N1 PXIe-4302, N1 PXIe-4304 |
от 1 до 5000 |
N1 PXIe-4303, N1 PXIe-4305 |
от 1 до 51200 |
Диапазоны измерения напряжения, В | |
NI PXIe-4302, NI PXIe-4303 |
±0,1; ±10 |
N1 PXIe-4304, NI PXIe-4305 |
±42 |
Параметры основной абсолютной погрешности измерения постоянного напряжения | |
при температуре (23 ±5 °C) ’ | |
коэффициент мультипликативной составляющей, отн |
• ед. |
NI PXIe-4302, NI PXIe-4303, диапазон ±0,1 В |
4,3-10’1 |
NI PXIe-4302, NI PXIe-4303, диапазон ±10 В |
3.1-Ю’1 |
NI PXIe-4304, NI PXIe-4305 |
3.7-1 О’1 |
аддитивная составляющая, В | |
N1 PXIe-4302, N1 PXIe-4303, диапазон ±0,1 В |
2,9-10’3 |
NI PXIe-4302, NI PXIe-4303, диапазон ±10 В |
1.26-10’'' |
NI PXIe-4304, NI PXIe-4305 |
4,5-10’3 |
Уровень собственных шумов (скз), мкВ, не более | |
при частоте дискретизации 5000 Гц | |
N1 PXIe-4302, N1 PXIe-4303, диапазон ±0,1 В |
1 |
NI PXIe-4302, NI PXIe-4303, диапазон ±10 В |
22 |
NI PXIe-4304, NI PXIe-4305 |
94 |
при частоте дискретизации 51200 Гц | |
NI PXIe-4303, диапазон ±0,1 В |
3,2 |
NI PXIe-4303, диапазон ±10 В |
70 |
NI PXIe-4305 |
300 |
Номинальное сопротивление резисторов терминального | |
блока TB-4302C, Ом |
(5 ±0,025) |
1) Пределы основной абсолютной погрешности Д0 [В] определяются формулой | |
Д0 = ±(a^U + b), где a - безразмерный коэффициент мультипликативной составляющей, | |
b - аддитивная составляющая [В], U - значение измеряемого напряжения [В]. |
Таблица 3 - Основные технические характеристики
Тип входного разъема |
96-pin(m) DIN 41612/IEC |
Потребляемая мощность от шасси PXIe, Вт, не более |
19 |
Габаритные размеры, мм | |
глубина |
216 |
толщина |
20 |
высота |
130 |
Масса, г, не более |
156 |
Рабочие условия применения температура окружающего воздуха, °C относительная влажность воздуха, % |
от 0 до 55 от 10 до 90 (без конденсата) |
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 |
