Сведения о средстве измерений: 70212-18 Измерители мгновенных значений напряжения

Номер по Госреестру СИ: 70212-18
70212-18 Измерители мгновенных значений напряжения
(МН8ИП)

Назначение средства измерений:
Измерители мгновенных значений напряжения МН8ИП (далее - измерители) предназначены для измерений мгновенных значений напряжения в составе магистральномодульной аппаратуры стандартов VXI, LXI и AXIe.

сертификация программного обеспечения

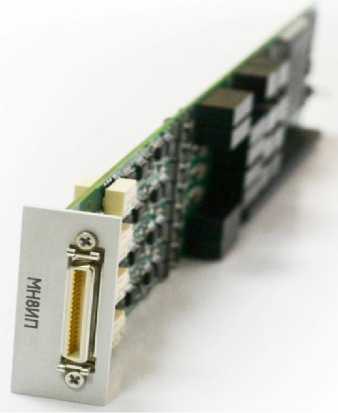

Внешний вид. Измерители мгновенных значений напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители мгновенных значений напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 24.01.2028
Номер записи - 162027
ID в реестре СИ - 384427
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, МН8ИП,

Производитель

Изготовитель - Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет два варианта предварительных фильтров:

  • выборка по годам или за все время формирования БД, начиная с 2010 года
  • по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 637 дн.

Наличие аналогов СИ: Измерители мгновенных значений напряжения (МН8ИП)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
44136-10 Модули аналоговых сигналов (SAA1 (6FK5248-8BA))
Фирма "AREVA NP GmbH" (ГЕРМАНИЯ )
70212-18 Измерители мгновенных значений напряжения (МН8ИП)
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
69267-17 Преобразователи напряжения измерительные аналого-цифровые модульные (NI PXIe-4302, NI PXIe-4303, NI PXIe-4304, NI PXIe-4305)
Компания "National Instruments Corporation", США; Компания "National Instruments Corporation", Венгрия; Компания "National Instruments Malaysia Sdn. Bhd." (МАЛАЙЗИЯ )
70212-18 Измерители мгновенных значений напряжения (МН8ИП)
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)

Все средства измерений Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
51521-12
20.10.2027
Источники напряжения постоянного тока на основе мезонинных модулей,
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
6 месяцев
51523-12
20.10.2027
Измерители мгновенных значений силы тока на основе мезонинных модулей,
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
6 месяцев
51524-12
20.10.2027
Генераторы сигналов произвольной формы на основе мезонинных модулей,
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
6 месяцев
51526-12
20.10.2027
Измерители частоты сигналов на основе мезонинных модулей,
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
6 месяцев
70212-18
24.01.2028
Измерители мгновенных значений напряжения, МН8ИП
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года
86245-22
26.07.2027
Системы автоматизированные измерительные, ТЕСТ-2777
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
86891-22
28.09.2027
Системы автоматизированные измерительные, ТЕСТ-1501
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
88826-23
18.04.2028
Имитаторы вращающегося трансформатора, МИВТ
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
89118-23
26.05.2028
Системы комплексного контроля, Обозначение отсутствует
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
91055-24
19.01.2029
Системы автоматизированные измерительные, ТЕСТ-1201-02
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
91158-24
29.01.2029
Системы автоматизированные измерительные КАС КПА ФПУ-Д, Обозначение отсутствует
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Измерители мгновенных значений напряжения (МН8ИП)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "VXI-СИСТЕМЫ"
(РОСС RU.0001.310103)
  • Нет модификации
  • 6 4 0 0 4 4 0
    ООО "VXI-Системы"
    (РОСС RU.0001.310103)
  • МН8ИП
  • 4 0 0 0 0 0 0

    Стоимость поверки Измерители мгновенных значений напряжения (МН8ИП)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Измерители работают под управлением программного обеспечения (ПО), которое выполняет функции управления режимами работы, считывания и передачи измерительной информации. Метрологически значимая часть ПО выделена в файл библиотеки математических функций unmn8i_math.dll.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    unmn8i math.dll

    Номер версии ПО (идентификационный код)

    не ниже 1.0

    Цифровой идентификатор ПО

    D1387EE3

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к измерителям мгновенных значений напряжения МН8ИП

    ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования

    ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей

    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

    ФТКС.468266.062ТУ Измеритель мгновенных значений напряжения МН8ИП. Технические условия

    Поверка

    Поверка

    осуществляется по документу ФТКС.468266.062РЭ «Измеритель мгновенных значений напряжения МН8ИП. Руководство по эксплуатации», в части раздела 5 «Поверка», утвержденному ООО «АСК Экспресс» 13.11.2017 г.

    Основные средства поверки:

    • - мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03);

    • - источник питания постоянного тока GPS-3030D (регистрационный номер в Федеральном информационном фонде № 19808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.


    Изготовитель


    Общество с ограниченной ответственностью Фирма «Информтест» (ООО Фирма «Информтест»)
    ИНН 7735075319
    Адрес: 124482, г. Москва, г. Зеленоград, Савёлкинский проезд, д. 4 Телефон (факс): (495) 983-10-73
    E-mail: inftest@inftest.ru

    Испытательный центр

    Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)
    Адрес: 111123, г. Москва, шоссе Энтузиастов, д.64 Телефон: (495) 504-15-11

    Принцип действия измерителей основан на усилении (ослаблении) входного сигнала напряжения постоянного тока, аналогово-цифровом преобразовании напряжения в цифровой код в АЦП и выдаче цифрового кода измерительной информации в буферную память носителя мезонинов.

    Конструктивно измерители выполнены в виде мезонинов, устанавливаемых на носители мезонинов (модули НМ, НМ-С, НМУ, устройство MezaBOX или аналогичные носители мезонинов стандартов VXI, LXI или AXIe), и представляют собой лицевую панель с прикрепленной к ней печатной платой. На лицевой панели мезонина установлен соединитель типа MDR 10236-55G3JL. На печатной плате мезонина размещен соединитель типа ESQT-150, обеспечивающий электропитание измерителя и обмен данными между ним и носителем мезонинов.

    Измерители могут применяться в составе измерительных систем различного назначения.

    По условиям применения измерители соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 до плюс 40 °С и относительной влажностью воздуха до 80 % при температуре плюс 25 °С без предъявления требований по механическим воздействиям.

    Общий вид измерителей представлен на рисунке 1. Схема пломбировки от несанкционированного доступа измерителей, установленных в устройство MezaBox, представлена на рисунке 2, пломбировка предусмотрена на винтах крепления верхней крышки к корпусу устройства. Схема пломбировки от несанкционированного доступа измерителей, установленных на носителе мезонинных модулей типа НМ-М, представлена на рисунке 3, пломбировка предусмотрена на винтах крепления защитного кожуха к корпусу носителя.

    Внешний вид. Измерители мгновенных значений напряжения (МН8ИП), http://oei-analitika.ru

    Рисунок 1 - Общий вид измерителей мгновенных значений напряжения МН8ИП

    Места пломбировки

    ф

    UH0HH

    UfflHW

    4’ INFORMTEST

    Ф

    —-'5T

    RESET-,TRGCHJT TROTH CLK1O

    tR№«

    *

    ф

    MezaBOX USB2 O-Eihemet 10/100 External Mezzanine Gamer

    Рисунок 2 - Схема пломбировки от несанкционированного доступа измерителей, установленных в устройство MezaBox

    Места пломбировки

    Рисунок 3 - Схема пломбировки от несанкционированного доступа измерителей, установленных в носитель мезонинных модулей НМ-М


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Измеритель мгновенных значений напряжения МН8ИП

    ФТКС.468266.062

    1 шт.

    Кабель ШШВ

    ФТКС.685621.038

    1 шт.

    Кабель ШШВЭ

    ФТКС.685621.531

    2 шт.

    Соединитель контрольный Т-МН8ИП

    ФТКС.685629.038

    1 шт.

    ИОН

    ФТКС.687420.028

    1 шт.

    Фильтр

    ФТКС.687420.145

    1 шт.

    Кабель USB типа А-В

    1 шт.

    Колонка

    ФТКС.715161.001

    1 шт.

    Шайба 2 65Г 016 ГОСТ6402-70

    1 шт.

    Шайба 2.04.016 ГОСТ10450-78

    1 шт.

    Винт ВМ2-6дх6.36.016 ГОСТ 17473-80

    1 шт.

    Комплект ПО модулей Информтест

    ФТКС.85001-01

    1 шт.

    Измеритель мгновенных значений напряжения

    МН8ИП. Руководство по эксплуатации

    ФТКС.468266.062РЭ

    1 экз.

    Измеритель мгновенных значений напряжения МН8ИП. Паспорт

    ФТКС.468266.062ПС

    1 экз.

    Управляющая панель инструмента МН8И Руководство оператора

    ФТКС.65023-01 34 01

    1 экз.

    МН8И Руководство системного программиста

    ФТКС.75023-01 32 01

    1 экз.

    Опись компакт-диска (CD) «Комплект ПО модулей Информтест»

    ФТКС.85001-01 90ОП1

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазоны измерений напряжения постоянного тока, В

    от -10 до +10 от -1 до +1 от -0,1 до +0,1

    Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока при минимальном периоде семплирования при температуре окружающей среды от +18 до +22 °С, %:

    для диапазона измерений от -0,1 до +0,1 В

    для диапазонов измерений от -1 до +1 В и от -10 до +10 В

    ±[0,060+0,030<им/их-1)]

    ±[0,030+0,015-(им/их-1)]

    Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока при минимальном периоде семплирования, %

    ±0,002^DT

    Примечания

    им - верхний предел диапазона измерений, В;

    Ux - измеренное значение напряжения, В;

    DT - отклонение температуры окружающей среды от значения +18 °С в диапазоне температур от +5 до +18 °С или от значения +22 °С в диапазоне температур от +22 до +40 °С.

    Количество измерительных каналов

    8

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания, В

    ' VWS ;

    Сила тока потребления по цепи «+5 В», А: пиковое значение

    динамическое значение

    1,1

    0,5

    Сила тока потребления по цепи «-5,2 В», А:

    пиковое значение

    динамическое значение

    0,8

    0,4

    Сила тока потребления по цепи «+12 В» и «-12 В», А:

    пиковое значение

    динамическое значение

    0,5

    0,3

    Потребляемая мощность, Вт, не более

    8

    Сопротивление изоляции гальванической развязки, МОм, не менее

    20

    Электрическая прочность изоляции, В, не менее

    200

    Габаритные размеры (длина х ширина х высота), мм, не более

    266Х50,8Х22

    Масса, кг, не более

    0,185

    Рабочие условия эксплуатации:

    температура окружающего воздуха, °С относительная влажность при температуре +25 °C, %, не более

    атмосферное давление, кПа

    от +5 до +40

    80

    от 84,0 до 106,7


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
