Номер по Госреестру СИ: 51521-12
51521-12 Источники напряжения постоянного тока на основе мезонинных модулей
( )
Назначение средства измерений:
Источники напряжения постоянного тока на основе мезонинных модулей (далее -источники напряжения постоянного тока) предназначены для воспроизведения напряжения постоянного тока.
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 1
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 2
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 3
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 4
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 5
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 6
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 7
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 8
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 9
Внешний вид.
Источники напряжения постоянного тока на основе мезонинных модулей
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.10.2027
Номер записи - 141149
ID в реестре СИ - 363549
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 месяцев
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МОН12,
Производитель
Изготовитель - Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1119 от 2020.06.29 о внесении изменений в описания типа и о продлении срока действия свидетельств об утверждении типа стандартных образцов
№2159 от 2022.08.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (21)
Наличие аналогов СИ: Источники напряжения постоянного тока на основе мезонинных модулей ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51521-12 20.10.2027 |
Источники напряжения постоянного тока на основе мезонинных модулей, Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
6 месяцев |
|
51523-12 20.10.2027 |
Измерители мгновенных значений силы тока на основе мезонинных модулей, Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
6 месяцев |
|
51524-12 20.10.2027 |
Генераторы сигналов произвольной формы на основе мезонинных модулей, Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
6 месяцев |
|
51526-12 20.10.2027 |
Измерители частоты сигналов на основе мезонинных модулей, Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
6 месяцев |
|
70212-18 24.01.2028 |
Измерители мгновенных значений напряжения, МН8ИП Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
86245-22 26.07.2027 |
Системы автоматизированные измерительные, ТЕСТ-2777 Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86891-22 28.09.2027 |
Системы автоматизированные измерительные, ТЕСТ-1501 Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88826-23 18.04.2028 |
Имитаторы вращающегося трансформатора, МИВТ Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
89118-23 26.05.2028 |
Системы комплексного контроля, Обозначение отсутствует Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
91055-24 19.01.2029 |
Системы автоматизированные измерительные, ТЕСТ-1201-02 Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
91158-24 29.01.2029 |
Системы автоматизированные измерительные КАС КПА ФПУ-Д, Обозначение отсутствует Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Источники напряжения постоянного тока на основе мезонинных модулей ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "Государственный космический научно-производственный центр имени М.В.Хруничева" (РОСС СОБ.3.00216.2014) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Источники напряжения постоянного тока на основе мезонинных модулей ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) для работы с источниками напряжения постоянного тока включает ПО общее и ПО специальное.
В состав общего ПО входит операционная система Windows ХР с сервис-паком SP2 или выше.
В состав специального ПО входят комплект ПО «VISA» и комплект ПО модулей ООО Фирма «Информтест».
Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленными в него носителями мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBox\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.
В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.
Комплект ПО модулей ООО Фирма «Информтест» обеспечивает управление режимами работы источников напряжения постоянного тока, а также обеспечивает их информационную связь с носителем мезонинных модулей.
В комплект ПО модулей ООО Фирма «Информтест» входят следующие программы:
-
- «psm.exe» (для проверки работоспособности носителей мезонинных модулей и потребляемых по цепям питания токов);
-
- «p_mon12.exe» (для проверки метрологических характеристик МОН12, МОН12-01 - МОН12-09, МОН4, МОН12-01);
Метрологически значимая часть ПО, входящая в состав комплекта ПО модулей ООО Фирма «Информтест», выделена в файл библиотеки математических преобразований МОН12 unmon12_math.dll:
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификато ра ПО |
|
Библиотека математических преобразований МОН12 |
unmon12_math.dll |
1.0 |
BD41CC69 |
CRC32 |
Метрологически значимая часть ПО источников напряжения постоянного тока и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель носителя мезонинных модулей в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИсточники напряжения постоянного тока на основе мезонинных модулей. Руководство по эксплуатации ФТКС.468261.008 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам напряжения постоянного тока на основе мезонинных модулей
ГОСТ 22261-94. Средства измерений электрических и магнитных величин.
ФТКС.468261.008 ТУ «Источники напряжения постоянного тока на основе мезонинных модулей. Технические условия».
Поверка
Поверкаосуществляется по разделу 5 «Поверка» Руководства по эксплуатации ФТКС.468261.008 РЭ, утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27.02.2012 г.
Основное средство поверки: мультиметр 3458A (рег. № 25900-03): диапазон измерений напряжения постоянного тока от 1 мВ до 100 В, пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений напряжения постоянного тока ± 0,002 %.
Изготовитель
Общество с ограниченной ответственностью Фирма «Информтест»
(ООО Фирма «Информтест») г. Москва, Зеленоград
Юридический (почтовый) адрес : 124482, г. Москва, Зеленоград , Савёлкинский проезд, д. 4, этаж 6, помещ. XIV, ком. 8
Тел/Факс: (495) 983-10-73
Е-mail: inftest@inftest.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Источники напряжения постоянного тока представляют собой печатную плату с прикрепленной к ней лицевой панелью.
Источники напряжения постоянного тока устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С и НМУ) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.
В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003 и устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.
Принцип действия основан на воспроизведении эталонного напряжения постоянного тока. Напряжение постоянного тока, формируемое высокостабильным источником опорного сигнала, усиливается по току и поступает на выходной соединитель источника постоянного тока.
Количество источников напряжения постоянного тока, устанавливаемых на один носитель мезонинных модулей:
- до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМУ;
- до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.
Источники напряжения постоянного тока имеют следующие модификации: ФТКС.468266.020 Источник напряжения постоянного тока МОН12;
Источник напряжения постоянного тока МОН12-01; Источник напряжения постоянного тока МОН12-02; Источник напряжения постоянного тока МОН12-03; Источник напряжения постоянного тока МОН12-04; Источник напряжения постоянного тока МОН12-05; Источник напряжения постоянного тока МОН12-06; Источник напряжения постоянного тока МОН12-07; Источник напряжения постоянного тока МОН12-08; Источник напряжения постоянного тока МОН12-09;
ФТКС.468266.020-01
ФТКС.468266.020-02
ФТКС.468266.020-03
ФТКС.468266.020-04
ФТКС.468266.020-05
ФТКС.468266.020-06
ФТКС.468266.020-07
ФТКС.468266.020-08
ФТКС.468266.020-09 ФТКС.468266.032 Источник напряжения постоянного тока МОН4;

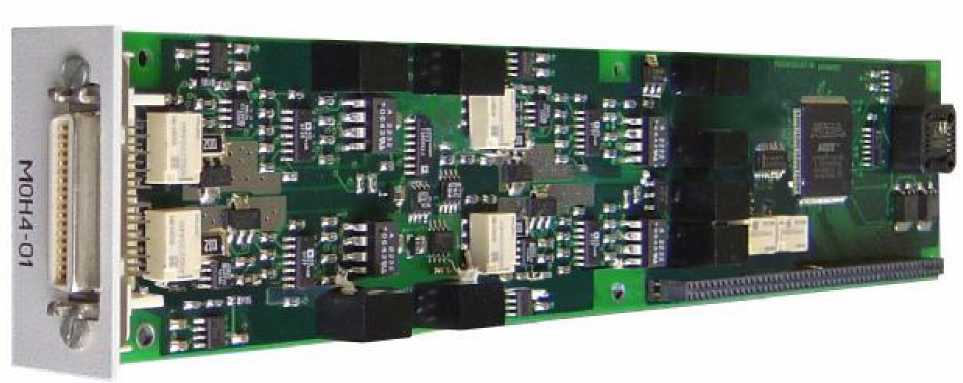

ФТКС.468266.032-01 Источник напряжения постоянного тока МОН4-01.
Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными
источниками напряжения постоянного тока, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.
Внешний вид носителей мезонинных модулей типа НМ, НМ-С, НМУ с установленными источниками напряжения постоянного тока, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.
Внешний вид источников напряжения постоянного тока приведен на рисунках 4.. .14.
По условиям эксплуатации источники напряжения постоянного тока удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Место нанесения знака
Место пломбировки
Рисунок 1 - Внешний вид устройства MezaBох с установленными источниками напряжения постоянного тока, указанием места нанесения знака утверждения типа и местом пломбировки
Место пломбировки

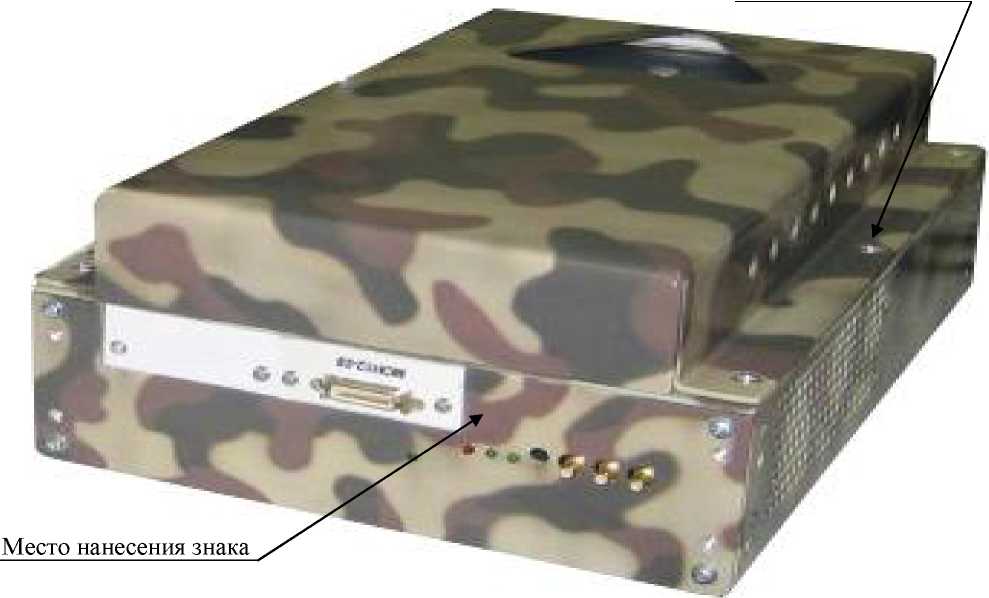

Рисунок 2 - Внешний вид устройства MezaBох\Battery 133W-hrs с установленным источником напряжения постоянного тока, указанием места нанесения знака утверждения типа и местом пломбировки

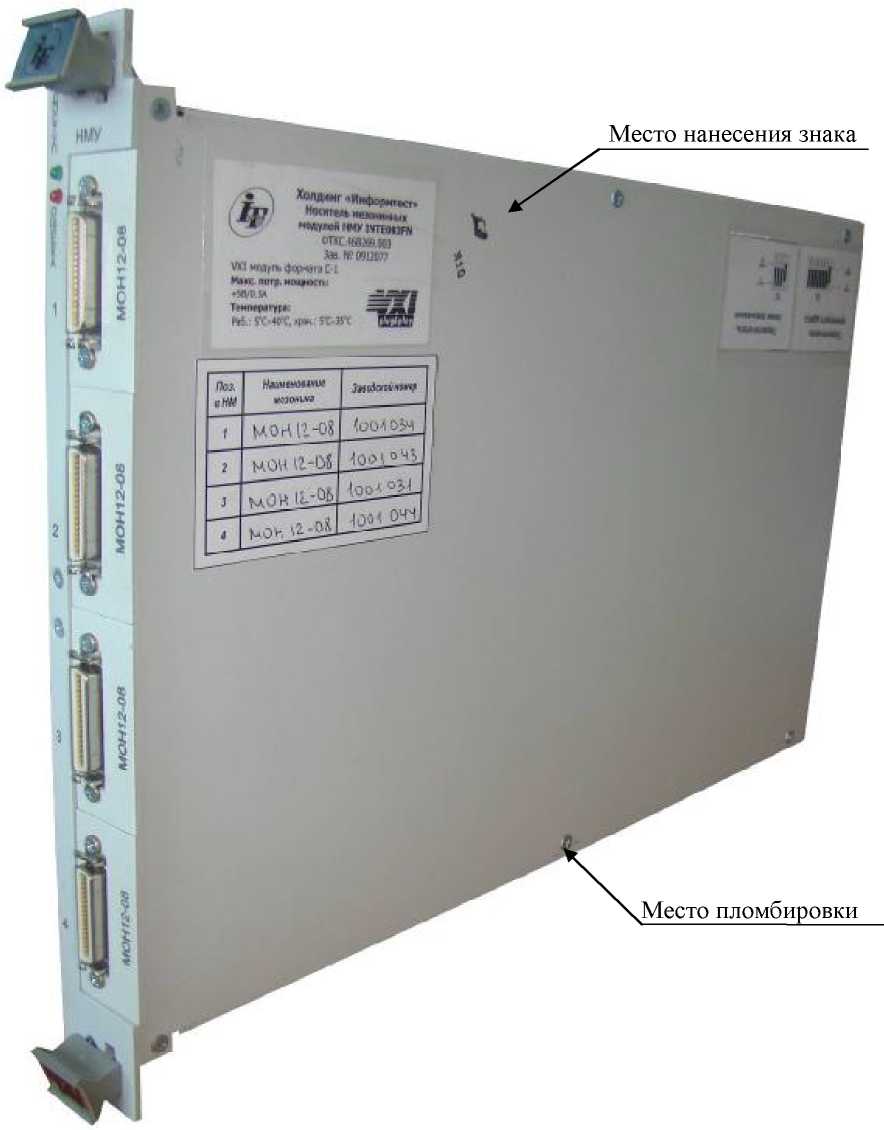

Рисунок 3 - Внешний вид носителя мезонинных модулей типа НМ-С (НМ, НМУ) с установленными источниками напряжения постоянного тока, указанием места нанесения знака утверждения типа и местом пломбировки

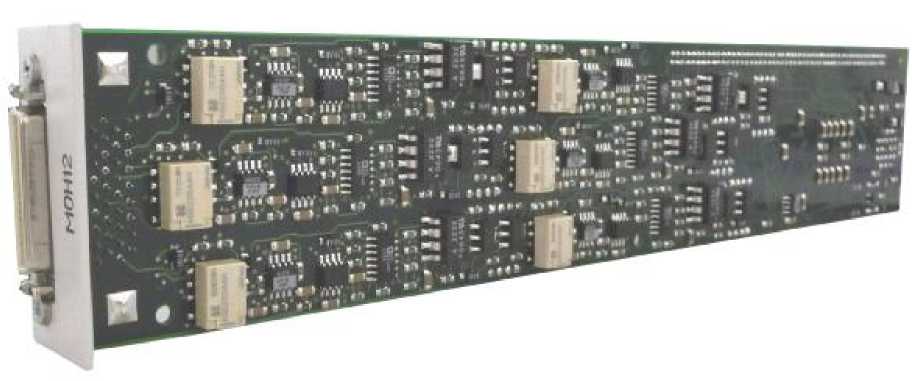

Внешний вид источника напряжения постоянного тока МОН12
Рисунок 4
ФТКС.468266.020

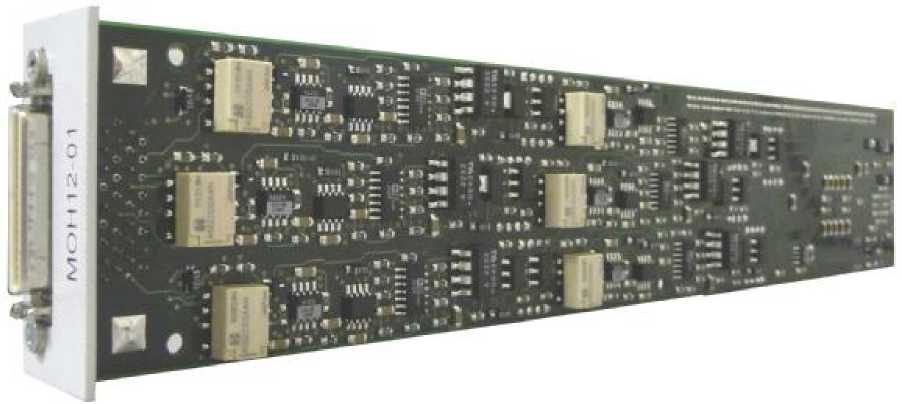

Рисунок 5 - Внешний вид источника напряжения постоянного тока МОН12-01
ФТКС.468266.020-01

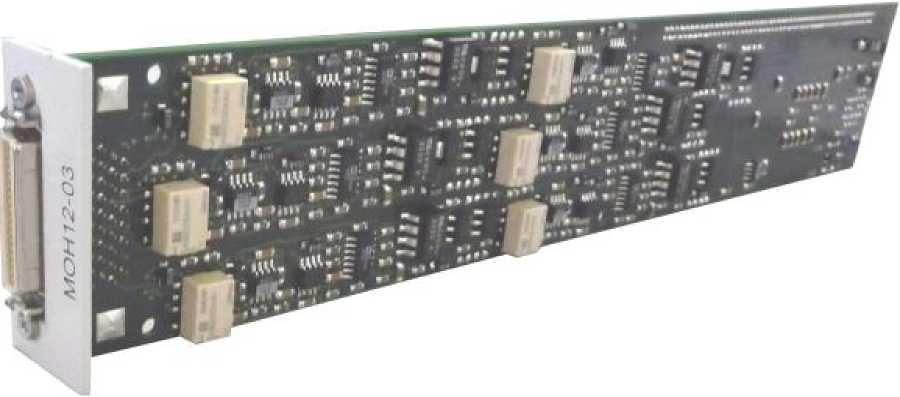

Рисунок 7 - Внешний вид источника напряжения постоянного тока МОН12-03
ФТКС.468266.020-03

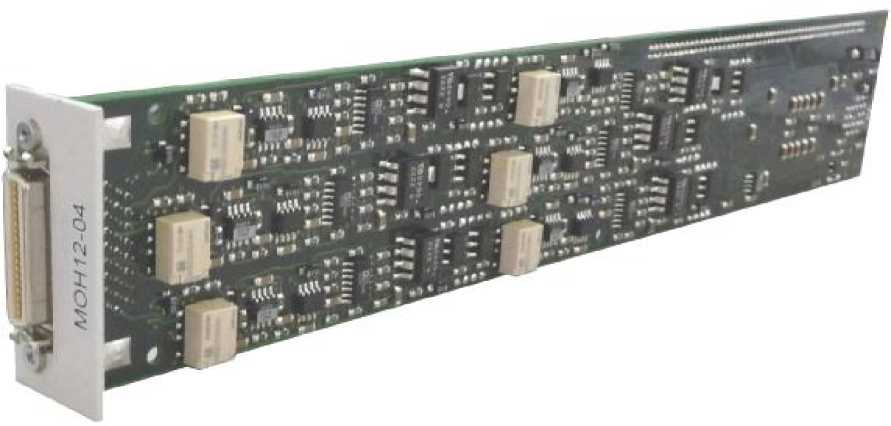

Рисунок 8 - Внешний вид источника напряжения постоянного тока МОН12-04
ФТКС.468266.020-04

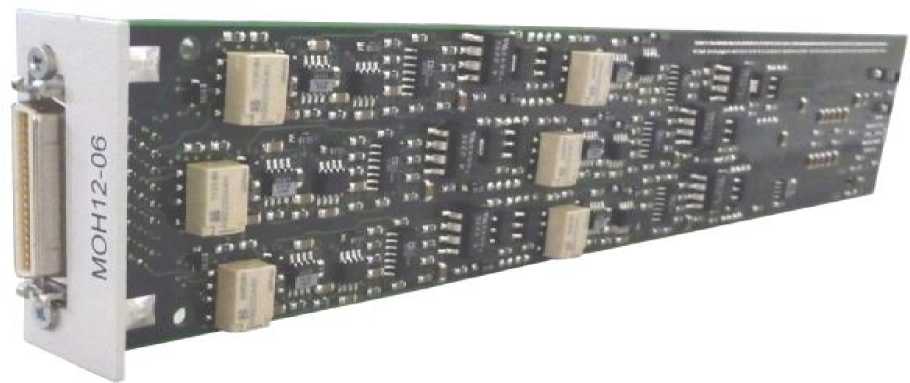

Рисунок 10 - Внешний вид источника напряжения постоянного тока МОН12-06
ФТКС.468266.020-06

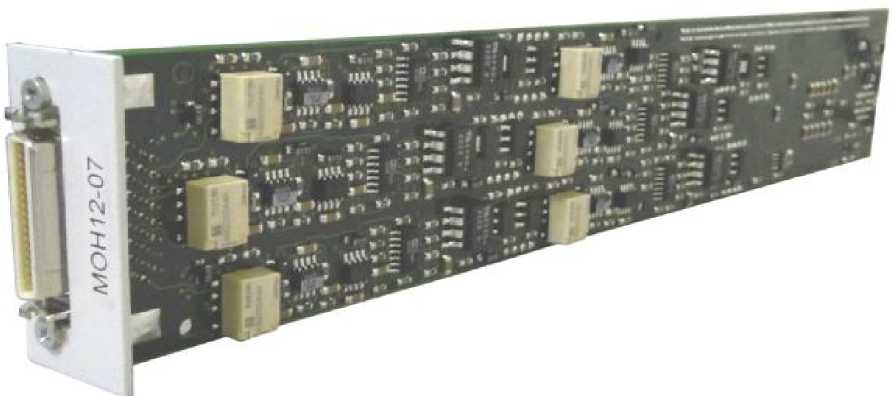

Рисунок 11 - Внешний вид источника напряжения постоянного тока МОН12-07
ФТКС.468266.020-07

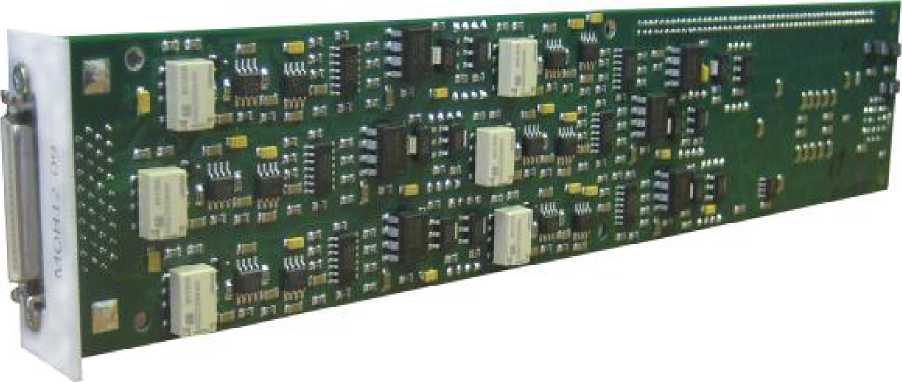

Рисунок 13 - Внешний вид источника напряжения постоянного тока МОН12-09
ФТКС.468266.020-09

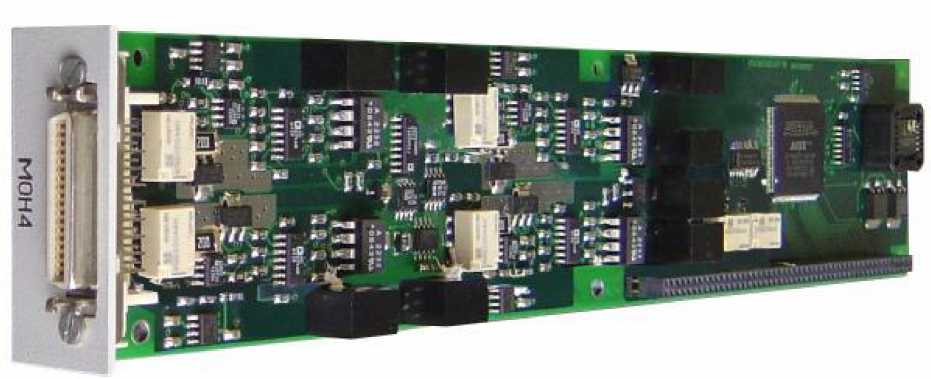

Рисунок 14 - Внешний вид источника напряжения постоянного тока МОН4
ФТКС.468266.032
В комплект поставки входят: источник напряжения постоянного тока (1 шт.), носитель мезонинных модулей (по заказу), комплект ЗИП-О, комплект эксплуатационной документации, приведенные в таблице 4.
Таблица 4
|
Обозначение |
Наименование |
|
ФТКС.468269.002 ФТКС.468269.003 ФТКС.468269.005 ФТКС.469133.006 ФТКС.469133.006-01 ФТКС.468266.020 ФТКС.468266.020-01 ФТКС.468266.020-02 ФТКС.468266.020-03 ФТКС.468266.020-04 ФТКС.468266.020-05 ФТКС.468266.020-06 ФТКС.468266.020-07 ФТКС.468266.020-08 ФТКС.468266.020-09 ФТКС.468266.032 ФТКС.468266.032-01 ФТКС.85001-01 |
НМ НМУ НМ-С MezaBox MezaBох\Battery 133W-hrs Источник напряжения постоянного тока МОН12 Источник напряжения постоянного тока МОН12-01 Источник напряжения постоянного тока МОН12-02 Источник напряжения постоянного тока МОН12-03 Источник напряжения постоянного тока МОН12-04 Источник напряжения постоянного тока МОН12-05 Источник напряжения постоянного тока МОН12-06 Источник напряжения постоянного тока МОН12-07 Источник напряжения постоянного тока МОН12-08 Источник напряжения постоянного тока МОН12-09 Источник напряжения постоянного тока МОН4 Источник напряжения постоянного тока МОН4-01 Комплект ПО модулей Информтест Комплект эксплуатационных документов |
|
Обозначение |
Номинальное значение воспроизводимого напряжения, B |
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
Каналы |
|
ФТКС.468266.020 |
5 |
± 2 |
1 - 12 |
|
ФТКС.468266.020-01 |
6 |
± 2 |
1 - 12 |
|
ФТКС.468266.020-02 |
8 |
± 2 |
1 - 12 |
|
ФТКС.468266.020-03 |
10 |
± 2 |
1 - 12 |
|
ФТКС.468266.020-04 |
12 |
± 2 |
1 - 12 |
|
ФТКС.468266.020-05 |
16 |
± 2 |
1 - 12 |
|
ФТКС.468266.020-06 |
8 |
± 2 |
1 - 6 |
|
16 |
± 2 |
7 - 12 | |
|
ФТКС.468266.020-07 |
15 |
± 2 |
1 - 12 |
|
ФТКС.468266.020-08 |
6,3 |
± 2 |
1 - 12 |
|
ФТКС.468266.020-09 |
6 |
± 2 |
1, 2 |
|
15 |
± 2 |
3 - 12 | |
|
ФТКС.468266.032 |
18 |
± 2 |
1 - 3 |
|
9 |
± 2 |
4 | |
|
ФТКС.468266.032-01 |
9 |
± 2 |
1 - 4 |
Пределы допускаемой относительной погрешности воспроизведения источниками напряжения постоянного тока напряжения постоянного тока относительно значения,
записанного в энергонезависимую память канала, %...............................................................± 0,1.
Общие характеристики Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С.............................................................от 5 до 40;
-
- относительная влажность воздуха при температуре 25 °С, %, не более......от 30 до 80;
-
- атмосферное давление, кПа ........................................................................ от 84 до 106,7.
Потребляемая суммарная максимальная мощность, Вт, приведена в таблице 2 Таблица 2
|
Тип носителя мезонинных модулей |
Кол-во устанавливаемых источников напряжения постоянного тока |
Кол-во устанавливаемых источников напряжения постоянного тока МОН4, МОН4-01 | ||||||
|
МОН |
2, МОН12-01 - МОН12-09 | |||||||
|
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 | |
|
НМ |
21,8 |
29,3 |
36,8 |
44,3 |
22,8 |
31,3 |
39,8 |
48,3 |
|
НМ-С |
21,8 |
29,3 |
36,8 |
44,3 |
22,8 |
31,3 |
39,8 |
48,3 |
|
НМУ |
9,3 |
16,8 |
24,3 |
31,8 |
10,3 |
18,8 |
27,3 |
35,8 |
|
MezaBox |
13,5 |
16,8 |
- |
- |
14,5 |
23,0 |
- |
- |
|
MezaBох\ Battery 133W-hrs) |
13,5 |
16,8 |
- |
- |
14,5 |
23,0 |
- |
- |
Суммарная масса, кг, приведена в таблице 3 Таблица 3
|
Тип носителя мезонинных модулей |
Кол-во устанавливаемых источников напряжения постоянного тока |
Кол-во устанавливаемых источников напряжения постоянного тока МОН4, МОН4-01 | ||||||
|
МОН |
2, МОН12-01 - МОН12-09 | |||||||
|
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 | |
|
НМ |
2,15 |
2,30 |
2,45 |
2,60 |
2,10 |
2.20 |
2,30 |
2,40 |
|
НМ-С |
2,15 |
2,30 |
2,45 |
2,60 |
2,10 |
2.20 |
2,30 |
2,40 |
|
НМУ |
2,15 |
2,30 |
2,45 |
2,60 |
2,10 |
2.20 |
2,30 |
2,40 |
|
MezaBox |
2,25 |
2,40 |
- |
- |
2.20 |
2,30 |
- |
- |
|
MezaBох\ Battery 133W-hrs) |
3,45 |
3,60 |
- |
- |
3,40 |
3,50 |
- |
- |
Габаритные размеры (длина х ширина х высота), мм, не более:
-
- источников напряжения постоянного тока.............................................................270 х 50,8 х 22;
-
- носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005,
НМУ ФТКС.468269.003............................................................................................... 262 х 30 х 369;
-
- носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006...... 196 х 66,5 х 315;
-
- носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs
ФТКС.469133.006-01...................................................................................................196 х 102 х 315.
